Regulación de voltaje de alternador o generador síncrono: Un pilar fundamental de la energía eléctrica
En un mundo cada vez más dependiente de la electricidad, garantizar un suministro estable y eficiente se ha convertido en una prioridad. Los alternadores y generadores síncronos juegan un papel crucial en esta ecuación, ya que son responsables de convertir la energía mecánica en eléctrica. Sin embargo, la regulación del voltaje de estos dispositivos es un aspecto a menudo subestimado, pero vital, para la operatividad de nuestras redes eléctricas. En este artículo, exploraremos los principios detrás de la regulación de voltaje, los desafíos que enfrentan los ingenieros y cómo la tecnología actual está revolucionando la forma en que gestionamos la energía. Acompáñanos en este viaje al corazón de la generación eléctrica y descubre cómo cada voltio cuenta.
El correcto funcionamiento de un vehículo depende en gran medida de un aspecto crucial: la regulación de voltaje de su alternador o generador síncrono. En este artículo, exploraremos en profundidad la importancia de esta regulación y cómo garantizar que nuestro vehículo obtenga la potencia necesaria sin poner en riesgo el sistema eléctrico. ¡Prepárate para descubrir los secretos detrás de este componente esencial en tu automóvil!
La regulación de voltaje de un alternador o generador síncrono se define como el cambio en el voltaje terminal del generador en la aplicación de carga cuando la velocidad y la corriente de campo (excitación) permanecen constantes.
Cuando el generador está sin carga, el voltaje terminal será más, es igual a la FEM inducida en la armadura. El hecho es que el voltaje terminal no permanece constante al aumentar la carga en el generador. El voltaje terminal disminuye con un aumento en la carga. Además, la corriente de armadura aumenta con un aumento en la carga. Y este aumento en la corriente del inducido provoca una caída de voltaje en la FEM inducida debido a la reacción del inducido y la caída de voltaje en la resistencia y la reactancia del alternador.
Cuando el generador está sin carga, la corriente de armadura se vuelve cero y la reacción de armadura no ocurre. Por lo tanto, en esta condición, el voltaje terminal es igual a la FEM inducida.
La regulación de voltaje muestra el grado de variación en el voltaje terminal del generador con carga incrementada. En otras palabras, el cambio en el voltaje terminal de sin carga a plena carga nominal dividido por el voltaje nominal a plena carga se denomina regulación de voltaje del alternador.
Fórmula de Regulación de Voltaje del Alternador

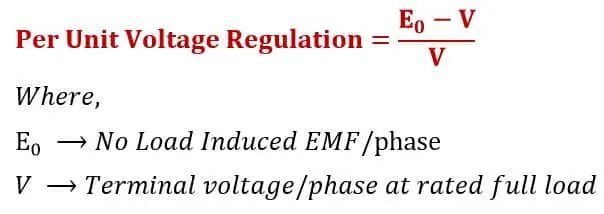

Fórmula de regulación de voltaje por unidad:
A continuación se proporciona la regulación de voltaje por unidad del alternador.

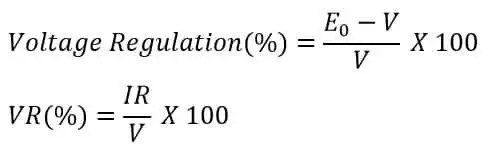

>Fórmula de regulación de voltaje porcentual:
La fórmula de regulación de voltaje porcentual se da a continuación,
>Es deseable que la regulación de voltaje sea lo más pequeña posible porque un valor más alto de regulación de voltaje provoca una menor eficiencia y el deterioro del rendimiento de la máquina. El generador ideal tiene regulación de voltaje cero. Sin embargo, no es posible diseñar un alternador ideal.
¿Cómo depende la regulación del factor de potencia de la carga?
El generador entrega la energía a cargas eléctricas, resistivas, inductivas y capacitivas. El tipo de carga puede ser una combinación de tipos resistivo, inductivo y capacitivo. El factor de potencia de la carga resistiva pura es la unidad. Por otro lado, el factor de potencia de la carga inductiva y la carga capacitiva está rezagado y adelantado respectivamente.
Generalmente, un alternador entrega energía a la carga que es de naturaleza inductiva. Y encontrará que el factor de potencia es de 0,8 a 0,85 (retraso) grabado en la placa de identificación del generador.
Alternador operando a factor de potencia unitario
Cuando un generador opera con un factor de potencia unitario, la caída de tensión se produce únicamente en la resistencia del inducido. Por lo tanto, el voltaje terminal es ligeramente menor que la FEM inducida del generador.

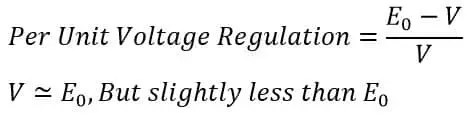

>La regulación de voltaje en el factor de potencia unitario es;
>Por lo tanto, un alternador tiene una pequeña regulación de voltaje positivo cuando opera con un factor de potencia unitario.
Alternador operando con factor de potencia atrasado
Cuando el generador opera con un factor de potencia atrasado, la caída de voltaje ocurre tanto en la resistencia del inducido como en la reactancia del inducido. La caída de voltaje en el alternador cuando opera con un factor de potencia atrasado es;

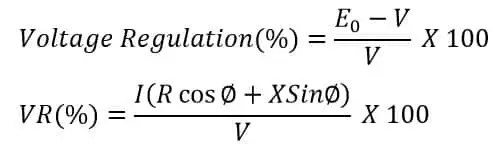

>La regulación de voltaje del alternador con carga retrasada es;
>Por lo tanto, la mayor caída de tensión provoca una gran regulación positiva.
Alternador operando al factor de potencia de carga

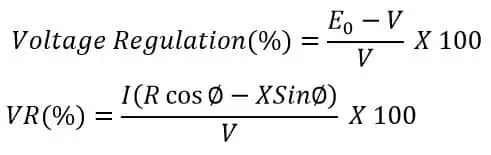

Cuando un alternador opera con el factor de potencia principal, su voltaje terminal se vuelve mayor que la FEM inducida. La regulación de voltaje de un alternador en el factor de potencia principal se puede expresar como;
>El voltaje terminal aumenta con un aumento de la carga en los factores de potencia principales. Por lo tanto, la regulación de voltaje es negativa.
En ciertos factores de potencia principales, el voltaje terminal puede llegar a ser igual a la FEM inducida.
Determinación de la Regulación de Voltaje
Hay muchos métodos para determinar la regulación de voltaje de un alternador. Discutiremos aquí dos métodos para la determinación de la regulación de voltaje.
Método de carga directa
Este método es adecuado para determinar la clasificación de voltaje de los alternadores de clasificación pequeña. El diagrama de conexión de un alternador se muestra a continuación.
>Pasos del método de carga directa
Después de grabar V y E0podemos determinar la regulación de voltaje de un alternador usando la siguiente fórmula.
>Problema resuelto de regulación de voltaje por método de carga directa
El voltaje terminal (voltaje de línea) de un alternador trifásico conectado en estrella es de 10,5 kV con un factor de potencia de 0,8 en atraso cuando el alternador está completamente cargado. Después de desconectar la carga, manteniendo la misma velocidad y excitación, la tensión sube a 11kV. Calcular la regulación de voltaje.
datos dados-
Tensión terminal (línea) = 10,5 kV
Voltaje sin carga (línea) = 11 kV

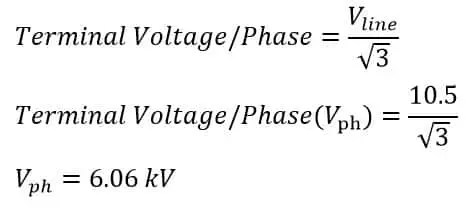

El voltaje terminal/fase del alternador es;

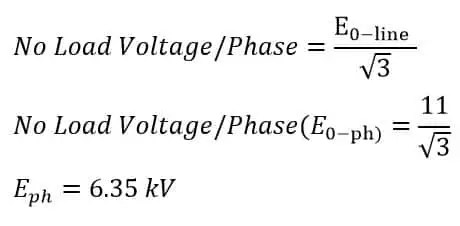

>La FEM inducida o voltaje/fase sin carga del alternador es;

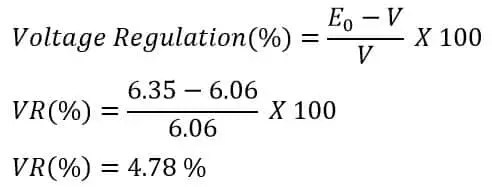

>La regulación de voltaje del alternador es;
>Métodos indirectos de regulación de voltaje
La regulación de voltaje de los alternadores de gran capacidad no se puede determinar utilizando el método directo. El método indirecto simula las condiciones de carga y determina la regulación de voltaje. Los siguientes métodos indirectos se utilizan para determinar la regulación de voltaje.
- Método de impedancia síncrona o método EMF
- Método del factor de potencia cero o método del triángulo de Potier
- Método amperio-vuelta o método MMF
- Modificación ASA del método MMF
[automatic_youtube_gallery type=»search» search=»Regulación de voltaje de alternador o generador síncrono» limit=»1″]
Regulación de Voltaje de Alternador o Generador Síncrono
La regulación de voltaje es un aspecto esencial de la generación eléctrica, especialmente en los alternadores y generadores síncronos, que convierten la energía mecánica en eléctrica. En un mundo que depende cada vez más de la electricidad, asegurar un suministro estable es fundamental. Este artículo profundiza en los principios detrás de la regulación de voltaje, sus desafíos y las tecnologías actuales que mejoran su gestión.
Importancia de la Regulación de Voltaje
La regulación de voltaje se define como el cambio en el voltaje terminal del generador cuando se aplica una carga, manteniendo constante la velocidad y la corriente de excitación. Este cambio es crucial para el funcionamiento apropiado de los sistemas eléctricos, ya que el voltaje debe mantenerse dentro de límites específicos para evitar daños en los equipos conectados.
Principios de Regulación de Voltaje
Cuando un generador está sin carga, el voltaje terminal iguala la fuerza electromotriz (FEM) inducida. Sin embargo, al aumentar la carga, el voltaje terminal disminuye debido al incremento en la corriente de armadura, que provoca caídas de voltaje en la resistencia y reactancia del alternador. Esta variación es una clave para entender la eficiencia de los generadores.
Cálculo de la Regulación de Voltaje
La regulación de voltaje se puede expresar mediante la siguiente fórmula:
- Fórmula de regulación de voltaje por unidad:
( R = frac{V_{sin carga} – V_{con carga}}{V_{con carga}} )
- Fórmula de regulación de voltaje porcentual:
( R_{% } = frac{V_{sin carga} – V_{con carga}}{V_{nominal}} times 100 )
Es ideal que la regulación de voltaje sea lo más baja posible, ya que un valor alto puede provocar una menor eficiencia del generador.
Factores que Afectan la Regulación de Voltaje
La regulación de voltaje no solo depende de la carga aplicada, sino también del factor de potencia de la carga. Existen diferentes escenarios de carga que impactan cómo se mide la regulación de voltaje:
- Carga Resistiva: Factor de potencia unidad (1.0).
- Carga Inductiva: Factor de potencia menor que 1, con caída de tensión en resistencia y reactancia.
- Carga Capacitativa: Puede afectar la medición de voltaje terminal, aumentando la FEM inducida.
Métodos para Determinar la Regulación de Voltaje
Existen varios métodos para determinar la regulación de voltaje en un alternador. Los más comunes son:
- Método de carga directa: Se utiliza principalmente para alternadores de baja clasificación.
- Método indirecto: Puede emplear diversos instrumentos de medición para estimar la regulación sin necesidad de cargar directamente el generador.
Preguntas Frecuentes (FAQs)
¿Qué es un regulador de voltaje?
Un regulador de voltaje es un dispositivo que controla el voltaje de salida de un generador o alternador. Su función principal es mantener el voltaje dentro de un rango específico, asegurando así que los dispositivos eléctricos reciban una tensión constante y adecuada.
¿Por qué es importante la regulación de voltaje en un vehículo?
La regulación de voltaje en vehículos es crítica para proteger el sistema eléctrico y garantizar que todos los componentes funcionen de manera óptima. Un voltaje inadecuado puede llevar a fallos en el sistema eléctrico, daños a la batería y otros problemas mecánicos.
¿Cuáles son los efectos de una mala regulación de voltaje?
Una regulación de voltaje deficiente puede resultar en:
- Desgaste prematuro de componentes eléctricos.
- Fallas en el sistema de carga.
- Riesgo de sobrecalentamiento en dispositivos eléctricos.
- Inestabilidad en el suministro eléctrico.
¿Qué tecnología se utiliza para mejorar la regulación de voltaje?
La tecnología moderna ha permitido el desarrollo de reguladores automáticos de voltaje (AVR) que ajustan el voltaje de salida en tiempo real según la carga. Esto garantiza una operación más estable y eficiente en sistemas eléctricos complejos.
Conclusión
La regulación de voltaje en alternadores y generadores síncronos es un aspecto fundamental para garantizar la eficiencia y confiabilidad en la generación de electricidad. Comprender cómo funciona este proceso y los métodos para su medición puede ayudar a optimizar sistemas eléctricos en diversas aplicaciones, desde vehículos hasta plantas de energía.
Para obtener más información sobre reguladores de voltaje y su aplicación en alternadores, visita Molpartes y HelloAuto.
