Ventajas de la Operación en Paralelo de Transformadores
En el mundo actual de la energía eléctrica, la eficiencia y la confiabilidad son prioridades absolutas. ¿Te has preguntado cómo los ingenieros logran mantener un suministro constante y estable de electricidad? La respuesta radica, en gran medida, en la operación en paralelo de transformadores. Esta práctica no solo optimiza el rendimiento del sistema eléctrico, sino que también ofrece una serie de beneficios clave que pueden transformar la manera en que gestionamos la energía. En este artículo, exploraremos las principales ventajas de esta estrategia, desde la mejora en la capacidad de carga hasta el aumento de la redundancia y la capacidad de mantenimiento. ¡Acompáñanos en este recorrido por el fascinante mundo de los transformadores y descubre cómo su operación en paralelo puede marcar la diferencia!
En el mundo de la energía eléctrica, la eficiencia y rendimiento son factores clave. Una de las estrategias utilizadas para optimizar la distribución de energía es la operación en paralelo de transformadores. Este método, ampliamente empleado en sistemas de suministro eléctrico, ofrece numerosas ventajas que hacen de él una opción atractiva para mejorar la capacidad y confiabilidad de las redes de energía. En este artículo, analizaremos en detalle las ventajas de la operación en paralelo de transformadores y cómo puede impactar positivamente en la eficiencia energética. ¡Descubre cómo esta técnica revolucionaria está cambiando la manera en que se maneja la energía eléctrica!

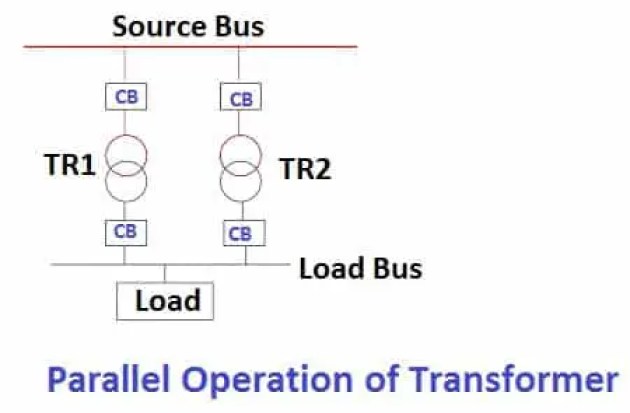

Operaciones paralelas del transformador: Definición-La conexión del devanado primario de dos transformadores a una tensión de alimentación común y la conexión del devanado secundario de ambos transformadores a una carga común es la configuración de funcionamiento en paralelo de los transformadores. En operación paralela, los dos transformadores comparten carga.
¿Por qué operación en paralelo de transformadores?
>
Es más económico instalar un número de transformadores nominales más pequeños en paralelo que instalar un transformador de potencia eléctrica nominal más grande. Cuando tenemos dos fuentes para funcionar en sincronización, la operación en paralelo del transformador es imprescindible.
Ventajas del funcionamiento en paralelo de transformadores
La operación en paralelo tiene principalmente las siguientes ventajas.
1. Maximizar la eficiencia del sistema de energía eléctrica
El transformador opera a casi su máxima eficiencia cuando opera a plena carga. Si hacemos números de transformadores en paralelo, podemos encender solo aquellos transformadores que darán la demanda total funcionando más cerca de su capacidad nominal de carga completa para ese momento. Cuando aumenta la carga, podemos encender uno por uno los transformadores conectados en paralelo para cumplir con la demanda total de energía. De esta manera podemos ejecutar el sistema con la máxima eficiencia.
2. Maximizar la estabilidad del sistema de energía eléctrica
Es posible tomar un transformador para mantenimiento si todos los transformadores funcionan en paralelo, por lo tanto, los otros transformadores paralelos en el sistema entregarán la carga sin interrupción total de energía.
3. Maximizar la flexibilidad del sistema de energía eléctrica
La carga total conectada se puede aumentar o disminuir según el escenario de carga dinámica. Si la carga aumenta en el futuro, se puede instalar un transformador más y se puede ejecutar en paralelo con los transformadores existentes para satisfacer el requisito de carga total.
Condiciones para la Operación en Paralelo de Transformadores
Las siguientes condiciones deben cumplirse para un rendimiento satisfactorio cuando dos o más transformadores funcionan en paralelo.
Misma relación de voltaje
Si dos transformadores con diferentes relaciones de tensión reciben la misma tensión de alimentación primaria, habrá una diferencia en la tensión secundaria. Ahora, si estos transformadores están conectados al mismo bus para entregar energía a la carga común. Entonces, habrá una corriente circulante entre el devanado secundario de ambos transformadores, y dará lugar a una corriente circulante entre el devanado primario.
La pequeña diferencia de voltaje puede causar que fluya una gran corriente circulante en el devanado. Por lo tanto, la corriente circulante causa que yo2R pérdidas en el devanado y provocan el calentamiento del devanado. Por lo tanto, el voltaje secundario de ambos transformadores debe ser el mismo para la operación en paralelo.
Mismo porcentaje de impedancia
Ambos transformadores que operan en paralelo deben tener el mismo porcentaje de impedancia. La corriente compartida por el transformador paralelo debe ser proporcional a la clasificación de MVA de los transformadores.
Esto es posible si ambos transformadores tienen el mismo porcentaje de impedancia. La corriente entregada por estos transformadores es inversamente proporcional a su impedancia interna. La impedancia interna del transformador es inversamente proporcional a su clasificación MVA. En otras palabras, el porcentaje de impedancia o los valores por unidad de impedancia deben ser idénticos para todos los transformadores que operan en paralelo.
Misma polaridad
La dirección instantánea de la fem inducida en secundario o primario es la polaridad del transformador. Si la dirección instantánea de la fem secundaria inducida en dos transformadores es opuesta, la gran corriente circulante fluye desde el secundario de un transformador al otro. En esta condición, no podemos hacer funcionar los transformadores en paralelo.
Podemos encontrar la polaridad del transformador por el grupo vectorial del transformador. Los transformadores con el mismo grupo vectorial son la condición necesaria para el funcionamiento en paralelo.
Misma secuencia de fase
La secuencia de fases es el orden en que las fases alcanzan su valor máximo. Para el funcionamiento en paralelo, la secuencia de fases debe ser idéntica. De lo contrario, durante el ciclo, cada par de fases se cortocircuitará.
Las condiciones antes mencionadas deben cumplirse estrictamente para el funcionamiento en paralelo de los transformadores, pero la impedancia porcentual totalmente idéntica de dos transformadores diferentes es difícil de lograr en la práctica, es por eso que los transformadores que funcionan en paralelo pueden no tener exactamente el mismo porcentaje de impedancia, pero los valores serían como más cerca posible.
Leer siguiente:
- Diferencia entre transformadores de alto, medio y bajo voltaje
- ¿Qué es una secuencia de fase y su significado?
Ventajas de la Operación en Paralelo de Transformadores
Introducción
En el mundo actual de la energía eléctrica, la eficiencia y la confiabilidad son prioridades absolutas.
¿Alguna vez te has preguntado cómo los ingenieros garantizan un suministro constante y estable de electricidad? La respuesta radica, en gran medida, en la operación en paralelo de transformadores.
Esta práctica no solo optimiza el rendimiento del sistema eléctrico, sino que también ofrece una serie de beneficios clave que pueden transformar la manera en que gestionamos la energía.
Definición de la Operación en Paralelo
La
operación en paralelo de transformadores se refiere a la conexión del devanado primario de dos o más transformadores a una tensión de alimentación común
y la conexión de sus devanados secundarios a una carga común. En esta configuración, los transformadores comparten la carga eléctrica.
Ventajas de la operación en paralelo
-
Maximiza la eficiencia del sistema eléctrico:
Los transformadores funcionan a su máxima eficiencia cuando están a plena carga. Al operar en paralelo, se pueden encender solo aquellos transformadores necesarios para satisfacer la demanda, permitiendo que el sistema funcione de manera más eficiente.
-
Mejora la estabilidad del sistema:
La operación en paralelo permite que un transformador sea retirado para mantenimiento sin interrumpir el suministro de energía, ya que los restantes pueden asumir la carga total.
-
Ofrece mayor flexibilidad:
La capacidad total conectada puede aumentarse o disminuirse según la demanda. Si la carga futura es mayor, será posible añadir más transformadores a la configuración existente.
Condiciones para la Eficiencia en Paralelo
Para un rendimiento satisfactorio cuando dos o más transformadores operan en paralelo, se deben cumplir las siguientes condiciones:
- Misma relación de voltaje.
- Idéntica impedancia porcentual.
- Misma polaridad.
- Secuencia de fase idéntica.
Estas condiciones aseguran que no haya corrientes circulantes que podrían perjudicar los transformadores conectados, así como una distribución equilibrada de la carga.
Conclusiones
La operación en paralelo de transformadores no solo mejora la eficiencia y confiabilidad del sistema eléctrico, sino que también proporciona flexibilidad y reduce los costos operativos.
Por ello, esta técnica se ha convertido en un elemento esencial en la gestión moderna de la energía eléctrica.
Preguntas Frecuentes (FAQs)
¿Cuáles son las principales ventajas de operar transformadores en paralelo?
Las principales ventajas incluyen la maximización de la eficiencia, mejora en la estabilidad del sistema y la flexibilidad para ajustarse a distintas cargas eléctricas.
¿Qué condiciones son necesarias para operar transformadores en paralelo?
Es esencial que los transformadores tengan la misma relación de voltaje, impedancia porcentual idéntica, misma polaridad y secuencia de fase idéntica para evitar problemas de carga y corrientes no deseadas.
¿Cómo afecta la operación en paralelo al mantenimiento de los transformadores?
La operación en paralelo permite que un transformador sea retirado para mantenimiento sin interrumpir el suministro de energía, ya que los otros transformadores asumen la carga.
