Cableado Eléctrico: Tipos, Ventajas y Desventajas
En un mundo donde la energía se ha convertido en la columna vertebral de nuestras vidas, el cableado eléctrico juega un papel fundamental en el funcionamiento de nuestros hogares y negocios. Desde la iluminación que nos guía en la oscuridad hasta los dispositivos que simplifican nuestras tareas diarias, el cableado es una red invisible que conecta cada rincón de nuestro entorno. Pero, ¿realmente conocemos las diferentes opciones de cableado eléctrico disponibles, así como sus ventajas y desventajas? En este artículo, desglosaremos los tipos de cableado más comunes, sus beneficios y lo que debes considerar antes de tomar una decisión. ¡Prepárate para iluminar tus conocimientos sobre este tema esencial!
El cableado eléctrico es fundamental para el funcionamiento de cualquier sistema eléctrico, desde un hogar hasta una industria. Existen diferentes tipos de cableado que se adaptan a las necesidades de cada instalación. En este artículo, descubriremos los distintos tipos de cableado eléctrico, así como sus ventajas y desventajas. Si quieres aprender más sobre este tema tan importante, no te pierdas esta completa guía.
El cableado eléctrico es la distribución de energía eléctrica a través de cables de manera perfecta. Es para el uso económico de conductores de cableado dentro y fuera de una habitación o edificio con mejor control de carga.
Sistemas de Distribución de Energía Eléctrica
Siguiendo las recomendaciones del ISI, el número máximo de puntos de luces, ventiladores y tomas de corriente no puede exceder de 10. A dicho circuito se pueden conectar cargas de hasta 800 vatios. Por lo tanto, en caso de que haya que conectar más carga o más puntos al suministro del sistema, entonces se debe hacer teniendo más de un circuito a través de un
- Caja de juntas o sistema de juntas
- Sistema Loop-in o Looping

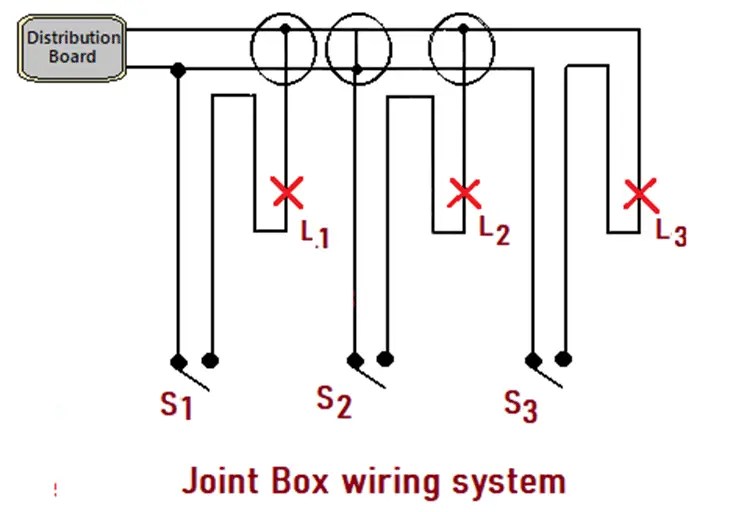

Sistema de caja conjunta
>Con el sistema de cableado de la caja de empalme, el cable de la unidad de consumo va a una serie de cajas de empalme. Cuando se especifique un sistema de caja de unión, todas las uniones se realizarán utilizando conectores mecánicos aprobados en cajas de unión adecuadas y aprobadas.
Ventajas del cableado de Joint Box
- Menos costoso ya que no utiliza cables de largo recorrido y se puede ahorrar cableado.
- Las conexiones de la caja de conexiones son más fiables y seguras.
Desventajas del cableado de la caja de conexiones
Cada vez que se funde un fusible, todos los demás aparatos en esa caja conjunta se desconectan.

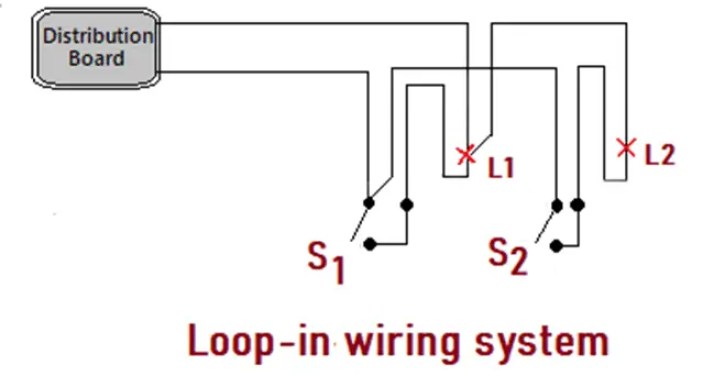

Sistema de cableado en bucle
>El sistema de cableado en bucle es la práctica de cableado más utilizada universalmente, a veces también llamada sistema de bucle. El tipo de cableado más común en las casas es el sistema loop-in por ser el más económico. El cableado se realiza sin cajas de derivación ni cajas de conexión.
Ventajas del método de cableado Loop-in
- Tipo de cableado más económico en viviendas.
- Como se trata de un sistema de conexión en paralelo, cada aparato puede controlarse individualmente.
- Este sistema no utiliza una caja conjunta, por lo que se puede ahorrar dinero.
Desventaja del método de cableado Loop-in
- Se requieren más longitudes de cable.
Clasificación del sistema de cableado eléctrico
El sistema de cableado eléctrico se clasifica en cuatro categorías.
- Cableado de cala
- Cableado de envolvente o cableado de carcasa y tapado
- Cableado de listones
- Cableado de conductos
1. Abrazadera Cableado eléctrico

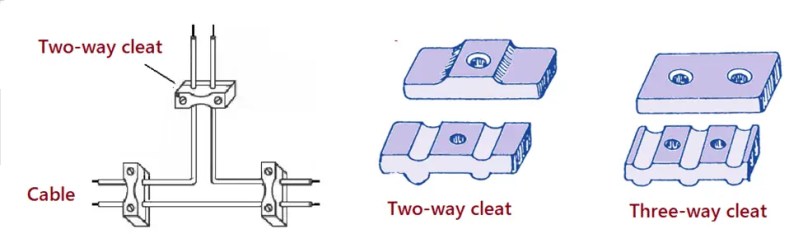

>Los cables con aislamiento de VIR o PVC se trenzan y se mezclan con las paredes o el techo usando listones de porcelana en este cableado. Los cables pueden ser resistentes a la intemperie. El tendido de cables simple se realiza en este sistema de cableado. Hoy en día, este tipo de cableado no se recomienda para viviendas o edificios.
Este cableado se usa solo en campus militares temporales o funciones relacionadas con festivales. Como se muestra en la figura anterior, para el tendido de cables se utilizan tacos de porcelana o plástico con dos o tres ranuras.
Ventajas del cableado Cleat
Este tipo de cableado tiene ciertas ventajas.
- Cableado fácil y económico.
- Fácil detección de fallas.
- Fácil de reparar.
- El tendido de cableado y otras adiciones y modificaciones son fáciles.
Desventajas del cableado Cleat
Las desventajas de este cableado son
- Este tipo de cableado no se usa en configuraciones permanentes.
- Como el cableado es temporal, no tiene una apariencia atractiva.
- Expuestos a la intemperie viéndose afectados por la humedad, lluvia, humo, sol, etc.
- Riesgo de descarga o incendio.
- Adecuado para la baja temperatura ambiente de 220 voltios.
- No duradero.
2. Cableado del recinto o carcasa y tapado Cableado eléctrico

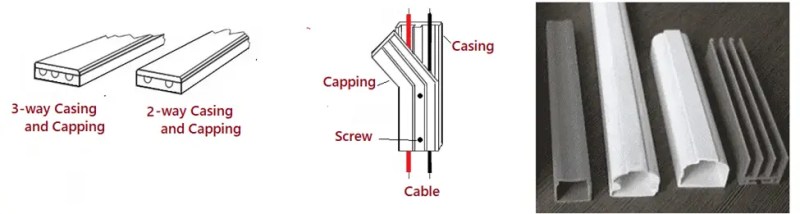

>El cableado del gabinete también se denomina cableado de cubierta y tapado. Se trata de un recinto de forma rectangular, disponible con compartimentos ranurados. Generalmente se utiliza en salas para el tendido de cables de datos de corta longitud, fibra óptica y telecomunicaciones. Además, los cables con aislamiento de PVC o VIR se enrutan a través del gabinete y se usa una cubierta de plástico o madera para cubrir el gabinete.
Ventajas del cableado tipo envolvente
Este tipo de cableado tiene las siguientes ventajas.
- Económico y fácil de instalar.
- Un sistema de cableado resistente y duradero.
- La modificación se puede hacer fácilmente.
- Protegido del humo, polvo, lluvia, vapor, etc.
- Debido al sobre y al cierre, no hay riesgo de choque.
Desventajas del cableado de la caja
El cableado del gabinete tiene algunos inconvenientes, son
- No apto para condiciones climáticas muy húmedas y ácidas.
- Posibilidad de daños en el marco y revestimiento de madera por insectos como termitas.
- El riesgo de incendio no puede ser anulado.
3. Cableado eléctrico de listones

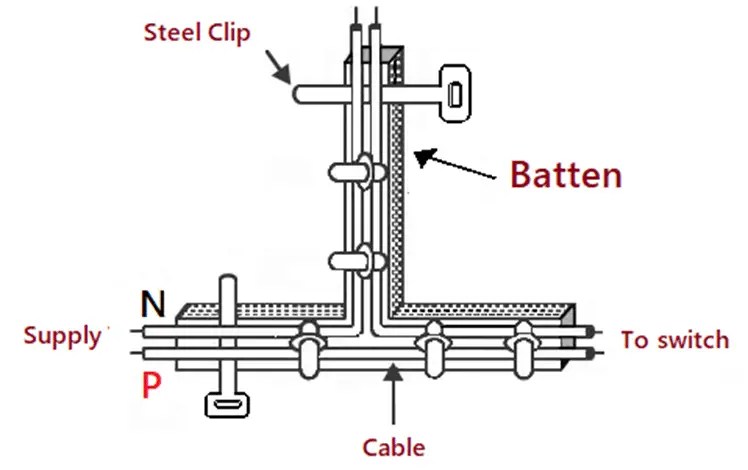

>Los listones rectos de madera de teca se utilizan para tender cables conductores simples, dobles y triples. Los cables se sujetan mediante un clip de latón estañado o una abrazadera de bucle. Se utilizan pasadores de latón para asegurar los sujetadores de bucle a la tablilla de madera. Los clips de bucle se fijan a listones de madera a intervalos de 10 cm para tramos horizontales y de 15 cm para tramos verticales con pasadores de latón.
Ventajas del cableado de listones
Las ventajas de este tipo de cableado son
- Fácil de configurar.
- Rentable en términos de material.
- No se pueden utilizar cables pesados.
- La apariencia del cableado se ve atractiva. Su apariencia ordenada es limpia y crea un ambiente visualmente agradable.
- Un método de personalización sencillo, y fácil.
- Menos riesgo de fuga de corriente.
Desventajas del cableado de listones
- Este tipo de cableado no es adecuado para cableado en áreas abiertas al aire libre.
- Las condiciones ambientales como la humedad, el humo, el vapor, etc. afectan directamente a los cables.
- No se recomiendan cables de gran tamaño para sistemas de cableado de listones.
- Solo para voltajes menores a 220 voltios.
- Como los cables están uno al lado del otro, el riesgo de incendio es alto.
4. Cableado de conductos
Un conducto eléctrico protege y proporciona una ruta para el cableado en un sistema. Existen conductos eléctricos rígidos y flexibles hechos de metal, plástico o fibra. El cableado de este tipo no es fácil de instalar. El cable GI se usa para colocar los cables a través de la tubería de conducción. El tamaño de conducto metálico industrial disponible en el mercado es de 19, 20, 25, 32 y 40 mm.
El sistema de conductos se puede clasificar según el espesor de la pared, la rigidez mecánica y el material del que está hecho. La selección de materiales se basa en la protección mecánica, la resistencia a la corrosión y el costo de instalación (costo de mano de obra y materiales).
Se utilizan conductos metálicos y no metálicos según los requisitos.
Los conductos metálicos incluyen un conducto metálico rígido (RMC), un conducto rígido galvanizado (GRC), un conducto metálico intermedio (IMC) y un conducto metálico eléctrico (EMT).
El tipo más común de conducto no metálico es el conducto de PVC. El PVC es popular debido a su peso ligero en comparación con los conductos metálicos. Se prefiere el conducto de PVC porque suele ser más económico.
Se reconocen dos clases de conductos metálicos para cableado eléctrico como estándar A) Liso B) Roscado.
Conducto clase A
consiste en conductos de calibre ligero de espesores. Los extremos del conducto son lisos.
Conducto clase B
consiste en un conducto de gran calibre del espesor. Los extremos están roscados.

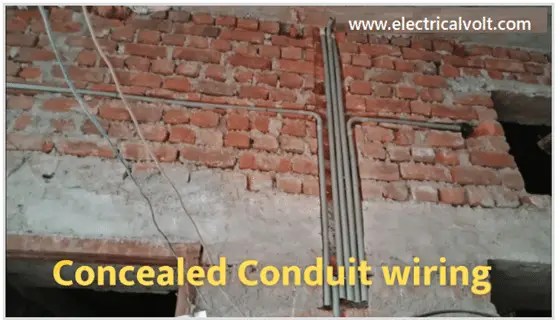

Cableado de conducto oculto
>El cableado oculto a veces se denomina cableado de conducto oculto. La disposición de este cableado se realiza bajo el yeso de la pared o del edificio. Debajo del yeso de la pared, los conductos están enterrados con un cable GI en el interior.
Luego, usando cables GI, los cables principales con aislamiento de PVC se pasan a través del conducto. Es muy laborioso de instalar.

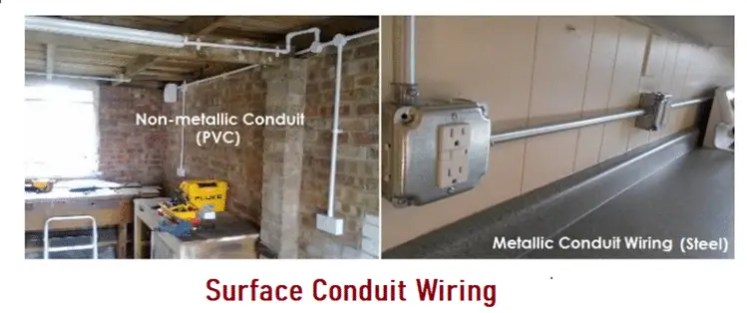

Cableado de conductos de superficie
>Como puede verse en la imagen, el conducto de superficie se coloca sobre la superficie de la pared. Se presenta tanto en tubos metálicos como no metálicos (PVC). Los conductos metálicos son generalmente de material GI. La principal ventaja del cableado de conductos de superficie es que se pueden agregar pares de cables grandes y se pueden actualizar conductores más grandes.
Ventajas del cableado de conductos
Las principales ventajas son
- El cableado más seguro.
- La apariencia es mejor.
- El cableado a través de conductos no tiene riesgo de incendio.
- Sin riesgo de dañar el aislamiento del cable.
- Mantener alejado de la humedad, humo, vapor, etc.
- Sin riesgo de choque.
- El cableado del conducto es de larga duración.
Desventajas del cableado de conductos
- En comparación con cualquier otro tipo de cableado, es muy costoso.
- El costo del conducto es naturalmente alto.
- La instalación no es fácil.
- No es fácil de modificar en el futuro.
- Es difícil detectar fallas.
Cableado Eléctrico: Tipos, Ventajas y Desventajas
En un mundo donde la energía se ha convertido en la columna vertebral de nuestras vidas, el cableado eléctrico juega un papel fundamental en el funcionamiento de nuestros hogares y negocios. Desde la iluminación que nos guía en la oscuridad hasta los dispositivos que simplifican nuestras tareas diarias, el cableado es una red invisible que conecta cada rincón de nuestro entorno.
Pero, ¿realmente conocemos las diferentes opciones de cableado eléctrico disponibles, así como sus ventajas y desventajas? En este artículo, desglosaremos los tipos de cableado más comunes, sus beneficios y lo que debes considerar antes de tomar una decisión.
Tipos de Cableado Eléctrico
El cableado eléctrico se clasifica en diversas categorías, cada una adaptada a diferentes necesidades y condiciones. A continuación, exploraremos las más comunes:
- Cableado de Cala: Este sistema es adecuado para instalaciones temporales y no se recomienda para edificios permanentes. Utiliza cables con aislamiento de VIR o PVC, pero carece de durabilidad.
- Cableado de Envolvente: Consiste en un recinto rectangular donde se instalan los cables, ideal para datos de corta longitud. Es económico y fácil de instalar, pero no apto para condiciones muy húmedas.
- Cableado de Listones: Utiliza listones de madera para sujetar cables conductores. Es fácil de instalar y atractivo, pero no es adecuado para exteriores ni para condiciones climáticas difíciles.
- Cableado de Conductos: Proporciona una protección robusta para los cables. Los conductos pueden ser de metal o PVC, pero su instalación puede ser compleja.
Ventajas del Cableado Eléctrico
- Seguridad: Un buen sistema de cableado reduce el riesgo de cortocircuitos y incendios.
- Eficiencia: La correcta instalación del cableado proporciona una distribución eficiente de la energía eléctrica.
- Durabilidad: Ciertos tipos de cableado pueden resistir condiciones climáticas adversas y desgaste.
Desventajas del Cableado Eléctrico
- Costo: La instalación de cableado puede ser costosa, dependiendo del tipo elegido.
- Instalación compleja: Algunos sistemas requieren habilidades técnicas especializadas para su instalación.
- Mantenimiento: Los cables pueden deteriorarse con el tiempo, requiriendo revisiones y reemplazos regulares.
Preguntas Frecuentes (FAQs)
¿Cuál es el tipo de cableado más adecuado para mi hogar?
La elección del tipo de cableado depende de varios factores, como el uso específico y el entorno. Para la mayoría de los hogares, el cableado de conductos es recomendable por su durabilidad, aunque también puedes optar por el cableado de envolvente si se trata de una instalación temporal.
¿Cómo puedo mejorar la seguridad de mi cableado eléctrico?
Para mejorar la seguridad de tu cableado eléctrico, asegúrate de que la instalación esté realizada por un profesional certificado y utiliza materiales de alta calidad. Además, es importante realizar inspecciones regulares para detectar cualquier daño potencial.
¿Qué hacer si se sospecha un problema en el cableado eléctrico?
Si sospechas que hay un problema en el cableado eléctrico, es crucial que contactes a un electricista profesional. No intentes arreglarlo tú mismo, ya que esto puede representar un riesgo de electrocución o incendio.
Para más información sobre los tipos de cables y su aplicación, puedes consultar estos enlaces: Ventajas y desventajas del cable de cobre y Cables rígidos y flexibles: Similitudes y diferencias.
