Circuito diferenciador de amplificador operacional y aplicaciones:
En el fascinante mundo de la electrónica, los amplificadores operacionales se destacan como herramientas versátiles que permiten manipular señales de forma precisa. Uno de los circuitos más intrigantes que emerge de su potencial es el circuito diferenciador. En esta exploración, desglosaremos la anatomía de este circuito, revelando cómo transforma señales y cuál es su impacto en distintas aplicaciones, desde el procesamiento de señales hasta el control automático. Prepárate para adentrarte en un viaje donde cada componente cobra vida y cada voltio cuenta una historia innovadora, desafiando los límites de la creatividad en el diseño electrónico.
«Potencia tus conocimientos en electrónica: descubre el fascinante mundo del circuito diferenciador de amplificador operacional y sus múltiples aplicaciones. Desde la resolución de ecuaciones diferenciales hasta la detección de señales de alta frecuencia, este circuito se convierte en una herramienta imprescindible. Así que prepárate para sumergirte en este emocionante artículo y desentrañar todos los secretos que este circuito tiene por ofrecerte.»
Diferenciador de amplificador operacional es un circuito electrónico que produce una salida que es proporcional a la diferenciación de la entrada aplicada. Básicamente realiza operaciones matemáticas de diferenciación. En este artículo, veremos los diferentes circuitos diferenciadores basados en amplificadores operacionales, su funcionamiento y sus aplicaciones. Básicamente, hay dos circuitos para realizar la función de diferenciación. Primero, usando un capacitor y un amplificador operacional y segundo, usando un inductor y un amplificador operacional.

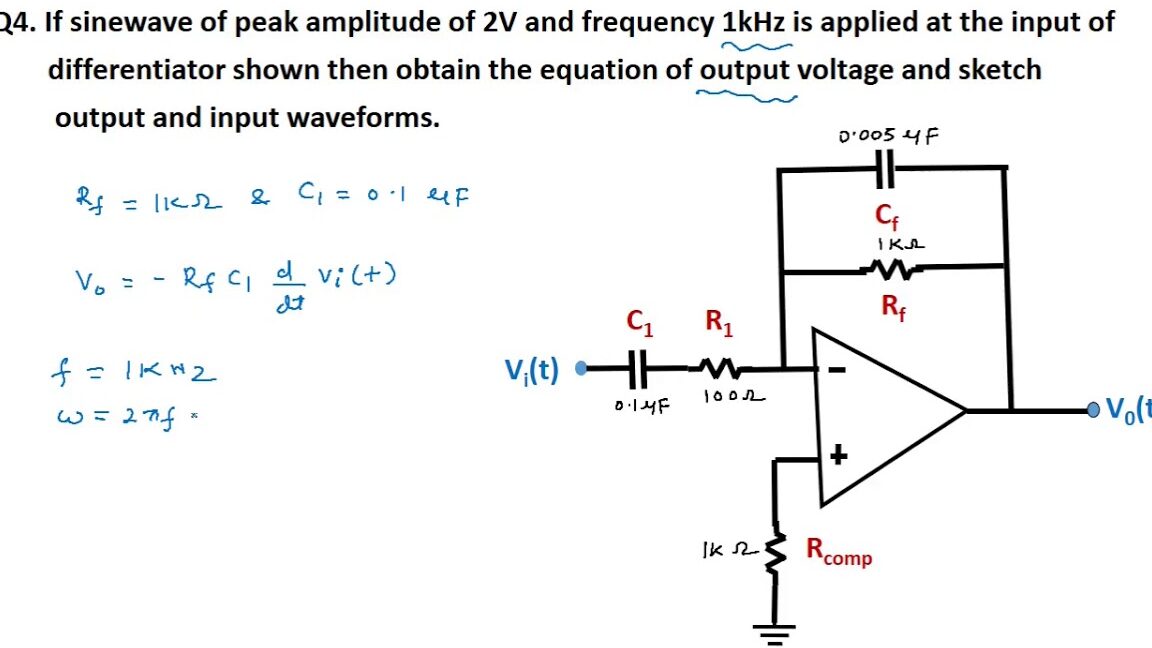

Circuito diferenciador usando condensador y amplificador operacional

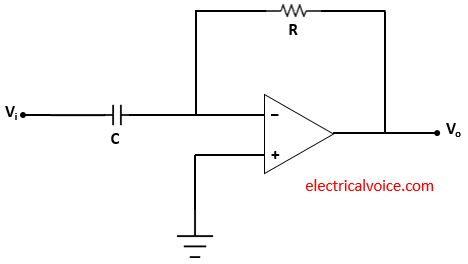

Fig.>El condensador (C), la resistencia (R) y el amplificador operacional se utilizan en el circuito diferenciador como se muestra en la figura 1. La entrada Vi se aplica a través del capacitor C en la terminal inversora. Vo es el voltaje de salida. El terminal no inversor del amplificador operacional está conectado a tierra. Esto significa que el voltaje del terminal no inversor es cero voltios.
Análisis

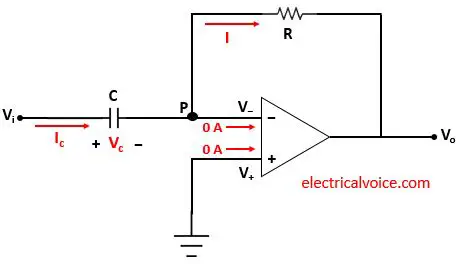

El análisis del circuito diferenciador se muestra en la figura 2. Dado que el amplificador operacional es ideal y hay retroalimentación negativa, el voltaje del terminal inversor (V−) es igual a la tensión del terminal no inversor (V+ = 0V), según el concepto corto virtual.
V− = V+ = 0V
Las corrientes que ingresan a ambos terminales del amplificador operacional son cero ya que el amplificador operacional es ideal.
Fig.>Deje que la corriente I fluya a través de la resistencia R.
(1)
>
El voltaje a través del capacitor (VC) se da como
> (2)
>La corriente del capacitor (IC) se da como
>De la ecuación (2), tenemos
>Por lo tanto
(3)
>
Aplicar KCL en el nodo PAG
> (4)
>
De las ecuaciones (1), (3) y (4), tenemos
>
>Por lo tanto, tenemos
>Nota: El signo negativo en la salida significa que hay una diferencia de fase de 180° entre la salida y la entrada aplicada.
Circuito diferenciador usando inductor y op-amp

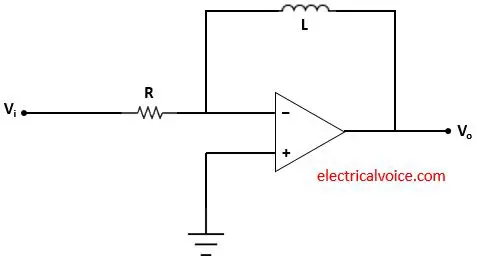

Fig.>El inductor (L), la resistencia (R) y el amplificador operacional se utilizan en el circuito diferenciador como se muestra en la figura 3. La entrada Vi se aplica a través de la resistencia R en la terminal inversora. Vo es el voltaje de salida. El terminal no inversor del amplificador operacional está conectado a tierra. Esto significa que el voltaje del terminal no inversor es cero voltios.
Análisis
El análisis del circuito diferenciador se muestra en la figura 4. Dado que el amplificador operacional es ideal y hay retroalimentación negativa, el voltaje de la terminal inversora (V−) es igual a la tensión del terminal no inversor (V+ = 0V), según el concepto corto virtual.
V− = V+ = 0V
Las corrientes que ingresan a ambos terminales del amplificador operacional son cero ya que el amplificador operacional es ideal.
Fig.>Deje que la corriente I fluya a través de la resistencia R.
(5)
>PuedoL es la corriente del inductor
Aplicar KCL en el nodo PAG
> (6)
>
El voltaje a través del inductor (VL) se da como
> (7)
>El voltaje del inductor (VL) se da como
>De las ecuaciones (5) y (6), tenemos
>Por lo tanto
>De la ecuación (7), tenemos
>
>Por lo tanto, tenemos
>Nota: El signo negativo en la salida significa que hay una diferencia de fase de 180° entre la salida y la entrada aplicada.
Circuito Diferenciador de Amplificador Operacional y Aplicaciones
En el fascinante mundo de la electrónica, los amplificadores operacionales se destacan como herramientas versátiles que permiten manipular señales de forma precisa. Uno de los circuitos más intrigantes que emerge de su potencial es el circuito diferenciador. En esta exploración, desglosaremos la anatomía de este circuito, revelando cómo transforma señales y cuál es su impacto en distintas aplicaciones, desde el procesamiento de señales hasta el control automático.
Anatomía del Circuito Diferenciador
El diferenciador de amplificador operacional es un circuito electrónico que produce una salida que es proporcional a la diferenciación de la entrada aplicada. Este circuito realiza operaciones matemáticas de diferenciación y está compuesto principalmente de un amplificador operacional, un condensador y una resistencia.
Circuito Diferenciador Usando Condensador y Amplificador Operacional
En un circuito diferenciador típico, la entrada Vi se aplica a través del condensador C en la terminal inversora del amplificador operacional. El terminal no inversor está conectado a tierra, lo que garantiza que su voltaje sea cero.
Análisis del Circuito
El análisis del circuito se basa en el principio de que el amplificador operacional ideal tiene una retroalimentación negativa. Esto implica que el voltaje en el terminal inversor (V−) es igual al voltaje del terminal no inversor (V+ = 0V), según el concepto de corto virtual. Así, se establece que:
V− = V+ = 0V
Además, las corrientes que ingresan a ambos terminales del amplificador operacional son cero, lo que simplifica el análisis del circuito.
Aplicaciones del Circuito Diferenciador
Los circuitos diferenciadores tienen múltiples aplicaciones, algunas de las más destacadas son:
- Procesamiento de Señales: Utilizado en sistemas de control para la detección de cambios rápidos en señales.
- Resolución de Ecuaciones Diferenciales: Empleado en simulaciones que implican derivadas.
- Control Automático: Permite la implementación de circuitos de respuesta rápida en sistemas automáticos.
- Detección de Altas Frecuencias: Capaz de amplificar señales de alta frecuencia, útiles en la comunicación.
Preguntas Frecuentes (FAQs)
¿Qué es un amplificador operacional?
Un amplificador operacional es un dispositivo electrónico que amplifica la diferencia de voltaje entre sus terminales de entrada. Se usa ampliamente en circuitos analógicos por su alta ganancia, análogo a un amplificador de voltaje.
¿Cuál es la diferencia entre un integrador y un diferenciador?
Mientras que el circuito integrador realiza la operación matemática de integración, produciendo una salida proporcional al área bajo la curva de la señal de entrada, el circuito diferenciador genera una salida que es proporcional a la tasa de cambio instantánea de la entrada.
¿Se puede utilizar un circuito diferenciador en aplicaciones de audio?
Sí, los circuitos diferenciadores pueden ser utilizados en aplicaciones de audio para modificar señales de audio, permitiendo efectos como la realimentación y la mejora de agudos en ciertas frecuencias.
Conclusión
El circuito diferenciador de amplificador operacional demuestra ser una herramienta valiosa en el campo de la electrónica, proporcionando funciones cruciales en diversas aplicaciones. Su capacidad para transformar señales y su facilidad de implementación lo convierten en un componente esencial en el diseño de sistemas electrónicos avanzados.
Para profundizar más sobre el tema, puedes consultar esta referencia [[2]].
