¿Te has preguntado alguna vez cómo funcionan los transformadores y por qué son esenciales en el mundo de la electricidad? La relación de voltaje de un transformador es un concepto clave que determina cómo se transforma la energía eléctrica de un nivel de voltaje a otro. En este artículo, te presentaremos una calculadora práctica que hará que el cálculo de esta relación sea pan comido, incluso si no eres un experto en la materia. Ya sea que estés trabajando en un proyecto eléctrico, estudiando para un examen o simplemente tengas curiosidad por entender mejor los principios de la electricidad, esta herramienta te ayudará a desmitificar el funcionamiento de los transformadores y a aplicar este conocimiento en situaciones reales. ¡Sigue leyendo y descubre lo fácil que puede ser!
¿Sabes cómo calcular la relación de voltaje de un transformador? Si estás interesado en aprender más sobre este tema y en obtener resultados precisos de forma rápida y sencilla, ¡tenemos la solución perfecta para ti! En este artículo, te presentamos nuestra increíble calculadora de cálculo de la relación de voltaje, que te ayudará a obtener los valores necesarios de manera eficiente y sin complicaciones. ¿Listo para descubrir esta herramienta esencial para ingenieros y entusiastas de la electricidad? ¡Sigue leyendo y sorpréndete con todo lo que puedes lograr con nuestra Calculadora de cálculo de la relación de voltaje del transformador!
La relación de tensión del transformador se define como la relación entre la tensión primaria y la tensión secundaria. El transformador tiene dos devanados: devanado primario y secundario. El voltaje primario y secundario se denota como Vpag y Vs respectivamente.
Derivación de la relación de voltaje del transformador

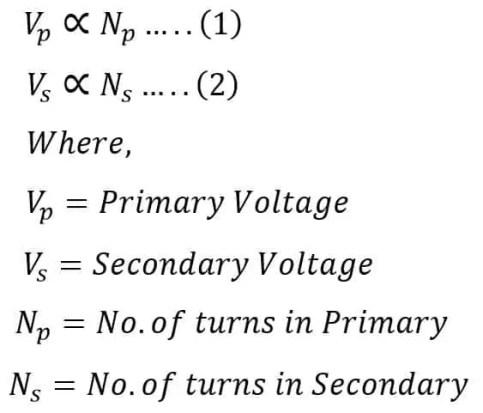

El transformador funciona según el principio de la ley de inducción electromagnética de Faraday. El voltaje inducido en el primario y secundario depende del número de vueltas en el devanado primario y secundario.
>De las ecuaciones (1) y (2), obtenemos

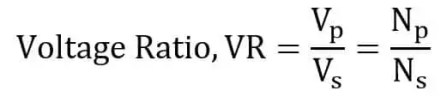

>La relación de voltaje primario a secundario es la relación de voltaje del transformador (VR).
Relación entre voltaje y relación de giro

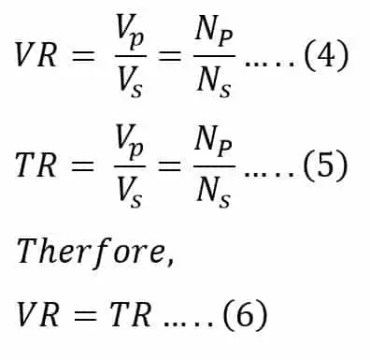

El otro nombre de la relación de voltaje del transformador es la relación de giro del transformador (TTR), donde TR es la relación de vueltas primarias a vueltas secundarias.
>de la ecuación anterior (6), está claro que la relación de tensión del transformador es igual a la relación de transformación del transformador.
La relación de voltaje de 1:3 significa que el voltaje secundario es de 3 voltios por 1 voltio de voltaje primario. Si el voltaje primario es de 100 voltios, entonces el voltaje secundario es de 300 voltios. La relación de voltaje de 1: 3 muestra que el voltaje secundario es mayor que el voltaje primario, y el transformador se llama transformador elevador. En otras palabras, podemos decir que el transformador que tiene una relación de tensión de 1:3 tendrá el triple de vueltas en el secundario que en el primario.
La relación de voltaje de 3:1 significa que el voltaje secundario es de 1 voltio por 3 voltios de voltaje primario. Si el voltaje primario es de 90 voltios, entonces el voltaje secundario es de 30 voltios. La relación de voltaje de 3: 1 muestra que el voltaje secundario es menor que el voltaje primario, y el transformador se llama transformador reductor. En otras palabras, podemos decir que el transformador que tiene una relación de voltaje de 3: 1 tendrá un tercio de número de vueltas secundarias que las vueltas primarias.
Calculadora de relación de voltaje del transformador
- Voltaje primario de entrada
- Voltaje secundario de entrada
- Presione el botón Calcular
- El valor calculado se mostrará en el campo de relación de voltaje
- Restablecer para el próximo cálculo
Problemas numéricos

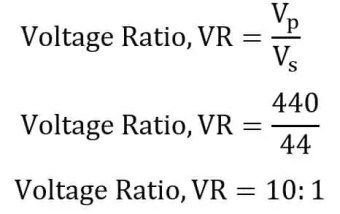

Un transformador reduce el voltaje de 440 voltios en el primario a 44 voltios en el secundario. Encuentre la relación de voltaje del transformador.
Datos dados-
Vpag= 440 voltios
Vs = 44 voltios
Cálculo de la relación de voltaje del transformador:

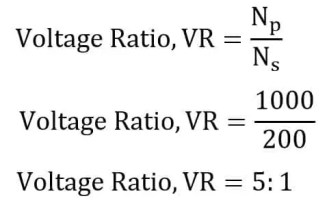

>Un transformador tiene 1000 vueltas y 200 vueltas en su primario y secundario respectivamente. Encuentre su relación de voltaje.
Datos dados:
nortepag = 1000
nortes= 200
>La relación de voltaje de un transformador es 4:1, si el voltaje primario del transformador es de 1000 voltios, calcule su voltaje secundario.
Datos dados:
RV = 4:1
Vpag= 1000 voltios
>
