La calculadora de constante de tiempo y carga del capacitor calcula el tiempo y la energía de carga del capacitor para un voltaje de suministro dado y la resistencia en serie. La resistencia en serie controla la corriente de carga del capacitor. El tiempo de carga depende del valor de la capacitancia (C) y la resistencia en serie (R). Primero comprendamos el mecanismo de carga de un capacitor.
En el diagrama anterior, la resistencia (R) tiene una conexión en serie con un condensador (C). Al encender el interruptor (S), el circuito se completa y la corriente fluye a través de la resistencia y el capacitor. El capacitor comienza a cargarse y, por lo tanto, el voltaje a través del capacitor comienza a acumularse. La velocidad a la que se acumula el voltaje en el capacitor depende de la constante de tiempo del capacitor.
Constante de tiempo RC (T)
El Constante de tiempo RC (T) del condensador es el tiempo que tarda el condensador en cargarse o descargarse hasta una determinada tensión de su tensión máxima.

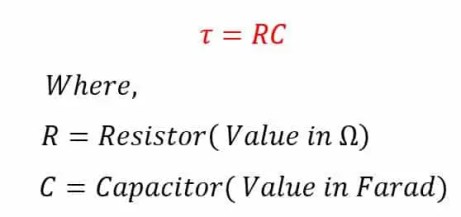

El capacitor carga hasta el 63 % de su voltaje máximo en una constante de tiempo y el tiempo de agotamiento del capacitor es del 37 %. La constante de tiempo RC del condensador depende del valor de la resistencia (R) y el condensador (C). La fórmula para la constante de tiempo RC es;
Por ejemplo, si el valor de la resistencia es de 100 ohmios y el valor de la capacitancia es de 2 faradios, entonces la constante de tiempo del capacitor será 100 X 2 = 200 segundos.
Energía almacenada en un condensador
La carga almacenada en el capacitor es la energía almacenada por el capacitor. La energía almacenada en el capacitor depende del valor de la capacitancia y del voltaje aplicado. al cerrar el interruptor (S), el capacitor extrae la corriente de carga y genera voltaje a través de él hasta el voltaje de suministro.

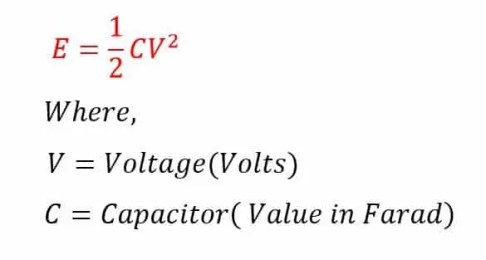

La fórmula de la energía almacenada en el capacitor es;
La energía almacenada en una capacitancia de 5 Faradios cuando el voltaje aplicado es de 10 voltios será;
Condensador Constante de tiempo y calculadora de energía almacenada
