El calentamiento del cable en el terminal de tornillo es uno de los mayores problemas a los que nos enfrentamos al realizar conexiones eléctricas. Este fenómeno puede ocasionar desde fallos en el sistema hasta incluso incendios. En este artículo te mostraremos algunos consejos prácticos para evitar este problema y mantener segura tu instalación eléctrica. ¡Sigue leyendo y descubre cómo mantener tus cables frescos y seguros!
Calentamiento de cable en terminal de tornillo– Podemos evitar el calentamiento en los terminales de tornillo apretando correctamente todos los terminales de tornillo. En este artículo, discutiremos las razones de la flojedad de las conexiones eléctricas en los terminales de tornillo y sus medidas correctivas.
¿Qué es el terminal de tornillo?
A terminal de tornillo sostiene un cable apretando el tornillo. Es un tipo de conexión eléctrica.

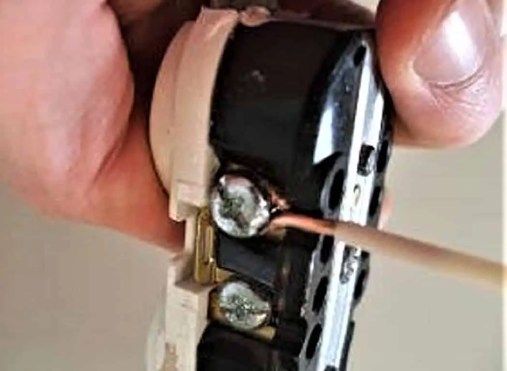

Se hace un alambre en forma de gancho como se muestra en la figura anterior. El gancho se dobla alrededor del terminal de tornillo. La dirección del gancho también es importante para una conexión adecuada. El extremo del cable debe estar bien preparado para tener un buen contacto entre el cable y el terminal de tornillo. Cuanto menor sea la resistencia de contacto, menor será el calentamiento en el terminal de tornillo.
¿Cómo se produce el calentamiento en los terminales de tornillo?
El terminal de tornillo sostiene un cable eléctrico y proporciona conexión a equipos eléctricos. Existen amplias aplicaciones de los terminales en circuitos eléctricos para realizar las conexiones eléctricas. Por lo tanto, los terminales de tornillo son muy importantes y juegan un papel vital en la confiabilidad del sistema eléctrico.
La tensión del cable en el terminal de tornillo es muy importante. La flojedad de la conexión crea resistencia. Cuando la corriente fluye a través del punto de conexión, la pérdida de calor I2R tiene lugar si el punto de conexión tiene una conexión suelta. Por lo tanto, la holgura en la conexión aumenta la resistencia de contacto en el terminal de tornillo.
El calor generado en un punto también calienta el otro punto de conexión. La resistencia del punto de conexión aumenta con el aumento de la temperatura. Por lo tanto, todas las conexiones en los terminales de tornillo deben estar apretadas.
¿Cómo reducir el calentamiento del cable en el terminal de tornillo?
Las siguientes son formas de reducir el calentamiento del cable en el terminal de tornillo.
- Al realizar la terminación del cable en el terminal de tornillo, el extremo del cable debe estar bien redondeado. El gancho del cable debe cubrir la mayor parte del área de contacto del terminal de tornillo.
- El cable debe estar bien apretado en el terminal de tornillo para tener una resistencia de contacto mínima.
- El terminal de tornillo debe tener la protección de entrada adecuada para evitar la entrada de polvo, suciedad y humedad. La fiabilidad de la conexión se deteriora con el óxido y la humedad.
- Mantenimiento periódico del conector- limpieza, apriete de conexiones, etc.
- La selección del terminal de tornillo según la aplicación es primordial para un mejor diseño del sistema eléctrico. Por ejemplo, para un entorno rico en vibraciones, el terminal de tornillo debe ser resistente para soportar las vibraciones.
