¿Cómo probar el cable con un megóhmetro?
La electricidad es una fuerza poderosa que impulsa nuestras vidas cotidianas, pero para que funcione de manera segura y eficiente, los cables eléctricos deben estar en óptimas condiciones. Aquí es donde entra en juego el megóhmetro, una herramienta indispensable para cualquier electricista o aficionado al bricolaje. Si alguna vez te has preguntado cómo asegurarte de que tus cables son fiables y seguros, este artículo es para ti. Te guiaremos a través de los pasos necesarios para probar un cable con un megóhmetro, desmitificando el proceso y ofreciéndote consejos prácticos que te permitirán manejar la electricidad con confianza. ¡Prepárate para descubrir un mundo de conocimientos que te mantendrá seguro y conectado!
¿Te has preguntado alguna vez si el cable que estás utilizando es seguro y está en buen estado? Probar tus cables con un megóhmetro es fundamental para asegurarte de que no haya fallas o erosiones en su aislamiento. En este artículo, te enseñaremos paso a paso cómo llevar a cabo esta importante tarea y así garantizar la eficiencia de tus conexiones eléctricas. ¡No te lo pierdas!
Este artículo describe el procedimiento paso a paso para probar el cable con un megóhmetro. Se utiliza un cable eléctrico para transportar la corriente eléctrica. El cable tiene dos partes importantes: conductores y material aislante alrededor del conductor. El conductor debe tener una resistencia mínima para que pueda permitir la máxima corriente a través de él. Contrariamente a un valor bajo de resistencia del conductor, la resistencia de aislamiento del cable debe ser muy alta para que no permita que la corriente pase del conductor a tierra.
Cuando falla el aislamiento del cable, fluye una fuerte corriente de falla desde el conductor hasta la armadura y el punto de tierra. La armadura del cable se mantiene al potencial de la tierra. La confiabilidad del cable depende de la calidad del aislamiento utilizado en el cable.

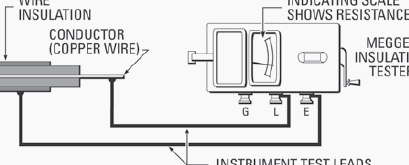

¿Qué es un Megger?
El equipo de prueba utilizado para probar el aislamiento del cable se conoce como megóhmetro. El megóhmetro se deriva de megaohmios porque mide la resistencia de aislamiento en megaohmios o incluso más.
Pre-actividades antes de tomar la prueba de megger
Las siguientes actividades deben realizarse antes de realizar una prueba de megóhmetro en un cable.
Procedimiento para la prueba Megger de cable
Paso 1

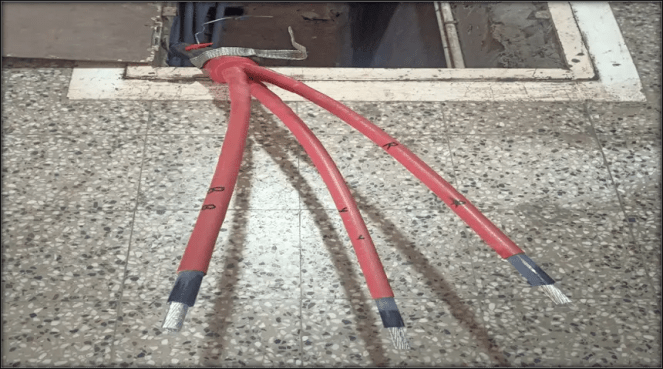

Antes de comenzar la prueba de megóhmetro del cable, primero debe identificar el cable y verificar su condición física. El cable que se muestra en la imagen a continuación es un cable XLPE (E) de 6,6 kV
>Paso 2

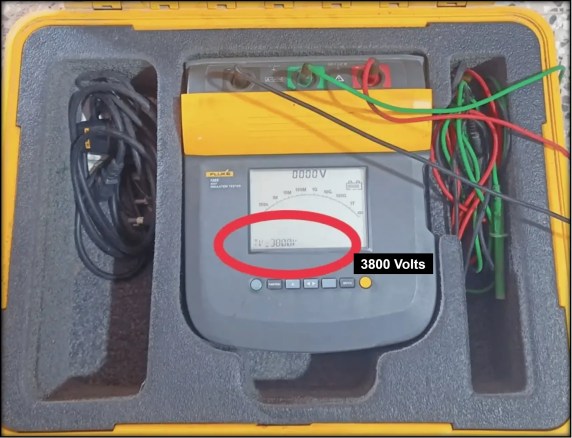

Establezca el voltaje del megóhmetro para el voltaje de fase. En nuestro caso, estamos probando un cable de 6,6 kV, su tensión de fase es √3 veces la tensión de línea. Por lo tanto su voltaje de fase es 1.732 X 6.6= 3.8kV=3600 Voltios. Establezca el voltaje del megóhmetro en 3800 voltios. No conecte el cable al equipo megóhmetro antes de configurar el voltaje del megóhmetro.
>Paso 3– Prueba de megóhmetro de cable

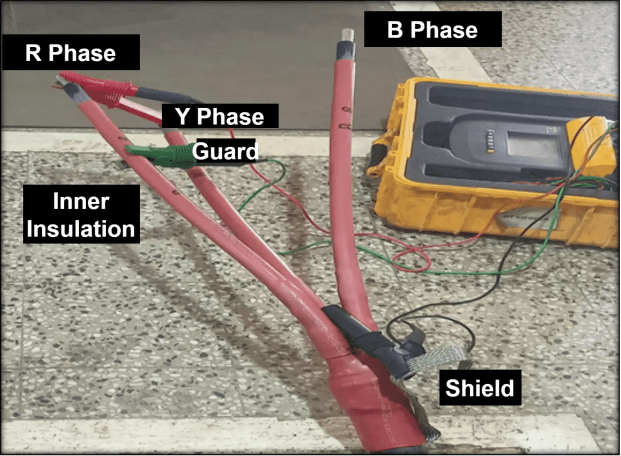

Ahora, conecte el cable ROJO del megóhmetro a uno de los conductores del cable, aquí lo designamos como Fase R, y el cable NEGRO al punto de blindaje del cable. Conecte el cable verde del megóhmetro al aislamiento interior del cable. El cable verde está conectado a la terminal de protección del megóhmetro. La conexión del terminal de protección mejora la precisión de la lectura. Para cables de alto voltaje, obtendrá resultados más precisos de la prueba de megóhmetro en el cable si conecta el terminal de protección al aislamiento interno del cable a través del conductor VERDE.
>Etapa 4
Presione el botón de prueba en Megger, alimentará 3800 voltios entre el conductor y el blindaje del cable. Espere alrededor de 1 minuto para establecer el valor de la resistencia de aislamiento. Inicialmente, mostrará menos valor de megóhmetro debido a la capacitancia del cable. finalmente, el valor será constante y este valor es la resistencia de aislamiento del núcleo del cable bajo prueba.

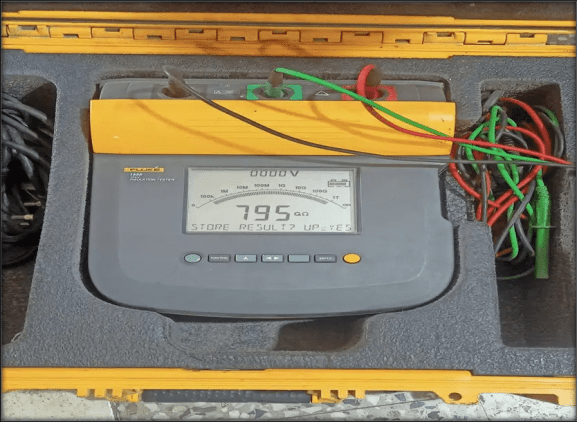

>El megóhmetro o valor de resistencia de aislamiento de un conductor de fase es de 79,5 GΩ.
Paso 5: prueba de megóhmetro de cable
Ahora, retire el cable rojo del conductor de la Fase R y conéctelo a los conductores de la segunda fase (que se llame Fase Y). Ahora repita el mismo procedimiento que el paso 4 y anote el valor de la resistencia de aislamiento. El valor de prueba de Megger muestra la resistencia de aislamiento del conductor de fase R del cable.
Paso-6
Ahora, retire el cable rojo del conductor de la fase Y y conéctelo al conductor de la tercera fase (deje que se llame fase B). Ahora repita el mismo procedimiento que el paso 4 y anote el valor de la resistencia de aislamiento.
Paso 7- Prueba de megóhmetro de cable
Retire el cable rojo y negro del conductor de fase y el blindaje del cable. En los pasos 5, 6 y 7 probamos el aislamiento del cable para todas las fases.

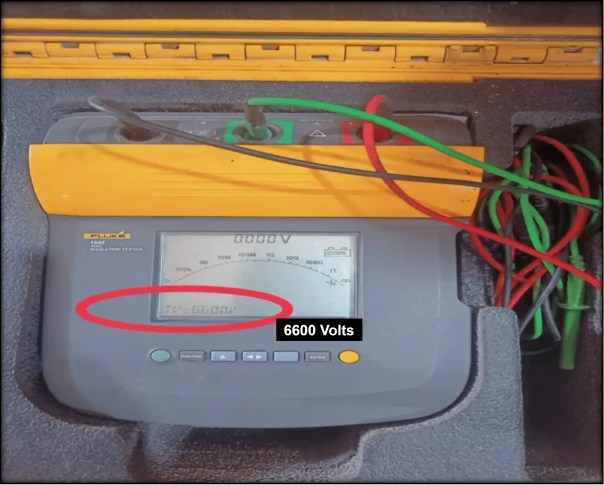

Ahora, probaremos el aislamiento de fase a fase del cable. Primero, establezca el voltaje del megóhmetro en 6600 voltios.
>Paso-8

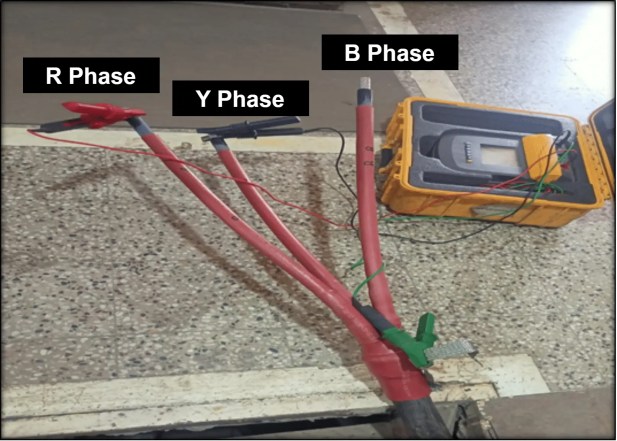

Ahora conecte los cables ROJO y NEGRO del megóhmetro a las fases R e Y respectivamente. Después de eso, inicie el botón de prueba. El megóhmetro alimentará 6600 voltios entre las fases. Espere alrededor de 1 minuto para establecer el valor de la resistencia de aislamiento. Inicialmente, mostrará menos valor de megóhmetro debido a la capacitancia del cable. finalmente, el valor será constante y este valor muestra el valor de la resistencia de aislamiento de fase a fase de las fases R e Y del cable.
>Paso-9
Ahora, retire el cable negro de la fase Y y conéctelo a la fase B y repita el mismo procedimiento del paso 8 y anote el valor de la resistencia de aislamiento. El valor del megóhmetro muestra el valor de la resistencia de aislamiento entre las fases R y B.
Paso-10
Retire el cable rojo de la fase R y conéctelo a la fase B y repita el mismo procedimiento del paso 8 y anote el valor de la resistencia de aislamiento. El valor del megóhmetro muestra el valor de la resistencia de aislamiento entre las fases Y y B.
Se trata de cómo probar el cable con un Megger.
Consideración de seguridad
Se deben garantizar las siguientes medidas de seguridad para realizar una prueba de megóhmetro del cable.
>
[automatic_youtube_gallery type=»search» search=»¿Cómo probar el cable con un megóhmetro?» limit=»1″]
¿Cómo probar el cable con un megóhmetro?
Introducción
La electricidad es una fuerza poderosa que impulsa nuestras vidas cotidianas, pero para que funcione de manera segura y eficiente, los cables eléctricos deben estar en óptimas condiciones. Aquí es donde entra en juego el megóhmetro, una herramienta indispensable para cualquier electricista o aficionado al bricolaje. En este artículo, te guiaremos a través de los pasos necesarios para probar un cable con un megóhmetro, asegurando que tus cables sean fiables y seguros.
¿Qué es un Megóhmetro?
El megóhmetro es un instrumento de prueba que mide la resistencia de aislamiento en megaohmios. Se utiliza para determinar si el aislamiento de un cable eléctrico es adecuado para prevenir corrientes de fuga que podrían ser peligrosas o provocar fallas en el sistema eléctrico.
Pre-actividades antes de la prueba de megóhmetro
- Apaga el disyuntor y retira su enchufe de control.
- Abre la tapa del terminal HT del alimentador/motor/transformador.
- Descarga cualquier carga estática o capacitiva acumulada en el cable conectando una pica de tierra entre el conductor del cable y la tierra.
- Retira ambos lados de las conexiones de cable del alimentador final de envío y recepción.
Una vez realizadas estas actividades, el cable estará listo para la prueba del megóhmetro.
Procedimiento para la prueba de megóhmetro
- Identificación del cable: Verifica la condición física del cable que vas a probar.
- Establecer el voltaje: Configura el voltaje del megóhmetro en relación al voltaje de fase del cable, por ejemplo, 3800 voltios para un cable de 6.6 kV.
- Conexiones iniciales: Conecta el cable rojo del megóhmetro al conductor designado de la fase, y el cable negro al punto de blindaje del cable.
- Realizar la prueba: Presiona el botón de prueba en el megóhmetro y espera un minuto para registrar el valor de la resistencia de aislamiento.
- Cambiar conexiones: Repite el proceso para cada fase del cable, anotando los resultados.
Preguntas Frecuentes (FAQs)
¿Cuándo debo usar un megóhmetro?
Debes usar un megóhmetro cuando quieras verificar el estado del aislamiento de tus cables eléctricos, especialmente antes de ponerlos en servicio o después de realizar mantenimientos en la instalación.
¿Cuál es una buena resistencia de aislamiento?
Una buena resistencia de aislamiento se mide generalmente en megaohmios. Valores superiores a 1 MΩ suelen ser aceptables, pero es ideal tener lecturas en el rango de varios gigaohmios para sistemas de alta tensión.
¿Es necesario desconectar el circuito antes de la prueba?
Sí, es crucial desconectar el circuito para evitar daños en el equipo de medición y garantizar la seguridad del operador durante la prueba.
