Componentes eléctricos básicos utilizados en circuitos electrónicos.

Descubre cómo funcionan los circuitos electrónicos y conoce los componentes eléctricos básicos que los hacen posibles. Desde resistencias hasta transistores, este artículo te enseñará todo lo que necesitas saber para comprender el fascinante mundo de la electrónica.

Hay muchos componentes eléctricos que se utilizan en el circuito electrónico y eléctrico, como una resistencia, un inductor, un diodo, un transformador, un condensador y muchos más. sin estos componentes eléctricos, el circuito está incompleto. cada parte tiene una función diferente en el circuito. por lo que son los componentes más importantes del circuito. todos estos componentes eléctricos básicos que se encuentran en todas las placas base, tarjetas gráficas, discos duros de computadora y en todos los demás circuitos electrónicos.

En la PCB electrónica podemos encontrar varios componentes eléctricos, fusibles e interruptores, por lo tanto, en este artículo discutiremos los componentes eléctricos enumerados que se utilizan en el proyecto electrónico para hacer un circuito y construir una PCB.

Tipos de componentes eléctricos con símbolos:

resistor

Componentes eléctricos básicos utilizados en circuitos electrónicos.

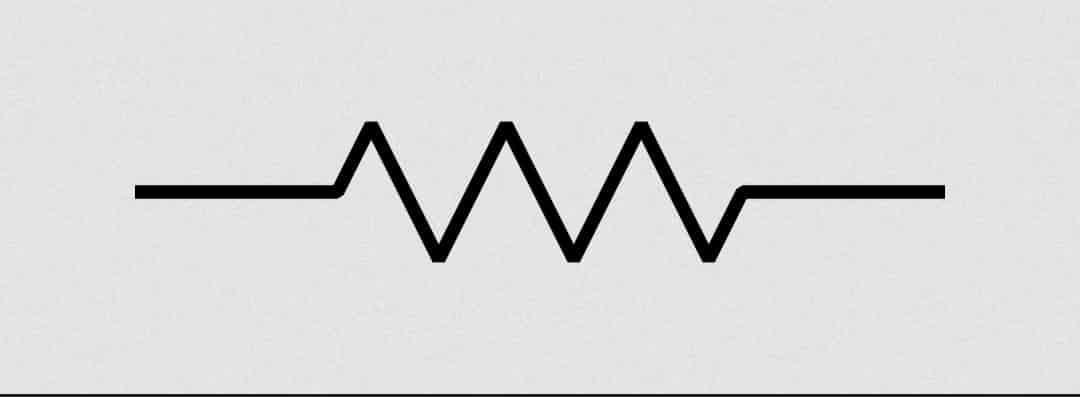

símbolo

La resistencia se utiliza principalmente para ofrecer resistencia al flujo de corriente o restringir la corriente. Resistencia significa oposición al flujo de corriente.

La resistencia de la resistencia se mide en ohmios y se representa en ohmios. Las resistencias están disponibles desde unos pocos ohmios hasta megaohmios.

Clasificaciones de resistencias

Las resistencias se clasifican en cuatro categorías diferentes.

i) Resistencias fijas: este es el tipo más simple de resistencia xd valor de resistencia que se definió durante la fabricación allí están hechas de composición de carbono.

ii) Resistencias con derivación: estas resistencias tienen una derivación en algún lugar junto con el material de resistencia. Las resistencias con derivaciones son generalmente del tipo bobinado de alambre. si los grifos son más de uno, tendrán una terminal separada para cada grifo.

iii) Resistencia variable: este tipo de resistencia tiene contactos móviles. usando su contacto podemos variar el valor de la resistencia

iv) Resistencias especiales: el tipo más común de resistencia especial es el tipo fusible

condensador

Componentes eléctricos básicos utilizados en circuitos electrónicos.

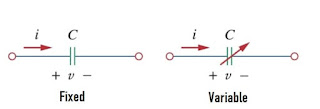

símbolo

Un capacitor es un elemento pasivo en un circuito electrónico diseñado para almacenar energía en forma de campo eléctrico. además de las resistencias, los condensadores son los componentes eléctricos más comunes. utilizado principalmente en circuitos electrónicos, computadoras, sistemas de potencia. También se utilizan en circuitos de sintonización de receptores de radio.

El transformador eléctrico es un dispositivo de pieza estática, lo que significa que no tiene ninguna parte móvil. es por eso que la eficiencia de la misma es alta en comparación con otras máquinas eléctricas.

transformadores

El transformador básicamente transfiere energía de un circuito eléctrico a otros circuitos a través de un campo magnético. Por lo tanto, también llamado dispositivo de conversación de energía electromagnética. El circuito que transfiere energía llamado devanado primario y que recibe energía se refiere como el devanado secundario de un transformador que además se conecta a la carga.

motor electrico

Existe una amplia gama de aplicaciones del motor eléctrico tanto en la industria como en la vida diaria debido a su diseño simple, construcción robusta y operación confiable. Los motores de inducción tienen una operación fácil y mantenimiento simple, bajo costo inicial, alta eficiencia y disponibilidad de diferentes entrantes. Para el arranque de cargas, como pequeñas máquinas frigoríficas que funcionan a plena presión o cintas transportadoras, se utiliza un motor con un alto par de arranque.

diodo

Componentes eléctricos básicos utilizados en circuitos electrónicos.
icono de diodo


Un diodo permite que la corriente fluya en una sola dirección desde el ánodo (A) al cátodo (K). La corriente se bloquea si intenta fluir del cátodo al ánodo. No es posible controlar la fuerza actual, como es el caso con algunos otros semiconductores.

Relé

A relé se define como un dispositivo controlado eléctricamente que abre y cierra contactos eléctricos con ayuda de conmutación electromagnética y realiza la operación de ENCENDIDO y APAGADO de otros dispositivos en el circuito eléctrico.

interruptores

Los interruptores pueden venir en todas las formas y tamaños. A menudo, normalmente están abiertos y cuando la posición del interruptor se cambia de APAGADO a ENCENDIDO, los contactos del interruptor se cerrarán y se completará un circuito, al igual que cuando enciende una luz de tubo.
