¿Te has preguntado alguna vez cómo funcionan los dispositivos eléctricos que utilizamos a diario? Los circuitos eléctricos son la clave para que todo funcione correctamente. En este artículo, descubrirás los diferentes tipos de circuitos eléctricos y cómo funcionan. ¡Prepárate para aprender todo sobre la electricidad!
Los principales tipos de circuitos eléctricos son Circuito cerrado, circuito abierto, cortocircuito, circuito en serie y circuito en paralelo. El circuito eléctrico proporciona el camino conductor para el flujo de carga eléctrica o corriente eléctrica.
En este artículo, discutiremos la definición de circuitos eléctricos y los tipos de circuitos eléctricos.
¿Qué es un circuito eléctrico?
Cuando la fuente de alimentación está conectada a la carga con un cable conductor, forma un circuito eléctrico. Se utiliza un cable conductor de cobre o aluminio para establecer una conexión eléctrica entre la fuente de alimentación y la carga.
También utilizamos un interruptor ON/OFF y un fusible entre la fuente y la carga para encender/apagar la carga y para la protección del equipo conectado a la fuente.
Tipos de circuito eléctrico
Hablaremos de los diferentes tipos de circuitos eléctricos.

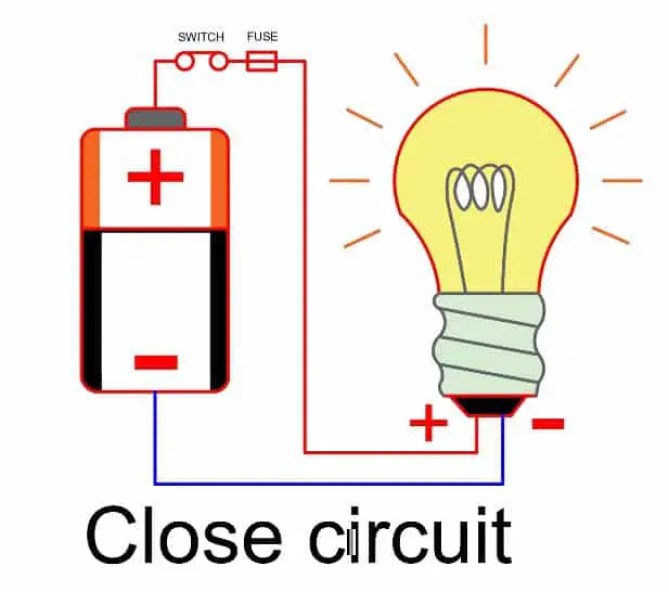

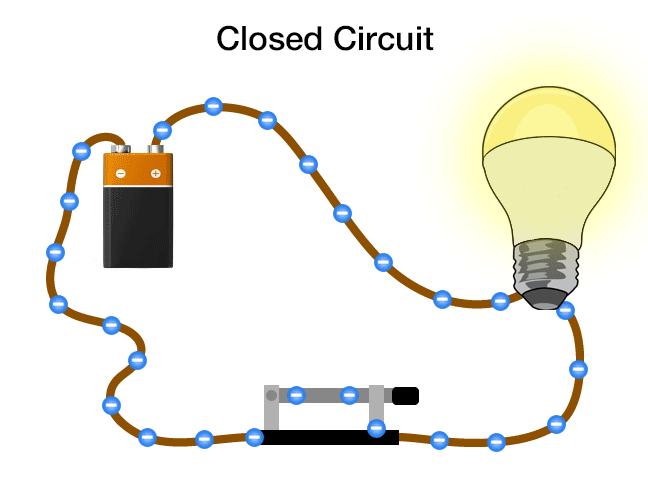

circuito cerrado
En un circuito cerrado-
- La carga está conectada a la fuente.
- La fuente suministra corriente a la carga.
- La corriente que fluye en el circuito depende de la magnitud del voltaje de la fuente.

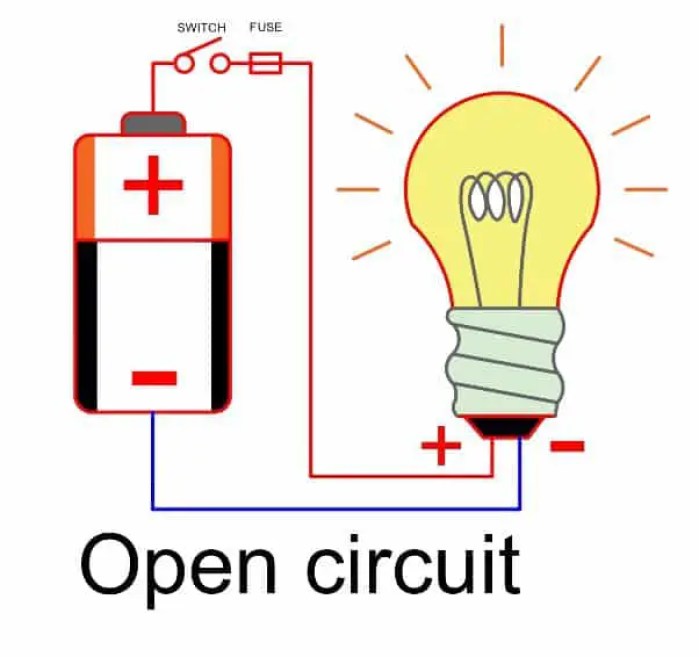

Circuito abierto
El circuito se convierte en un circuito abierto en los siguientes casos.
- Cuando el circuito está apagado
- Cuando el fusible se quema debido a la falla en el circuito
En esta condición, la corriente que fluye a través del circuito cerrado se interrumpe y la fuente de alimentación y la carga se desconectan.
Cortocircuito
En caso de cortocircuito;
- Los cables de conexión entre la fuente y la carga se cortocircuitan.
- Máximo flujo de corriente a través del circuito.
- Se volaron los fusibles
- Finalmente el circuito se convierte en circuito abierto.
La razón principal del cortocircuito es la falla del aislamiento de los cables de conexión o la falla del aislamiento en el equipo eléctrico.

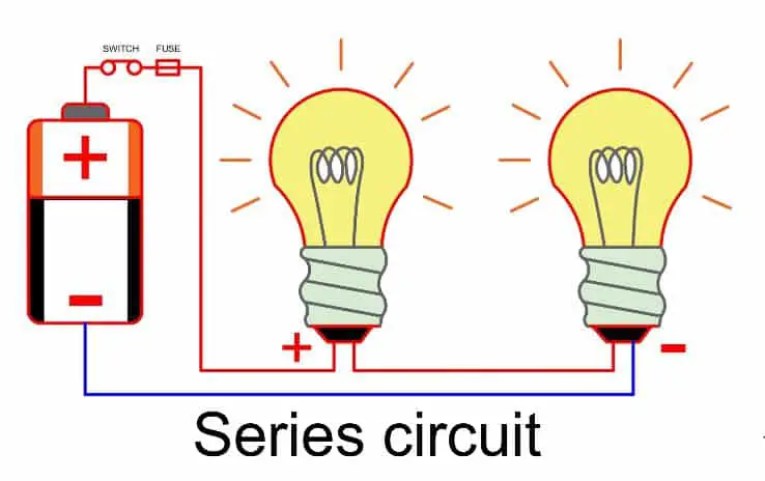

Circuito en serie
Cuando se conectan 2 o más equipos eléctricos en la conexión en serie, se forma un circuito en serie. En el circuito en serie, la magnitud de la corriente que fluye en el equipo es la misma. El circuito en serie tiene un solo camino para el flujo de corriente.
Llamamos conexión en serie a una conexión de extremo a extremo o conexión en cascada. La desventaja del circuito en serie es que todo el circuito se convierte en un circuito abierto si una pieza del equipo se vuelve defectuosa.
Propiedades del circuito en serie:
- La misma magnitud de la corriente viaja en cada carga.
- El voltaje de la fuente es igual a la suma de la caída de voltaje en cada carga.
V = V1 +V2 +V3 + …..+ Vnorte
- La resistencia equivalente del circuito es igual a la suma de la resistencia de carga individual.
Requivalente = R1 +R2 +R3 +R4 +……….+Rnorte - La resistencia equivalente (Requivalente ) tiene el valor de resistencia más alto de todas las resistencias individuales.

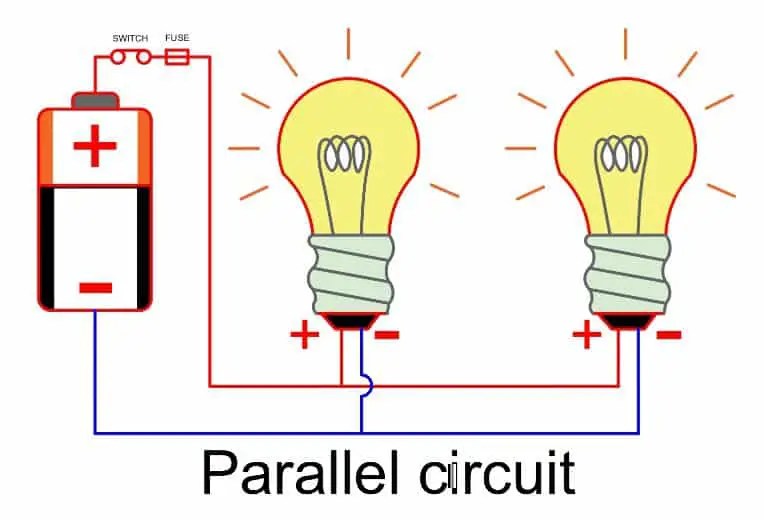

Circuito paralelo
En un circuito paralelo,
- Dos o más cargas conectadas a través de la fuente de alimentación.
- La corriente que fluye a través de cada carga depende de la resistencia de la carga. La resistencia más baja consume más corriente y la resistencia más alta consume menos corriente según la ley de Ohm.
- El voltaje en todas las cargas es el mismo.
- Si una de las cargas se desconecta, las otras cargas siguen funcionando.
Propiedades de los circuitos en paralelo:
- La diferencia de potencial es la misma en todas las cargas paralelas.
- La distribución de corriente en las cargas es de acuerdo a la resistencia de carga individual.
- La corriente total consumida por todas las cargas es igual a la suma de la corriente individual de la carga.
yo = yo1 + yo2 + yo3 + ……+ yonorte
- El recíproco de la resistencia equivalente de un circuito en paralelo es equivalente a la suma del recíproco de las resistencias individuales.
1/R = 1/R1 + 1/R2 + 1/R3+ ……… 1/Dnorte - La resistencia equivalente es la menor que la más pequeña de todas las resistencias.
R < R1R < R2….., R < Rnorte
- La conductancia equivalente es la suma matemática de las conductancias individuales.
sol = sol1 + G2 +G3 + ……+ Gnorte
La resistencia equivalente es menor que la menor de todas las resistencias conectadas en paralelo.
Otros tipos de circuitos
- Circuito Serie-Paralelo
- circuito de CC
- Circuito CA
