Un transformador es un equipo estático que no tiene partes móviles. El transformador transforma un voltaje más alto en un voltaje más bajo o viceversa sin cambiar la frecuencia. La potencia de entrada y salida sigue siendo la misma, ignorando las pequeñas pérdidas en el transformador.
El transformador funciona según el principio de la ley de inducción electromagnética de Faraday. El voltaje inducido en el devanado primario y secundario es directamente proporcional a la tasa de cambio de flujo.
¿Por qué se requiere un transformador?
La planta de generación de energía generalmente se encuentra cerca de la fuente del punto de disponibilidad de combustible y, por lo general, muy lejos de los extremos de utilización de energía. La transmisión de energía a un nivel de voltaje bajo provoca caídas de voltaje y pérdida de línea. El aumento del voltaje de transmisión conduce a menores pérdidas y una buena regulación del voltaje. Por lo tanto, el voltaje de generación se eleva a alto voltaje a través de un transformador elevador en el extremo de la estación generadora para fines de transmisión. La tensión se eleva mediante un transformador elevador.

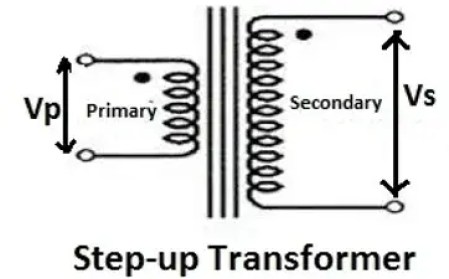

>En un transformador elevador, Vs>Vp y Ns>Np. Los ejemplos del transformador elevador son transformadores de 11/132 kV, 11/220 kV y 6,6/132 kV.
El transformador reduce la tensión en el nivel de utilización. Por lo tanto, el equipo principal utilizado para aumentar y reducir el voltaje es un transformador.
>

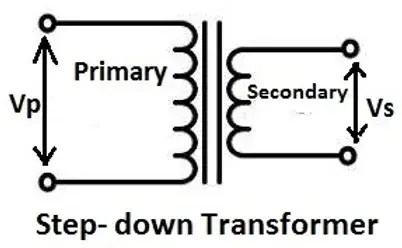

En un transformador reductor Vs < Vp y Ns
Construcción de Transformador

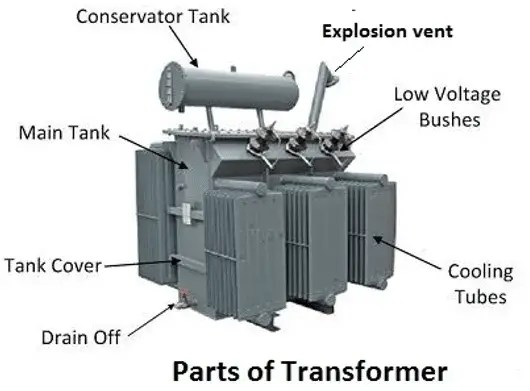

>Partes del transformador
número de serie
Nombre de la parte
Descripción
1.
Devanado
El devanado primario y secundario está hecho de cobre.
2.
Tanque conservador
Se utiliza para cuidar de la expansión y contracción del aceite del transformador.
3.
Respirador con gel de sílice
Se utiliza para eliminar la humedad del aire que ingresa al transformador.
4.
Núcleo magnético CRGO
El núcleo CRGO de acero laminado se utiliza para proporcionar una ruta de baja permeabilidad al fundente
5.
Dispositivo de liberación de presión
Se utiliza para proteger el transformador en caso de una falla mayor dentro del transformador
6.
Relevo de Buccholtz
Utilizado como equipo de protección en caso de falla en el transformador
7.
Materiales dieléctricos
Los materiales aislantes utilizados para aislar las partes activas de las partes no conductoras del transformador.
8.
Aceite mineral
Utilizado para aislamiento y refrigeración Propósito
9.
Cambiador de tomas bajo carga
Se utiliza para aumentar/disminuir el voltaje bajo la condición del transformador
10
Cambiador de tomas de carga APAGADO
Para aumentar/disminuir el voltaje bajo la condición de apagado del transformador
11
Bujes (LV y HV)
Utilizado para conexión para lado HV y LV
12
Radiador o Tubos de refrigeración
Utilizado para la refrigeración del transformador
13
Ventiladores de refrigeración externos
Se utiliza para la refrigeración forzada de los tubos del radiador.
14
Tanque principal
El devanado y el núcleo del transformador se fijan dentro del tanque principal.
Tipos de transformador
Los transformadores se pueden clasificar en diferentes categorías en función de los siguientes factores.
1. Posición del devanado alrededor del núcleo magnético.
- Tipo de núcleo
- Tipo de concha
2. Según el ratio de giro o ratio de transformación
- Aumentar
- bajar
3. Tipos de servicio
- Transformador
- Transformador de distribución
- Transformador automático
- Transformador de aislamiento
- Transformador de instrumentos
- Transformador potencial
- Transformador de corriente
4. Sobre la base de la oferta
- Fase única
- Tres fases
5. Sobre la base del enfriamiento
- Aire Natural (AN) o Self-cooled
- Fuerza Aérea (AF)
- Aceite Natural Aire Natural(ONAN)
- Petróleo Fuerza Aérea Natural (ONAF)
- Fuerza Aérea de la Fuerza del Petróleo (OFAF)
- Fuerza de agua natural del aceite (ONWF)
- Fuerza de Petróleo Fuerza de Agua (OFWF)
Ecuación EMF del transformador
El voltaje inducido en el primario es;
>
El voltaje inducido en el secundario es;
>Dividiendo la ecuación (2) por la ecuación (1)
>
Pérdidas en Transformador
Los siguientes tipos de pérdidas ocurren en un transformador.
1. Pérdida de núcleo o hierro
- pérdida de histéresis
- Pérdida por corrientes de Foucault
2. Pérdidas de cobre
3. Pérdidas perdidas
Eficiencia del transformador
La relación entre la potencia de salida y la potencia de entrada se conoce como la eficiencia de un transformador.
>
