Conductor ACSR: Tipos, Propiedades y sus Ventajas
En el mundo de la electricidad, la elección del conductor adecuado es fundamental para garantizar la eficiencia y seguridad en la transmisión de energía. Los conductores de aluminio con núcleo de acero, conocidos como ACSR (Aluminum Conductor Steel Reinforced), se han convertido en una opción preferida en diversas aplicaciones, desde el tendido de líneas eléctricas hasta grandes proyectos industriales. Pero, ¿qué hace a los ACSR tan especiales? En este artículo, exploraremos los diferentes tipos de conductores ACSR, sus propiedades excepcionales y las ventajas que ofrecen frente a otras alternativas, revelando por qué son imprescindibles en el desarrollo de infraestructuras eléctricas modernas. ¡Acompáñanos en este recorrido por el mundo de la conductividad!
¿Quieres conocer más sobre el conductor ACSR y sus beneficios? En este artículo descubrirás los diferentes tipos, propiedades y las ventajas de este tipo de conductor utilizado en la industria eléctrica. ¡No te lo pierdas!
El ACSR significa Conductor de aluminio reforzado con acero es un tipo de conductor trenzado ampliamente utilizado en líneas de transmisión de energía de alto voltaje. Tiene varias capas conductoras de aluminio sobre un núcleo de alambre de acero estimulado.
Las líneas aéreas de transmisión o las líneas de distribución juegan un papel muy destacado en el funcionamiento eficiente de todo el sistema de energía. Todo el propósito de construir un sistema de energía robusto y eficiente se verá frustrado si la infraestructura de transmisión no es confiable y está a la altura. Por lo tanto, el diseño y mantenimiento adecuados de las líneas de transmisión son cruciales. Una de esas líneas de transmisión confiables es el conductor ACSR.
ACSR significa conductores de aluminio reforzado con acero. Es un tipo de cable eléctrico que se usa comúnmente para líneas aéreas de transmisión y distribución de energía. El conductor ACSR está formado por un núcleo central de acero rodeado por una o más capas de alambre de aluminio. Es un tipo de conductor trenzado.
¿Cómo surgieron los conductores ACSR?
Como todos sabemos, el cobre es uno de los mejores conductores de electricidad y es conocido por su durabilidad. Por lo tanto, el cobre fue la elección natural para la fabricación de líneas de transmisión.
Sin embargo, la línea de transmisión de cobre no era confiable ya que el cobre tiene un gran peso por sí mismo para el mismo valor de resistencia en comparación con otros metales como el aluminio. Esto causó un problema ya que la estructura de soporte requerida, como las crucetas, se volvió más costosa. Además de eso, las líneas de transmisión de cobre se utilizan para crear hundimientos no deseados. Además, el cobre en sí mismo es costoso, lo que aumenta el costo inicial de todo el proyecto.
Por lo tanto, el cobre se reemplazó con un metal más liviano llamado Aluminio que brinda buena conductividad y tiene un peso bajo por unidad de distancia y, por lo tanto, requiere un costo inicial más bajo. También resolvió el problema del hundimiento. Sin embargo, al ser un metal ligero, la resistencia a la tracción del conductor de aluminio es baja. Se requiere la resistencia a la tracción de la línea para que siga funcionando satisfactoriamente en todos los climas.
Aquí vino el papel de Conductor de Aluminio Reforzado con Acero (ACSR). Como dice el acrónimo, tiene un alma de acero que proporciona al cable la resistencia a la tracción necesaria y el alma está rodeada de conductores de aluminio a través de los cuales se transmite la energía eléctrica. El aluminio tiene una menor pérdida de potencia que, por lo tanto, aumenta la eficiencia del sistema. Por lo tanto, los conductores ACSR ahora se usan ampliamente.
Diseño de conductores ACSR

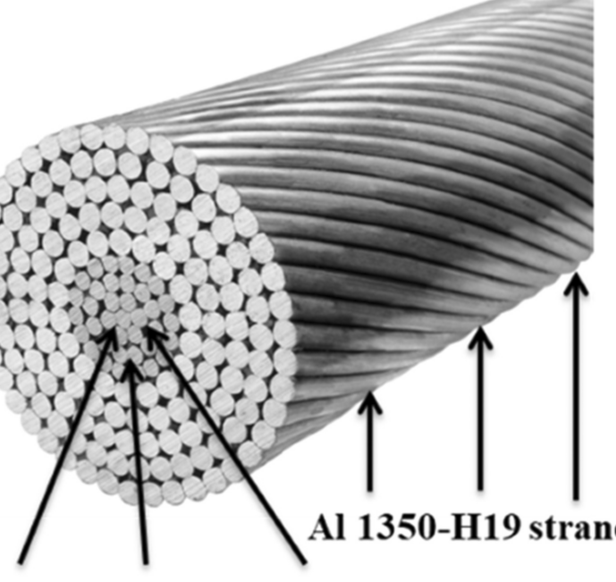

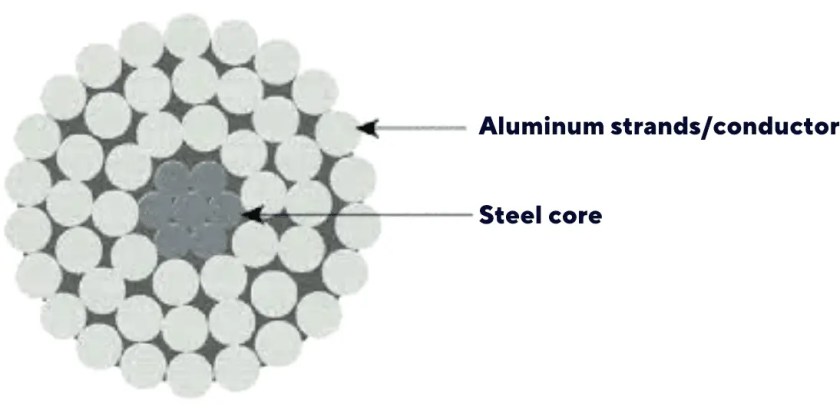

> La imagen dada arriba es de los conductores ACSR. Como se explicó anteriormente, los conductores de aluminio reforzado con acero (ACSR) tienen un núcleo central que tiene hilos de acero. Este núcleo central de acero está rodeado de hilos de aluminio que transmiten la potencia de un punto a otro.
El conductor de aluminio es de bajo peso por unidad de distancia y es económico. Sin embargo, tiene menos resistencia a la tracción para soportar su propio peso y funciona de manera confiable durante todo el año. Así, se aumenta la resistencia de la línea dotándola de un alma central de acero, de ahí que se utilice la palabra “Reforzada”. El núcleo de acero proporciona la resistencia a la tracción necesaria para la línea de transmisión.
Realización de un conductor ACSR
El conductor ACSR está diseñado de acuerdo con el requisito de voltaje. El diseño del conductor para un cierto voltaje se indica en forma x/y, donde x indica el número de conductores de aluminio mientras que y indica el número de hilos de acero. No hace falta decir que x siempre es mayor que y, es decir, la cantidad de conductores de aluminio será mayor que la cantidad de conductores o hilos de acero en el núcleo.
Por ejemplo: para una línea de transmisión de 11 kV, se requiere el conductor ACSR de diseño 7/1, lo que significa que la cantidad de conductores de aluminio necesarios es 7, mientras que la cantidad de hilos de acero necesarios es 1.
Del mismo modo, existen diferentes diseños como 12/7, 36/1, 26/7, etc El diámetro de los hilos de aluminio y acero es casi igual y el diámetro total del conductor ACSR se calcula considerando el diámetro de los hilos de acero y aluminio.
>El diámetro del conductor juega un papel importante en el diseño del conductor. Un diámetro mayor puede permitir el flujo de más corriente a medida que disminuye la resistencia del conductor, que es inversamente proporcional al área de la sección transversal del conductor. Sin embargo, la desventaja es el aumento del costo de fabricación y el de las estructuras de soporte como los brazos transversales, ya que ahora tienen que sostener las líneas de pesaje.
Además de eso, el hundimiento de la línea también aumenta, lo que no es deseable. Además, un gran flujo de corriente hace que el factor de potencia disminuya significativamente y, por lo tanto, la potencia activa, que es el componente del coseno de la potencia aparente, disminuye y definitivamente esto no es deseable.
Por lo tanto, la única forma de transmitir energía a granel desde la estación generadora hasta el extremo de distribución seguido por los consumidores es aumentando el nivel de voltaje. Como la energía eléctrica transmitida es fija y es directamente proporcional tanto al voltaje como a la corriente, aumentar el nivel de voltaje reduce la carga sobre la corriente para transmitir la energía de manera eficiente. Por lo tanto, el nivel de la corriente se reduce y esto hace que se reduzca el área de la sección transversal o el diámetro del conductor. Esto es deseable ya que es rentable y eficiente.
Tomemos un ejemplo: un conductor ACSR que se utilizará para un voltaje operativo de 66/132 kV tiene una capacidad de conducción de corriente de 480 A a una temperatura de aproximadamente 75 °C. Para este conductor, la cantidad de hilos de aluminio requeridos es 54 con 7 hilos de acero en el núcleo. El diámetro de cada hilo de aluminio y de acero es de 3,15 mm. El diámetro total del conductor es de 2,86 cm y su peso es de aproximadamente 1,62 kg/m.

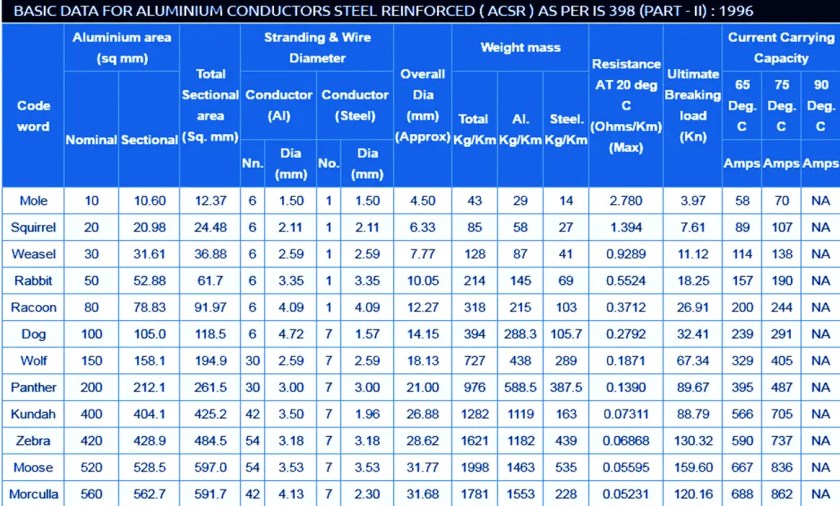

La siguiente tabla proporciona varios datos para cada tipo de conductor ACSR.
>Tipos de conductores ACSR
Tipo
Acrónimo de
CAA
Todo el conductor de aluminio
AAAC
Todos los conductores de aleación de aluminio
ACSR
Conductor de aluminio reforzado con acero
ACCR
Núcleo compuesto de aluminio reforzado
ACCC
Núcleo compuesto de aluminio y carbono
Propiedades de los conductores ACSR
Alta resistencia
Los conductores ACSR están hechos de alambres de acero de alta resistencia que brindan una excelente resistencia a la tracción y soporte mecánico. El núcleo de acero también ayuda a minimizar la expansión y contracción térmica del conductor.
Bajo peso
La capa exterior del conductor ACSR está hecha de aluminio, que tiene una densidad menor que el acero. Esto hace que el conductor ACSR sea más liviano que un conductor completamente de acero de la misma resistencia.
buena conductividad
El aluminio es un excelente conductor de electricidad, y el conductor ACSR tiene una alta conductividad que le permite transmitir energía eléctrica de manera eficiente a largas distancias.
Económico
Los conductores ACSR son menos costosos que algunos otros tipos de conductores, como los conductores de aluminio.
Resistencia a la corrosión
El aluminio tiene una excelente resistencia a la corrosión y esta propiedad es esencial para los conductores ACSR que están expuestos a la intemperie.
Longevidad
Los conductores ACSR tienen una larga vida útil debido a su núcleo de acero de alta resistencia y su capa exterior de aluminio resistente a la corrosión.
Fácil instalación
Los conductores ACSR son fáciles de instalar debido a su peso ligero y alta resistencia. Se pueden colgar entre postes o torres con un mínimo esfuerzo.
Flexibilidad
Los conductores ACSR tienen cierta flexibilidad que les permite resistir el viento y otras fuerzas externas sin romperse.
Efecto en la piel
Los conductores ACSR tienen una capa de aluminio de alta conductividad, lo que significa que la corriente tiende a fluir a través de la capa exterior del conductor. Esto se conoce como efecto pelicular y puede resultar en una mayor resistencia y calentamiento del conductor.
Efecto de proximidad
El efecto de proximidad es otro fenómeno que ocurre en los conductores ACSR cuando dos o más conductores se colocan cerca uno del otro. La corriente que fluye a través de un conductor induce un campo magnético que afecta el flujo de corriente en los conductores cercanos, lo que genera un aumento en la resistencia y el calentamiento de los conductores.
Pérdida corona
Cuando los conductores ACSR funcionan con voltajes altos, pueden experimentar pérdidas por corona. Corona es un fenómeno donde el campo eléctrico alrededor del conductor ioniza el aire, creando una pequeña cantidad de descarga eléctrica. Esta descarga provoca pérdida de energía y puede provocar un aumento del ruido y la interferencia en los sistemas de comunicación.
Propiedades mecánicas
Los conductores ACSR están diseñados para soportar esfuerzos mecánicos, como viento, hielo y eventos sísmicos. El núcleo de acero proporciona una alta resistencia a la tracción, mientras que la capa de aluminio proporciona flexibilidad y permite que el conductor se expanda y contraiga con los cambios de temperatura.
Propiedades electricas
Los conductores ACSR tienen una alta conductividad eléctrica, lo que les permite transmitir energía eléctrica de manera eficiente a largas distancias. El diseño del conductor también se puede optimizar para propiedades eléctricas específicas, como resistencia, reactancia e impedancia.
Desventajas de los conductores ACSR
Corrosión
Aunque el aluminio tiene una excelente resistencia a la corrosión, aún puede corroerse con el tiempo, especialmente en entornos hostiles. Esto puede reducir la vida útil del conductor y aumentar los costos de mantenimiento.
Mayor costo que los conductores de aluminio.
Los conductores ACSR son menos costosos que algunos otros tipos de conductores, como los conductores de cobre, pero generalmente son más costosos que los conductores de aluminio.
Desafíos de instalación
Los conductores ACSR requieren personal calificado y equipo especializado para la instalación y el mantenimiento, lo que puede aumentar el costo y el tiempo necesarios para la instalación.
Difícil de reparar
Si se daña una sección del conductor ACSR, puede ser un desafío repararlo o reemplazarlo sin interrumpir todo el sistema.
Susceptible de robo
Los conductores ACSR tienen un alto valor y pueden ser robados por su valor de desecho, causando interrupciones en los sistemas de transmisión y distribución de energía.
Flexibilidad limitada
Si bien los conductores ACSR tienen cierta flexibilidad, no son tan flexibles como otros tipos de conductores, lo que puede hacerlos menos adecuados para algunas aplicaciones.
Conductor ACSR: Tipos, Propiedades y sus Ventajas
¿Qué es un Conductor ACSR?
ACSR significa Conductor de Aluminio Reforzado con Acero, un tipo de conductor que se ha vuelto crucial para transmitir energía eléctrica, especialmente en líneas aéreas de alta tensión. Estos conductores consisten en un núcleo de acero rodeado por múltiples capas de alambre de aluminio, lo que les otorga características únicas que los hacen ideales para su uso en diversas aplicaciones eléctricas.
Tipos de Conductores ACSR
Los conductores ACSR pueden clasificarse según su construcción específica. Algunos de los tipos más comunes incluyen:
- ACSR: Conductor de Aluminio Reforzado con Acero, utilizado en la mayoría de las líneas de transmisión de energía.
- CAA: Conductor completamente de aluminio.
- AAAC: Conductor de aleación de aluminio.
- ACCR: Núcleo compuesto de aluminio reforzado.
- ACCC: Núcleo compuesto de aluminio y carbono.
Propiedades del Conductor ACSR
Los conductores ACSR poseen varias propiedades que los hacen populares entre los ingenieros eléctricos:
- Alta Resistencia: El alambre de acero proporciona una excelente resistencia a la tracción.
- Bajo Peso: El aluminio es más ligero que el acero, lo que reduce el costo de la estructura de soporte.
- Buena Conductividad: Permiten una eficiente transmisión de electricidad, reduciendo las pérdidas energéticas.
- Económico: Su costo es inferior al de otros conductores, facilitando grandes proyectos de infraestructura.
- Resistencia a la Corrosión: El aluminio es resistente a la corrosión, incrementando la durabilidad del conductor.
- Longevidad: Proporcionan una larga vida útil, crucial para la planificación a largo plazo.
- Instalación Sencilla: Son fáciles de instalar debido a su ligereza.
Ventajas del Conductor ACSR
Las ventajas del conductor ACSR frente a otros tipos de conductores son múltiples:
- Reducen el costo de las estructuras de soporte: Gracias a su bajo peso, requieren menos soportes en las líneas de transmisión.
- Menor hundimiento: Su diseño reduce el fenómeno de hundimiento, asegurando líneas más estables.
- Versatilidad en diseños: Se pueden adaptar a diferentes requerimientos de voltaje y capacidad de corriente.
- Capacidad de resistir condiciones climáticas adversas: Su construcción les permite soportar fenómenos naturales como tormentas y nieve.
Preguntas Frecuentes (FAQs)
¿Por qué elegir un conductor ACSR sobre otros tipos?
Los conductores ACSR ofrecen un balance ideal entre resistencia y peso, lo que los hace más eficientes y económicos para grandes distancias de transmisión. Su diseño también permite una mayor durabilidad frente a condiciones meteorológicas adversas.
¿Dónde se utilizan comúnmente los conductores ACSR?
Los conductores ACSR son utilizados principalmente en líneas de transmisión de alta tensión, distribuyéndose en aplicaciones eléctricas como la conexión de centrales eléctricas a subestaciones o en redes de distribución urbana.
¿Qué factores influyen en el diseño de un conductor ACSR?
El diseño de un conductor ACSR depende de la capacidad de voltaje requerido, la cantidad de corriente que debe fluir y las condiciones climáticas específicas del área de instalación.
