¿Te gustaría aprender cómo conectar un enchufe CEE de manera sencilla y segura? En este artículo te daremos instrucciones paso a paso para que puedas realizar esta tarea sin complicaciones. ¡Sigue leyendo y descubre cómo hacerlo!
Conecte el enchufe CEE: Los enchufes y acoplamientos CEE se denominan coloquialmente las conexiones enchufables de corriente de potencia o, más precisamente, de corriente alterna trifásica con conductores neutros y de protección. El voltaje nominal es de 400 voltios. La designación internacional de enchufes, acoplamientos y tomas CEE para uso industrial se utiliza desde 1999 como CEI 60309 designada.
Sin embargo, esta designación también incluye otras conexiones de enchufe, en las que no queremos entrar aquí.
Atención – Antes de trabajar en el sistema eléctrico, lea las 5 reglas de seguridad
Nota de antemano: Trabajar en el sistema eléctrico puede ser fatal. Por razones legales, me gustaría señalar que todos los artículos, con explicaciones escritas e imágenes, no son instrucciones de instalación completas para sistemas eléctricos. Solo recibe consejos, ayuda y sugerencias desde el punto de vista del autor y operador de este blog.
Importante: En caso de ejecución incorrecta y no conforme, no se acepta ninguna responsabilidad por daños personales o materiales. Por lo tanto, el trabajo debe ser realizado o al menos controlado por personal calificado.

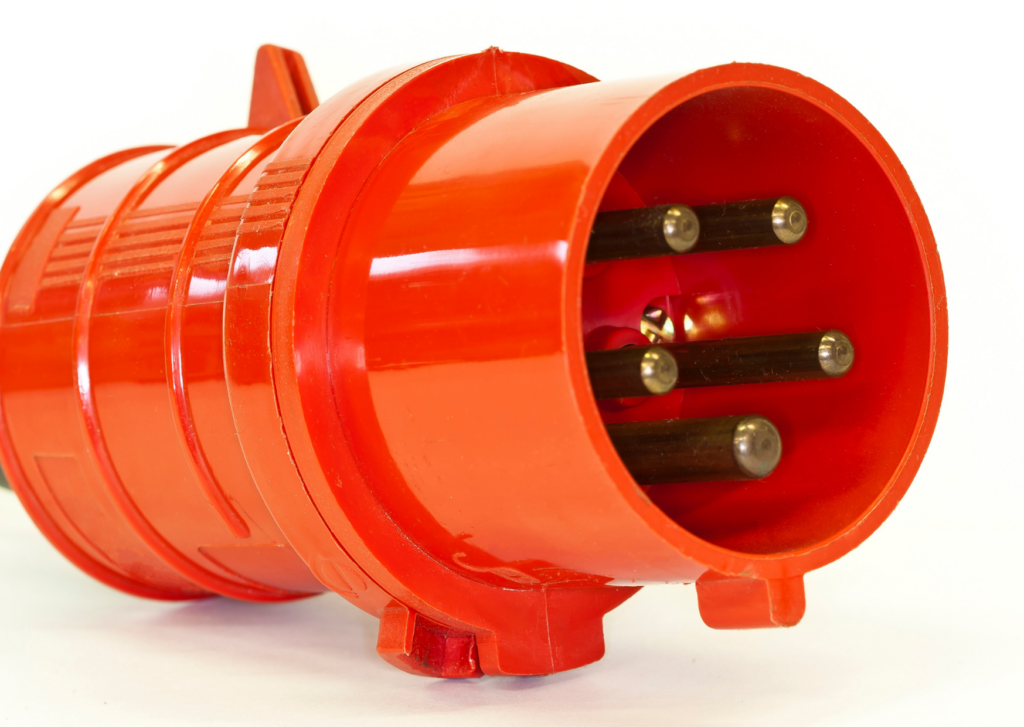

Los enchufes, acoplamientos y tomas CEE son de color «rojo» y están disponibles en los tamaños 16A, 32A, 63A y 125A. Las temperaturas de funcionamiento son admisibles entre -25° y +40°. Todos ellos deben tener un grado de protección IP de al menos IP44.
En la mayoría de los países europeos con una red de corriente alterna trifásica de 400 V, los enchufes, acoplamientos y tomas CEE de 5 pines en los tamaños 16A y 32A se utilizan como conexiones de alimentación.
La siguiente designación se anota en la carcasa roja: «3L(P)+N+PE, 6h». «3L» significa tres fases, «N» significa conductor neutro, «PE» significa tierra de protección. La denominación «6H» se refiere a la disposición de la patilla del conductor de protección en el conector redondo. «6H» significa que el conductor de protección está donde está el «6» en el reloj, es decir, en la parte inferior.
Por ejemplo, si abre un enchufe CEE de 16 A (3L+N+PE, 6h), encontrará 5 terminales de conexión y un terminal de alivio de tensión (o un prensaestopas para alivio de tensión).
Tres terminales de conexión (L1, L2, L3) son para los conductores exteriores (3 fases) de la red, un terminal de conexión es para el conductor neutro (N) y el terminal saliente y más grueso está destinado al conductor de protección (PE).
Conecte un cable de extensión a un enchufe CEE
Usando un ejemplo, me gustaría mostrarle cómo conectar un enchufe CEE de 16 A a un cable de extensión estándar disponible comercialmente (H07RN-F 5G2.5)* conectar. Se trata de un cable de goma flexible de 5 núcleos con una sección transversal del núcleo de 2,5 mm² (artículo informativo: cálculo de la sección transversal del cable).
En la práctica, este cable de extensión se usa a menudo. Se puede utilizar, por ejemplo, en habitaciones secas, húmedas y mojadas, al aire libre, en aguas industriales, en instalaciones agrícolas, en instalaciones propensas a incendios y explosiones.
Si fuera necesaria una carga aún mayor, como ácidos, álcalis, etc., seleccione un cable de extensión con la designación H07BQ-F*. Se debe seleccionar una sección transversal de al menos 2,5 mm cuadrados para enchufes de 16A.
También es importante que los hilos conductores sean flexibles, ya que el cable es móvil y los conductores podrían romperse por el constante movimiento del cable.
Se requieren los siguientes materiales y herramientas para conectar un enchufe de 16 A a un cable de extensión:
Instrucciones paso a paso:
Conexión del enchufe CEE a un cable de extensión flexible:
- Abra la tapa del enchufe CEE.
- Verifique que no haya voltaje con un probador de voltaje y asegúrelo para que no se vuelva a encender (el otro lado del cable de extensión podría estar enchufado).
- Cuando trabaje en sistemas eléctricos, observe siempre las 5 reglas de seguridad.
- Empuje la carcasa del enchufe CEE sobre el cable.
- Ahora pele el cable con un cuchillo afilado. La cubierta del cable aún debe ser lo suficientemente larga para que pueda fijarse a la abrazadera de descarga de tracción (si está disponible, algunos enchufes también tienen conexiones roscadas como descarga de tracción). Debe planificarse un margen suficiente para la longitud de la escalera. Se requiere extrema precaución al decapar. Corte con mucho cuidado el abrigo y luego dóblelo. Bajo ninguna circunstancia debe dañar el aislamiento de los cables individuales, de lo contrario se puede producir un cortocircuito.
- Sujete el alivio de tensión (si está disponible) a la cubierta del cable.

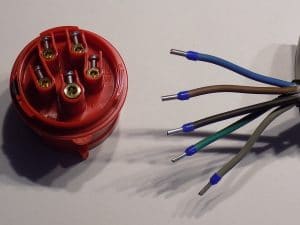

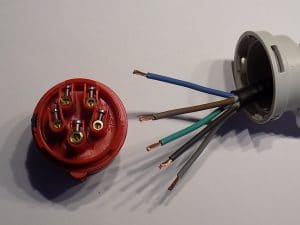

- Pele los cables con un pelacables (la longitud debe corresponder a la longitud del punto terminal o la longitud de las punteras del extremo del cable). Ahora conecte las punteras de los extremos de los cables y apriételas con unos alicates de engaste de punteras (atención, utilice la sección transversal correcta de 2,5 mm²). Vuelva a comprobar el ajuste apretado de las mangas.
- El enchufe CEE tiene cinco terminales de conexión, a saber, un terminal de conductor de protección «PE», un terminal de conductor neutro «N» y tres terminales de conductor exterior L1, L2 y L3.

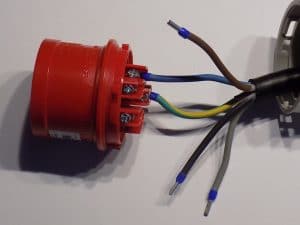

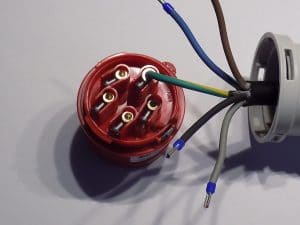

- Primero el conductor de protección (verdeamarillo) al terminal PE. Esto está etiquetado como PE. El clip PE debe sobresalir un poco en la parte inferior del conector para que, en caso de error, por ejemplo, cuando se extrae el cable del conector, sea el último en ser arrancado.
- Al conectar los conductores, se requieren las herramientas y el tacto adecuados. Asegúrese absolutamente de que no se pellizque ningún aislamiento y de que los cables no estén demasiado apretados, pero tampoco demasiado apretados. Después de cada conexión de cable, es necesario volver a comprobar tirando brevemente.
- A continuación, sujete esos azulado Conecte (conductor neutro) al terminal «N».

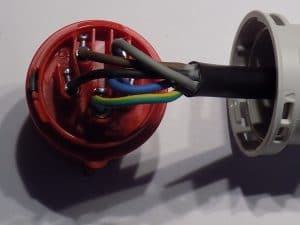

- Los 3 conductores exteriores (fases) están etiquetados como L1, L2 y L3 en el enchufe. Sujete el primer conductor exterior (marrón) al borne «L1».
- El segundo conductor exterior (negro) al borne «L2».
- El tercer conductor exterior (Gris) al borne «L3».

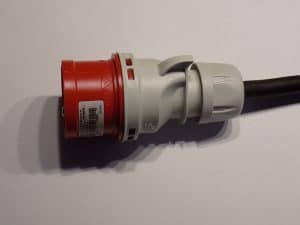

- Después de otra verificación visual y de estabilidad de los cables, y después de colocar el alivio de tensión en la cubierta del cable, cierre la carcasa y la conexión del tornillo de sellado (si está disponible) nuevamente. Muchos enchufes también tienen una conexión de tornillo de plástico como descarga de tracción, que luego debe atornillarse firmemente después de la conexión. Nuevamente, se debe tener mucho cuidado aquí para cumplir completamente con el propósito del alivio de tensión.
- ¡prueba funcional! Comprobar usando probador de voltaje* o dispositivo de medición.
Una noticia: Trabajar en el sistema eléctrico puede ser fatal. Por razones legales, me gustaría señalar que todos los artículos, con explicaciones escritas e imágenes, no son instrucciones de instalación completas para sistemas eléctricos. Solo recibe consejos, ayuda y sugerencias desde el punto de vista del autor y operador de este blog.
Importante: En caso de ejecución incorrecta y no conforme, no se acepta ninguna responsabilidad por daños personales o materiales. Por lo tanto, el trabajo debe ser realizado o al menos controlado por personal calificado.
