Conexión de un enchufe doble – instrucciones de instalación

¿Desea instalar una toma doble adicional? ¿Le gustaría pasar de una toma existente a la toma siguiente con un cable de instalación y conectar la toma doble?

Debido a nuestro progreso, con cada vez más aparatos eléctricos, la instalación eléctrica existente también está llegando a sus límites. En muchas instalaciones antiguas, a menudo solo se instalaban unos pocos enchufes. A menudo se solicita la demanda de enchufes adicionales. Instalar un enchufe doble adicional en realidad no es una tarea difícil, pero hay algunas cosas a considerar.

Lo primero que hay que comprobar es el circuito existente.

>

>1. La seguridad es un problema, especialmente en edificios antiguos. Porque no es raro que un piso completo cuelgue de un circuito en apartamentos y casas. Eventualmente, el circuito se sobrecarga a medida que se conectan más y más dispositivos. Aquí entonces se debe considerar si la extensión de los enchufes a un nuevo circuito debe instalarse con su propia protección. Si este no es el caso, no hay nada que impida una prórroga.

2. El seto. Un circuito está protegido por un disyuntor. Esto protege el circuito o la línea y los dispositivos de la instalación contra sobrecargas. Además, se recomienda un disyuntor de fuga a tierra, ya que protege a las personas de descargas eléctricas. En el caso de instalaciones antiguas no es obligatorio (protección existente), pero se recomienda la instalación posterior de un disyuntor diferencial. Un disyuntor protege los cables y dispositivos de sobrecargas. Un disyuntor de corriente residual protege a las personas y salva vidas.

3. Se debe conectar un máximo de 8 a 10 enchufes a un circuito en casas particulares. Sin embargo, esto también siempre depende de los beneficios de las distintas áreas. En un taller con muchos electrodomésticos, 8-10 enchufes en un circuito son ciertamente demasiados, al igual que en la cocina o en áreas donde se enchufan muchos electrodomésticos.

Aquí están las instrucciones, pero primero la siguiente nota:

Nota de antemano: Trabajar en el sistema eléctrico puede ser fatal. Por razones legales, me gustaría señalar que todos los artículos, con explicaciones escritas e imágenes, no son instrucciones de instalación completas para sistemas eléctricos. Solo recibe consejos, ayuda y sugerencias desde el punto de vista del autor y operador de este blog.

Importante: En caso de ejecución incorrecta y no conforme, no se acepta ninguna responsabilidad por daños personales o materiales. Por lo tanto, el trabajo debe ser realizado o al menos controlado por personal calificado.

Instale un nuevo zócalo (instalación empotrada en mampostería)

Primero, determine exactamente dónde se instalará el nuevo enchufe. La altura debe basarse en los enchufes ya instalados. Use un lápiz y un nivel de burbuja para marcar el centro del zócalo con una cruz. Es esencial asegurarse de que no haya líneas eléctricas en el área marcada. Posiblemente verifique el área con un buscador de cables.

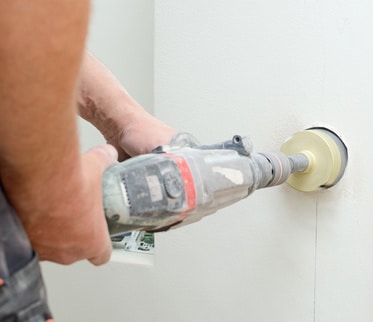

>Ahora, utilizando un taladro percutor con una broca de 68 mm, taladre la nueva caja de la mampostería, exactamente en la cruz del lápiz. La profundidad depende de la caja de empotrar, unos 60 mm.

Ahora cincele una ranura empotrada desde el zócalo existente al nuevo zócalo. Esto se puede hacer muy limpiamente con un cortador de ranuras.

Ahora coloque la caja de empotrar en la mampostería. Puede encontrar instrucciones detalladas sobre cómo hacer esto aquí.

Tienda un cable de instalación de 3 x 1,5 mm² desde la toma existente hasta la nueva toma. Saque las tomas de empotrar en los puntos previstos y pele el cable antes de introducirlo en la toma de empotrar. El revestimiento del cable de instalación pelado debe sobresalir en el enchufe como máximo 2 mm.

Limpie la ranura nuevamente.

conectar enchufes. Antes de hacer esto, verifique nuevamente las líneas existentes por la ausencia de voltaje.

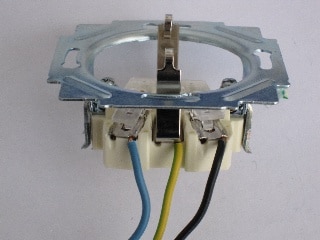

Ahora conecte primero el enchufe recién instalado (vea la imagen a continuación).

Ahora conecte el cable de conexión al nuevo enchufe en el enchufe existente. Importante: ahora suelte el cable saliente del enchufe 1:1. Un enchufe tiene dos terminales por conexión. Por lo tanto, todavía debe haber un polo de conexión libre por conductor. Si ambas conexiones ya están ocupadas, los cables deben sujetarse 1:1 en la caja de empotrar mediante terminales enchufables. Tierra tan protectora (verdeamarillo) al conductor de protección, conductor neutro (azul) a conductor neutro y fase (negro o marrón) en fase.

Aquí hay instrucciones detalladas sobre cómo conectar un enchufe.

>Instale un nuevo zócalo (instalación en superficie)

Por ejemplo, desea instalar una nueva toma doble de superficie en su sótano o en el taller. Quiere alejarse de una toma existente con un cable de instalación (NYM-J 3 x 1,5 mm²) y conectar la nueva toma doble.

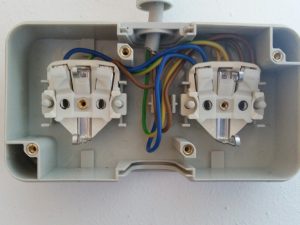

Cada enchufe tiene dos conexiones enchufables en las conexiones. Esto significa que se pueden conectar la línea de suministro y una línea de descarga (a la siguiente toma). Si ambas ranuras ya están conectadas, una caja de conexiones puede resolver el problema.

>Después de conectar el enchufe, vuelva a colocar las cubiertas del enchufe. Ahora se puede volver a asegurar y definitivamente se debe realizar una verificación de los enchufes.

Instalar y conectar un nuevo enchufe doble en realidad no es una tarea difícil. Solo necesitas hacer los trabajos paso a paso. El cincelado de ranuras y el tendido de cables deberían ser posibles incluso para los legos. El trabajo de conexión y las pruebas deben ser realizados por profesionales.

Herramientas para instalar un enchufe doble.

Le gustaría ampliar su instalación actual e instalar una nueva toma doble de superficie. Necesita el siguiente material y herramientas para poder conectar la toma doble:

• • Toma doble de superficie
  • Cable de instalación NYM-J 3 x 1,5 mm²
  • tacos / tornillos
  • Tubo de fontanería de PVC + abrazaderas
  • nivel
  • Lápiz
  • cortadores laterales
  • Destornillador pelacables
  • probador de voltaje*
  • Cuchillo
  • metro de madera

💡 ¿Eres un aficionado al bricolaje con talento y te gustaría hacer tú mismo muchas cosas relacionadas con la instalación eléctrica? Luego obtenga el libro de práctica del especialista. Aquí aprenderás todo sobre la instalación eléctrica en tu propia casa. Desde la planificación hasta la inspección final y lo explica en la práctica, todos los circuitos están construidos 1:1 sobre una tabla de madera. Todo es muy práctico y por lo tanto fácil de entender, nada de teoría seca. ¡Imprescindible para los aficionados al bricolaje experimentados! Puedes pedirlo aquí:
