En este artículo, discutiremos la derivación del factor de galgas extensométricas. La galga extensométrica es un transductor pasivo que convierte la deformación producida por una fuerza en un cambio en la resistencia.
Primero entenderemos la terminología básica utilizada en la galga extensiométrica.
Estrés
El estrés se define como una fuerza restauradora por unidad de área de cualquier material dado. Se denota con la letra griega σy se mide usando Pascal oN/m2.

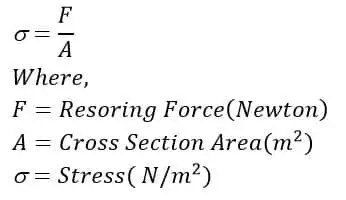

El estrés se expresa matemáticamente como:
Cepa
La tensión es la cantidad de deformación experimentada por el cuerpo en la dirección de la fuerza aplicada, dividida por las dimensiones iniciales del cuerpo. La deformación es una cantidad adimensional que define el cambio relativo de forma.

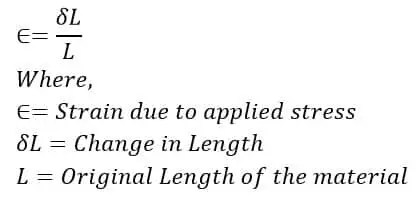

La tensión se representa matemáticamente como:
Medidor de tensión
Una galga extensiométrica es un sensor cuya resistencia variará cuando se aplique cualquier fuerza. Un medidor de tensión convierte la fuerza, la presión, la tensión, el peso, etc., en un cambio en la resistencia eléctrica que luego se mide.
Cuando se aplica cualquier fuerza externa a un objeto, se produce una deformación en la forma del objeto. La deformación observada en la forma puede ser tanto de compresión como de tracción. Esto se llama tensión. Esta deformación se mide con una galga extensométrica.
Derivación del factor de galgas extensométricas
La derivación del factor de medición de tensión es un ejemplo del transductor pasivo que utiliza la variación de la resistencia eléctrica en cualquier cable para detectar la tensión producida por una fuerza sobre los cables. Los medidores de tensión de resistencia también se denominan medidores piezorresistivos.
Cuando cualquier calibre se somete a un esfuerzo positivo, la longitud aumenta mientras que el área de la sección transversal disminuye. La resistencia del conductor es directamente proporcional a su longitud e inversamente proporcional a su área de la sección transversal, por lo que la resistencia del calibre aumenta con la deformación positiva. Hay muchos detectores y transductores, por ejemplo, celdas de carga, medidores de torque, manómetros, sensores de temperatura, etc., que emplean la Derivación del Factor de Medición de Extensión como transductores secundarios.
Los tipos de derivaciones del factor de galgas extensiométricas son:
- Galga extensiométrica no adherida
- Medidor de tensión adherido
Medidor de tensión de resistencia no adherida
La galga extensiométrica de resistencia no adherida consta de un cable estirado entre dos puntos en un medio aislante, como el aire. En este tipo, la galga extensiométrica no está directamente unida a la superficie que está sujeta a la tensión. En cambio, el cable se estira entre dos marcos con la ayuda de pasadores de aislamiento. Los cables se mantienen bajo tensión para evitar el pandeo y/o la vibración libre. La derivación del factor de galga extensiométrica no adherida generalmente se conecta en un circuito de puente. El puente está equilibrado sin que se le aplique ninguna carga.
Especificaciones de la galga extensiométrica no adherida
- El tamaño típico es de 0,003 mm de diámetro y 25 mm de longitud.
- La resistencia es de 120W, 350W a 1000W
- El voltaje máximo de excitación es de 5V a 10V
- Material de construcción: nicromo, constantan, níquel.
Ventajas de la galga extensiométrica no adherida
- Tiene mayor precisión.
- Se pueden utilizar en el rango de ±0,15 % de deformación.
- Desventajas de la galga extensiométrica no adherida:
- Requieren más espacio.
Medidor de tensión de resistencia adherida
Las galgas extensométricas adheridas se colocan o unen directamente en la superficie de cualquier dispositivo o componente que esté sujeto a tensión. Se dividen en 3 tipos diferentes:
1. Medidor de tensión tipo cable
Están disponibles en tipos unidos y no unidos. En el tipo adherido, la galga extensiométrica se coloca directamente sobre la superficie de la estructura bajo prueba. Para colocar la galga extensométrica en la estructura se utilizan adhesivos que se encargan de transmitir la deformación de la estructura a los cables de la galga. Este tipo de calibre se fabrica básicamente en cuatro variedades. Ellos son:

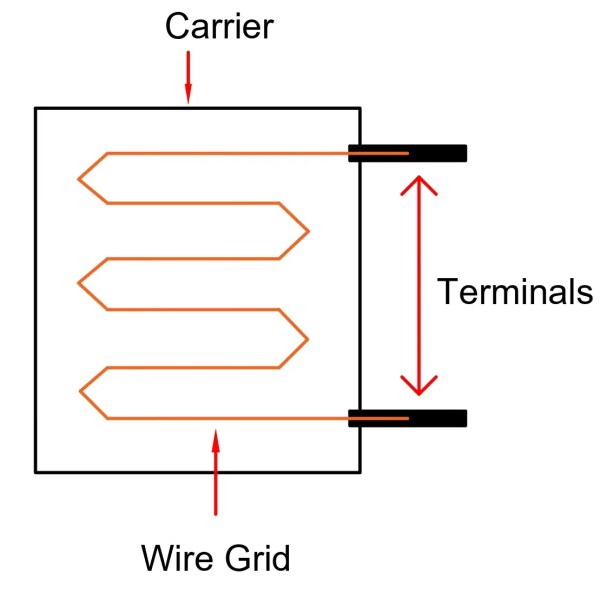

a. Calibre de alambre de rejilla plana
En los calibres de alambre de rejilla plana, el alambre fino se enrolla hacia adelante y hacia atrás (es decir, se dispone en forma de rejilla) y luego se pega sobre un material de respaldo (por ejemplo, epoxi, papel, etc.), con la ayuda de un adhesivo

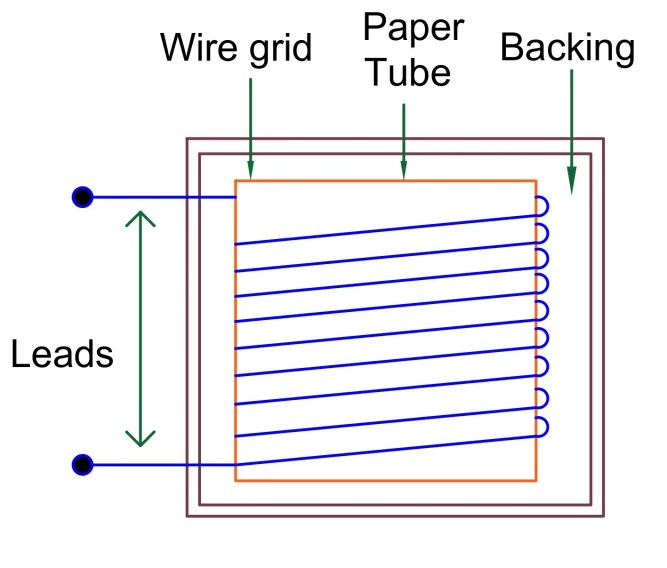

b. Calibre de alambre envolvente:
En un calibre de alambre envolvente, un alambre fino se enrolla en una tira delgada o en un tubo de papel aplanado. Se pueden hacer más pequeños en longitud para el mismo valor de resistencia en comparación con el tipo de rejilla plana. En el tipo de calibre de alambre envolvente, la rejilla de alambre está entre los dos planos, el calibre tiene un espesor de superficie muy alto. Entonces, la fluencia y la histéresis aumentan.
C. Calibre de un solo cable
El tipo de calibre de cable de un solo cable está diseñado principalmente para evitar cualquier factor de sensibilidad cruzada. Estos se forman cuando los cables individuales se estiran y se colocan como se muestra a continuación. Para evitar la formación de bucles en el mismo material, también se unen (soldan) alambres de cobre gruesos en los extremos. Debido a esto, la sensibilidad cruzada se reduce en gran medida.

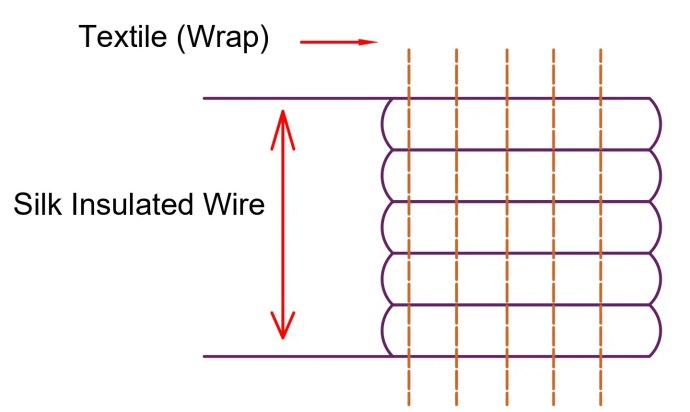

D. Indicador de tipo tejido
Un calibre de tipo tejido se forma cuando un alambre eureka con aislamiento de seda se enrolla como trama en una envoltura textil o de rayón. Estos medidores pueden medir grandes deformaciones. También se utilizan para realizar ensayos en pieles y tejidos.
2. Medidor de tensión tipo lámina
Los calibres de lámina difieren de los calibres de alambre en la construcción. En los calibres de lámina, el patrón de cuadrícula requerido se forma con una lámina muy delgada que es del mismo material que se usa para los calibres de alambre. Debido a la mayor relación entre el área de la superficie y el área de la sección transversal, tiene una mayor capacidad de disipación de calor y, por lo tanto, tiene una mejor estabilidad térmica. La reproducibilidad de la tensión es excelente.
Especificaciones de la galga extensiométrica adherida
- Tamaño típico = 3 mm × 3 mm × 3 mm, pero a veces más grande que 2,5 mm × 12,5 mm
- Resistencia = 120W a 1000W
- Voltaje máximo de excitación = 5V a 10V
- Los materiales de construcción son aleaciones de cobre nicromo, níquel-cromo o níquel ferroso.
Ventajas de la galga extensiométrica adherida
- Tiene mayor precisión.
- Alta sensibilidad y estabilidad.
- Se puede hacer una unión perfecta.
- Puede medir alta presión.
Desventajas de la galga extensométrica adherida
- Estos son sensibles a los cambios de temperatura.
Derivación del factor de galgas extensométricas
Lo sabemos
Como resultado de la deformación, dos parámetros físicos son de particular interés.
- El cambio en la resistencia de calibre.
- El cambio de longitud.
La medida de la sensibilidad de un material a la deformación se llama factor de calibre (GF). Es la relación del cambio en la resistencia ΔR/R por cambios en la longitud Δl/l
Dado que la deformación se define como el cambio de longitud dividido por la longitud original,
Poniendo el valor de la deformación en la ecuación (1), obtenemos
donde σ es una deformación en la dirección lateral.

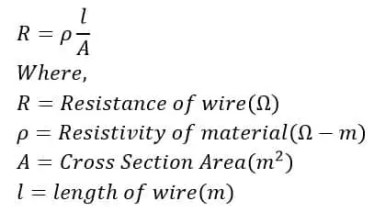

La resistencia del conductor de sección transversal uniforme es
Desde
dónde
- ρ= resistencia específica del conductor
- yo = longitud del conductor
- d= diámetro del conductor

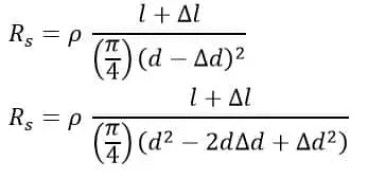

Cuando este conductor se esfuerza debido a la cepala longitud del conductor aumenta en Δyo y simultáneamente disminuye en Δd de diámetro. Por lo tanto, la resistencia del conductor se puede escribir como

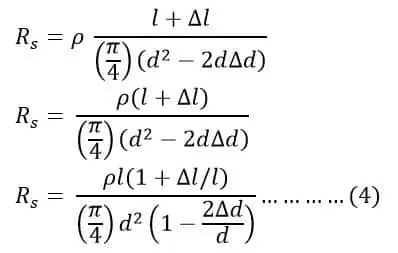

Como Δd es muy pequeño, Δd2 puede ser descuidado
Ahora según Relación de Poisson μ se define como la relación entre la deformación en la dirección lateral y la deformación en la dirección axial, es decir,
Sustituyendo el valor Δd/d de la ecuación (5) en la ecuación (4), obtenemos

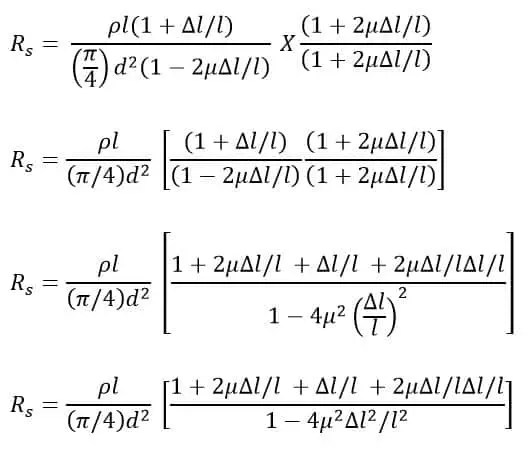

Racionalizando la ecuación anterior, obtenemos

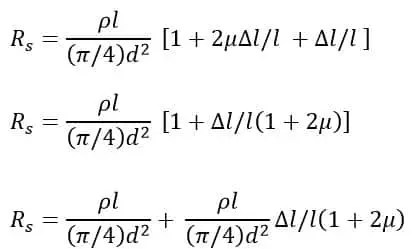

Desde Δyo es muy pequeña, podemos despreciar las potencias superiores de Δyo.
De la ecuación número 3,
Por lo tanto,

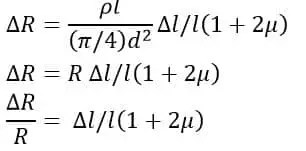

El cambio en la resistencia es
El factor de calibre será
