¿Alguna vez te has preguntado cómo los diferentes tipos de filtros afectan el sonido y la imagen que experimentamos a diario? En el fascinante mundo de la señal electrónica, los filtros de paso bajo y paso alto juegan un papel fundamental en la manipulación de frecuencias. En este artículo, desvelaremos las diferencias clave entre estos dos tipos de filtros, explorando sus propios secretos y aplicaciones en la música, la producción audiovisual y mucho más. Prepárate para sumergirte en el ámbito de la ingeniería de señales, donde comprender estas herramientas puede transformar por completo tu forma de crear y percibir arte. ¡Empecemos!
¿Alguna vez te has preguntado qué diferencia hay entre un filtro de paso bajo y un filtro de paso alto? ¡No te preocupes, estás en el lugar correcto! En este artículo, exploraremos las características y usos de estos dos tipos de filtros, para que puedas entender de una vez por todas cómo funcionan y cuál es la mejor opción para tus necesidades. Así que prepárate para sumergirte en el fascinante mundo de la filtración de señales y descubrir cuál es la diferencia entre el filtro de paso bajo y el filtro de paso alto.
filtros son un tipo especial de circuito que permite el paso de señales que tienen una frecuencia dentro de un rango específico. El rango de frecuencia puede tener una frecuencia de corte inferior y ninguna frecuencia de corte superior o una frecuencia de corte superior y ninguna frecuencia de corte inferior o una frecuencia de corte superior e inferior. Los filtros también se pueden usar para bloquear señales que pertenecen a un determinado rango de frecuencia. Los filtros se pueden dividir en 4 categorías que son:
En este artículo, vamos a discutir las diferencias entre el filtro de paso bajo y el filtro de paso alto.
Diferencia entre el filtro de paso bajo y el filtro de paso alto en forma tabular
En la siguiente tabla, hemos señalado algunas diferencias entre el filtro de paso bajo y el filtro de paso alto.
Filtro de paso bajo
Filtro de paso alto
Un filtro que permite que las señales de baja frecuencia pasen por la salida y bloquea las señales de alta frecuencia se denomina filtro de paso bajo.
Un filtro que permite que las señales de alta frecuencia pasen por la salida y bloquea las señales de baja frecuencia se denomina filtro de paso alto.
Un filtro de paso bajo permite la señal que tiene una frecuencia por debajo de la frecuencia de corte.
Un filtro de paso alto permite la señal que tiene una frecuencia por encima de la frecuencia de corte.
Un filtro de paso bajo atenúa los componentes de alta frecuencia de la señal de entrada.
Un filtro de paso alto atenúa los componentes de baja frecuencia de la señal de entrada.
Un filtro de paso bajo conserva los componentes de baja frecuencia de la señal de entrada.
Un filtro de paso alto conserva los componentes de alta frecuencia de la señal de entrada.
En un filtro de paso bajo pasivo, conectamos la fuente con la resistencia y obtenemos la salida a través del capacitor.
En un filtro de paso alto pasivo, conectamos la fuente con el capacitor y obtenemos la salida a través de la resistencia.
Se utiliza principalmente en circuitos demoduladores para eliminar componentes de alta frecuencia, eliminando el efecto de aliasing de las señales, etc.
Se utiliza un filtro de paso alto para reducir el efecto del ruido en las señales, en los amplificadores, en la nitidez de una imagen en el procesamiento de imágenes, etc.
¿Qué es el filtro de paso bajo?
El filtro que permite que todas las señales que tienen frecuencias inferiores a una frecuencia de corte pasen a través de la salida se denomina filtro de paso bajo. Atenúa los componentes de alta frecuencia de la señal y deja pasar los componentes de baja frecuencia de la señal.
Se puede realizar un filtro de paso bajo utilizando un circuito RC. Si conectamos la resistencia seguida de un capacitor en serie y conectamos la fuente con la resistencia, entonces este circuito actuará como un filtro de paso bajo y obtendremos la salida a través del capacitor. La frecuencia de corte viene dada por 1/2πRC. El diagrama del circuito se muestra a continuación.

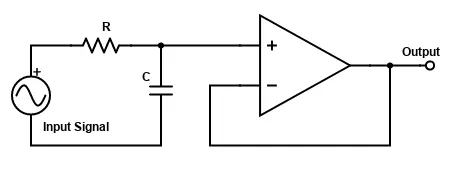

>Un filtro de paso bajo realizado con un circuito RC se denomina filtro de paso bajo pasivo, ya que utiliza componentes pasivos. También podemos hacer LPF activo usando componentes activos como OPAMP. En este caso, también, necesitamos usar un circuito de filtro de paso bajo RC. Luego, la salida se alimenta a la entrada no inversora del OPAMP. Un filtro activo amplifica la señal de salida y se puede ajustar la ganancia. El diagrama de circuito de un filtro de paso bajo activo de ganancia unitaria se muestra a continuación:
>El filtro de paso bajo es un componente muy importante. Es ampliamente utilizado en el sistema de comunicación para eliminar el efecto de aliasing, en circuitos demoduladores para eliminar componentes de alta frecuencia y para muchos más propósitos.
¿Qué es el filtro de paso alto?
El filtro que deja pasar por la salida todas las señales que tienen frecuencias superiores a una frecuencia de corte se denomina filtro de paso alto. Un HPF atenúa los componentes de baja frecuencia de una señal y deja pasar los componentes de alta frecuencia de la señal.
Un filtro de paso alto también se puede realizar mediante un circuito RC. Aquí también, conectamos la resistencia y el capacitor en serie, pero la diferencia es que aquí conectamos la fuente con el capacitor y obtenemos la salida a través de la resistencia. La frecuencia de corte para el filtro de paso alto también viene dada por 1/2πRC. El diagrama de circuito para un filtro de paso alto que usa un circuito RC se proporciona a continuación:

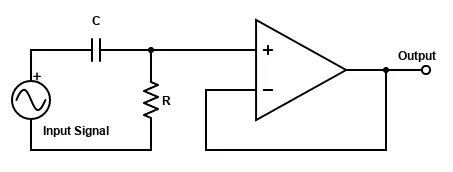

>Al igual que un filtro de paso bajo activo, también podemos hacer un filtro de paso alto activo. Aquí también usamos un componente activo como OPAMP. Pero nuevamente, primero debemos usar un filtro de paso alto RC. La salida del filtro se alimenta al terminal no inversor del OPAMP. Usando la configuración del amplificador no inversor, podemos ajustar la ganancia y aumentar la calidad de la señal. El circuito de un filtro de paso alto activo de ganancia unitaria se muestra a continuación:
>Al igual que el filtro de paso bajo, el filtro de paso alto también se usa ampliamente en la comunicación. Generalmente, se utiliza para reducir el efecto del ruido en la señal, agudizar la imagen en el procesamiento de imágenes, etc.
Conclusión
Para resumir este artículo, podemos decir que los filtros de paso bajo y los filtros de paso alto son de naturaleza complementaria. Tienen algunas propiedades comunes, como que la frecuencia de corte de ambos filtros viene dada por 1/2πRC. Las diferencias entre ellos son complementarias, es decir, atenuación de frecuencia, preservación de frecuencia, etc. El filtro de paso bajo y el filtro de paso alto son componentes muy importantes y se usan ampliamente en comunicaciones, procesamiento de imágenes y en algunos dispositivos, como un amplificador de audio.
Autor
Subhrajyoti Choudhury
Diferencia entre el filtro de paso bajo y el filtro de paso alto
¿Alguna vez te has preguntado cómo los diferentes tipos de filtros afectan el sonido y la imagen que experimentamos a diario? En el ámbito de la señal electrónica, los filtros de paso bajo y filtros de paso alto juegan un papel fundamental en la manipulación de frecuencias. En este artículo, desvelaremos las diferencias clave entre estos dos tipos de filtros, explorando sus características y aplicaciones.
¿Qué es un filtro de paso bajo?
Un filtro de paso bajo (LPF) es un dispositivo que permite que las señales con frecuencias inferiores a una frecuencia de corte específica pasen, mientras atenúa las señales con frecuencias más altas. Se utiliza comúnmente en sistemas de comunicación para eliminar el ruido de alta frecuencia y evitar el aliasing de señales.
¿Qué es un filtro de paso alto?
Por otro lado, un filtro de paso alto (HPF) permite el paso de señales con frecuencias superiores a una frecuencia de corte determinada, atenuando aquellas con frecuencias más bajas. Estos filtros son útiles para eliminar el ruido de baja frecuencia, mejorar la claridad del sonido y aumentar la nitidez en imágenes procesadas.
Diferencias clave entre el filtro de paso bajo y el filtro de paso alto
| Filtro de Paso Bajo | Filtro de Paso Alto |
|---|---|
| Permite el paso de señales de baja frecuencia y bloquea las de alta frecuencia. | Permite el paso de señales de alta frecuencia y bloquea las de baja frecuencia. |
| Atenúa los componentes de alta frecuencia. | Atenúa los componentes de baja frecuencia. |
| Generalmente utilizado en circuitos demoduladores y control de aliasing. | Utilizado en la reducción de ruido y mejora de la claridad de señales. |
| Se puede construir usando componentes pasivos o activos. | También se puede construir utilizando componentes pasivos o activos. |
Aplicaciones prácticas de los filtros
Los filtros tienen diversas aplicaciones en varios campos:
- En audio: Mejorar la calidad del sonido eliminando frecuencias no deseadas.
- En procesamiento de imágenes: Aumentar la claridad y reducir el ruido visual.
- En comunicaciones: Mantener la integridad de las señales transmitidas.
Preguntas Frecuentes (FAQs)
¿Qué componentes se utilizan para construir filtros de paso bajo y alto?
Los filtros de paso bajo y paso alto pueden estar construidos utilizando resistencias, capacitores e inductores. Los circuitos pasivos utilizan solo estos componentes, mientras que los filtros activos incorporan amplificadores operacionales para mejorar el rendimiento.
¿Cómo se determina la frecuencia de corte de un filtro?
La frecuencia de corte de un filtro se puede calcular utilizando la fórmula ( f_c = frac{1}{2pi RC} ) para circuitos RC, donde ( R ) es la resistencia y ( C ) es la capacitancia del circuito.
¿En qué situaciones es mejor utilizar un filtro de paso alto?
Los filtros de paso alto son más efectivos cuando se desea eliminar señales de baja frecuencia, como el ruido de fondo, y se requiere mayor claridad en las señales de alta frecuencia. Esto es particularmente útil en aplicaciones de audio y procesamiento de imagen.
Conclusión
Comprender la diferencia entre los filtros de paso bajo y paso alto es esencial para optimizar la manipulación de señales en diversos ámbitos. Al elegir el filtro adecuado para tus necesidades, podrás mejorar la calidad de tus proyectos audiovisuales, comunicaciones y más.
Para más información sobre filtros y su funcionamiento, visita Itztli o consulta la página de Wikipedia.
