Diferencia entre el hierro móvil y el instrumento de bobina móvil
En el fascinante mundo de la ingeniería y la física, los instrumentos de medición juegan un papel crucial para entender y manipular nuestro entorno. Dos de los más comunes, el hierro móvil y el instrumento de bobina móvil, podrían parecer similares a simple vista, pero encierran diferencias fundamentales que impactan en su funcionamiento y aplicaciones. ¿Te has preguntado cómo estos dispositivos convierten energía en movimientos medibles y qué los hace únicos? Acompáñanos en este viaje para descubrir las claves que diferencian al hierro móvil del instrumento de bobina móvil y cómo cada uno de ellos contribuye a la precisión y eficacia de las mediciones en diversas disciplinas. ¡Sumérgete en el apasionante universo de la electromecánica!
¿Sabías que hay una gran diferencia entre el hierro móvil y el instrumento de bobina móvil? Si te intriga saber cuál es la distinción entre estos dos elementos, estás en el lugar correcto. En este artículo, exploraremos las características de ambos y descubriremos cuál es mejor para tus necesidades. ¡No te lo pierdas!
Este artículo describe las principales diferencias entre los instrumentos de hierro móvil y los de bobina móvil. Con el fin de determinar los parámetros eléctricos de los circuitos electrónicos, se han desarrollado numerosos instrumentos.
Algunos de los instrumentos de medición electrónicos utilizados para la medición de cantidades eléctricas como corriente, voltaje, potencia, resistencia, etc. son instrumentos de bobina móvil, instrumentos de hierro móvil, vatímetros, multímetros, etc.
En este artículo, discutiremos las principales diferencias entre dos de estos instrumentos de medición, a saber: el Instrumento de hierro móvil e instrumento de bobina móvil. Pero antes, se da una breve introducción sobre ambas medidas para obtener una mejor comprensión de ambos instrumentos de medición.

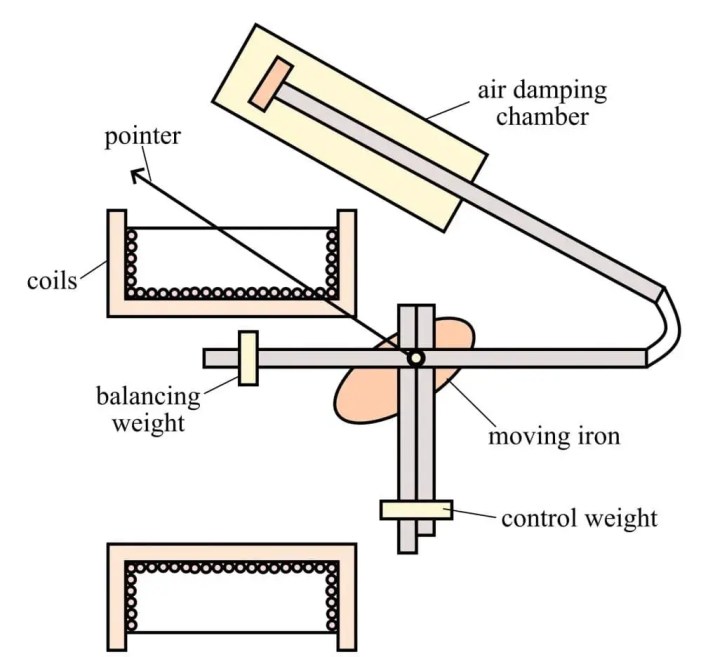

¿Qué es un instrumento de hierro en movimiento?
A instrumento de hierro en movimiento se define como el tipo de instrumento de medida utilizado para medir flujos de corriente tanto alterna como continua en cualquier circuito electrónico. El instrumento de hierro en movimiento se utiliza principalmente para la medición de corriente y voltaje en cualquier equipo o dispositivo electrónico. Se compone principalmente de una paleta de hierro móvil y un electroimán.
>El principio de funcionamiento de un instrumento con núcleo de hierro en movimiento se basa en los fenómenos de inducción electromagnética. En este fenómeno, una pieza de hierro dulce se coloca en un fuerte campo magnético generado por medio de un electroimán. La fuerza del campo magnético producido es directamente proporcional a la cantidad de corriente suministrada al electroimán.
El campo magnético ejerce una fuerza sobre la pieza de núcleo de hierro, provocando así su desviación. Un puntero unido a la paleta de hierro en movimiento apunta a la magnitud de la corriente o el voltaje que fluye a través del dispositivo electrónico conectado. El instrumento de hierro en movimiento se puede utilizar para la medición de CA y CC.
El símbolo del instrumento de hierro en movimiento se da a continuación.
>

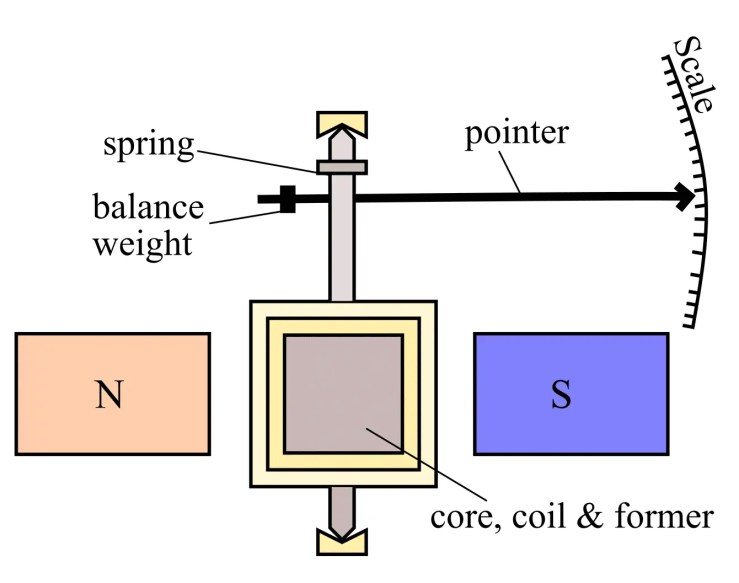

¿Qué es un instrumento de bobina móvil?
A instrumento de bobina móvil se define como el tipo de instrumento de medida utilizado para medir únicamente el flujo de corriente continua en cualquier circuito electrónico. El instrumento de bobina móvil, compuesto principalmente por una bobina móvil y un electroimán, se utiliza para medir voltaje, corriente y resistencia o, a veces, también se comporta como un galvanómetro.
>El principio de funcionamiento de un instrumento con núcleo de hierro en movimiento es similar al funcionamiento de un motor de corriente continua. Aquí, en lugar de un núcleo de hierro dulce, una bobina conductora se mantiene en un campo magnético generado por un imán permanente, cuya rotación ayuda a medir la cantidad de voltaje y corriente que fluye a través del dispositivo electrónico conectado.
El instrumento de bobina móvil también se conoce como instrumento de bobina móvil de imán permanente (PMMC) debido a la presencia de un imán permanente dentro del instrumento con el fin de producir un campo magnético.
El símbolo del instrumento de bobina móvil se muestra a continuación.
>Diferencia entre el hierro móvil y el instrumento de bobina móvil
La tabla que se muestra a continuación destaca las diferencias importantes entre los dos medios populares de medición, a saber: el instrumento de hierro móvil y el instrumento de bobina móvil.
Parámetro
Instrumento de hierro en movimiento
Instrumento de bobina móvil
Descripción
Un instrumento de hierro en movimiento implica la atracción de una paleta de hierro dulce a un electroimán con el fin de medir el voltaje.
Un instrumento de bobina móvil implica la atracción de una bobina conductora a un imán permanente con el fin de medir el voltaje.
Principio de funcionamiento
El instrumento de hierro en movimiento funciona según la teoría de la atracción magnética, en la que un material magnético es atraído por un campo magnético existente.
El instrumento de bobina móvil se basa en el funcionamiento de un motor de CC en el que se ejerce una fuerza sobre el conductor que transporta corriente mantenido en un campo magnético, lo que da como resultado la rotación de la bobina.
Escala de medición
La escala de medición de un instrumento de hierro en movimiento no es estable ni uniforme.
Mientras que la escala de medición de un instrumento de bobina móvil es estable o uniforme.
Medir cantidades
Un instrumento de bobina móvil es capaz de medir formas de corriente tanto directas como alternas.
Un instrumento de bobina móvil es capaz de medir solo el flujo de corriente continua a través de dispositivos electrónicos.
Dependencia del movimiento del puntero
La posición del puntero es linealmente proporcional al cuadrado de la magnitud de la corriente en el caso de un instrumento de hierro en movimiento.
La posición del puntero es linealmente proporcional a la bobina portadora de corriente en el caso de un instrumento de bobina móvil.
Construcción
Debido al uso de una bobina estática en el caso de un instrumento de hierro en movimiento, su construcción o diseño es relativamente menos complicado.
Debido al uso de una bobina giratoria y un campo magnético estático, en el caso de un instrumento de bobina móvil, su construcción o diseño es comparativamente mucho más complejo.
Par de control
El control de resorte o control de gravedad es responsable de generar el par de control en un instrumento de hierro en movimiento.
El resorte de control es responsable de generar el par de control en un instrumento de bobina móvil.
Tipo de amortiguación
Los instrumentos de hierro en movimiento experimentan una amortiguación por fricción del aire.
Mientras que los instrumentos de bobina móvil experimentan amortiguación por corrientes de Foucault.
Causa del campo magnético.
El campo magnético se genera por medio de un electroimán en el caso de un instrumento de hierro en movimiento.
El campo magnético se genera por medio de un imán permanente en el caso de un instrumento de bobina móvil.
Sensibilidad
Los instrumentos de hierro en movimiento tienen una tasa de sensibilidad comparativamente menor.
Los instrumentos de bobina móvil tienen una tasa de sensibilidad comparativamente más alta.
Alcance actual
10mA a 100A es el rango de magnitud de corriente que puede medir el instrumento de hierro en movimiento.
10 µA a 100 mA es el rango de magnitud de corriente que puede medir el instrumento de bobina móvil.
Diseño de bobina
Basado en la cantidad de corriente o voltaje medido por el instrumento de hierro en movimiento, se diseña la bobina.
La bobina de un instrumento de bobina móvil se compone de un alambre delgado con un número mínimo de vueltas.
Elemento de rotación
Un núcleo o paleta de hierro dulce es el principal elemento de rotación utilizado para medir las magnitudes de corriente y voltaje.
La bobina conductora de alambre delgado es el principal elemento de rotación utilizado para medir las magnitudes de corriente y voltaje.
Pérdida por histéresis
Un instrumento de hierro en movimiento está sujeto a una pérdida por histéresis.
Un instrumento de bobina móvil no está sujeto a pérdida por histéresis.
Consumo de energía
El consumo de energía de un instrumento de hierro en movimiento es relativamente alto.
El consumo de energía de un instrumento de bobina móvil es relativamente bajo.
Gastos
Los instrumentos de hierro en movimiento son comparativamente más baratos y asequibles.
Los instrumentos de bobina móvil son comparativamente más costosos.
Precisión
La precisión de medición de los instrumentos de hierro en movimiento es relativamente baja.
Los valores medidos de los instrumentos de bobina móvil son muy precisos.
Solicitud
Los instrumentos de hierro en movimiento encuentran principalmente sus aplicaciones como puntero o dispositivo indicador de medición.
Los instrumentos de bobina móvil encuentran principalmente sus aplicaciones como instrumentos de medición de corriente continua (CC).
Conclusión
En conclusión, este artículo analiza en detalle las diferencias clave entre los instrumentos de hierro móvil y los instrumentos de bobina móvil. Se puede observar que la principal diferencia que distingue a estos dos dispositivos de medición es que el instrumento de hierro en movimiento se utiliza principalmente como un instrumento indicador para Medición de corriente continua y alterna. formularios a través de cualquier equipo electrónico. Mientras que el instrumento de bobina móvil se utiliza principalmente para la medición de corriente continua solo.
Diferencia entre el Hierro Móvil y el Instrumento de Bobina Móvil
Introducción
En el fascinante mundo de la ingeniería y la física, los instrumentos de medición juegan un papel crucial para entender y manipular nuestro entorno. Dos de los más comunes son el hierro móvil y el instrumento de bobina móvil. Aunque pueden parecer similares a simple vista, encierran diferencias fundamentales que impactan en su funcionamiento y aplicaciones.
¿Qué es un Instrumento de Hierro Móvil?
El instrumento de hierro móvil se utiliza para medir flujos de corriente tanto alterna como continua en circuitos electrónicos. Este instrumento se compone principalmente de una paleta de hierro móvil y un electroimán.
Su funcionamiento se basa en inducción electromagnética, donde una pieza de hierro dulce se coloca en un fuerte campo magnético producido por un electroimán. La fuerza del campo magnético es directamente proporcional a la corriente suministrada.
¿Qué es un Instrumento de Bobina Móvil?
El instrumento de bobina móvil, por otro lado, se utiliza exclusivamente para medir el flujo de corriente continua. Se compone de una bobina móvil y un imán permanente. Este dispositivo se basa en el principio de un motor de corriente continua, donde la bobina conductora se encuentra en un campo magnético creado por el imán permanente.
Diferencias Clave
A continuación, se detallan las diferencias clave entre ambos instrumentos:
| Parámetro | Hierro Móvil | Bobina Móvil |
|---|---|---|
| Descripción | Atracción de paleta de hierro a un electroimán. | Atracción de bobina a un imán permanente. |
| Tipo de corriente | Alterna y continua. | Solo continua. |
| Principio de funcionamiento | Inducción electromagnética. | Movimiento por fuerza magnética. |
| Escala de medición | No uniforme. | Uniforme. |
| Construcción | Menos compleja. | Más compleja. |
| Aplicaciones | Mide voltaje y corriente. | Mide voltaje, corriente y resistencia. |
Conclusión
tanto el hierro móvil como el instrumento de bobina móvil son herramientas esenciales en la medición eléctrica. La elección entre uno u otro depende de las necesidades específicas de la tarea en cuestión. Mientras que el hierro móvil es útil para medir diferentes tipos de corriente, el instrumento de bobina móvil es preferido para aplicaciones que requieren precisión en corriente continua.
Preguntas Frecuentes (FAQs)
¿Cuál es la principal ventaja del instrumento de bobina móvil?
La principal ventaja del instrumento de bobina móvil es su alta sensibilidad y precisión en la medición de corriente continua.
¿Se puede utilizar el instrumento de hierro móvil para corriente alterna?
Sí, el instrumento de hierro móvil puede medir tanto corriente alterna como continua, lo que lo hace más versátil en algunas aplicaciones.
¿Qué tipo de mantenimiento requieren estos instrumentos?
Ambos instrumentos requieren un mantenimiento regular para garantizar su precisión. Esto incluye calibración y limpieza para evitar interferencias en la medición.
