Diferencia entre circuito abierto y circuito cerrado | Ejemplo
¿Te has preguntado alguna vez cómo funcionan los dispositivos eléctricos que usamos a diario? La respuesta está en la configuración de los circuitos, que pueden ser abiertos o cerrados. Aunque estos términos suenen técnicos, entender sus diferencias es clave para descifrar el funcionamiento de un sinfín de aparatos, desde tu teléfono móvil hasta las luces de tu hogar. En este artículo, exploraremos de manera sencilla y práctica qué distingue a un circuito abierto de uno cerrado, acompañados por ejemplos que te ayudarán a visualizar mejor estos conceptos. ¡Prepárate para iluminar tu conocimiento sobre circuitos eléctricos!
¿Te confundes entre un circuito abierto y un circuito cerrado? No te preocupes, en este artículo te explicaremos de manera sencilla y clara cuáles son las diferencias entre ambos. Descubre cómo funcionan y cuál es la mejor opción según tus necesidades. No te lo pierdas, ¡continúa leyendo!
La principal diferencia entre el circuito abierto y el circuito cerrado es que la corriente eléctrica no puede fluir en un circuito abierto, mientras que la corriente eléctrica fluye en un circuito cerrado.
Antes de comprender otras diferencias, analicemos primero qué es un circuito abierto y un circuito cerrado.
¿Qué es Circuito Abierto?
Cuando la ruta del circuito eléctrico se rompe o se abre, se interrumpe el flujo de electrones o corriente a través de la ruta. Por lo tanto, una ruta de circuito eléctrico incompleta provoca un circuito abierto.
En dos condiciones. ocurre el circuito abierto.

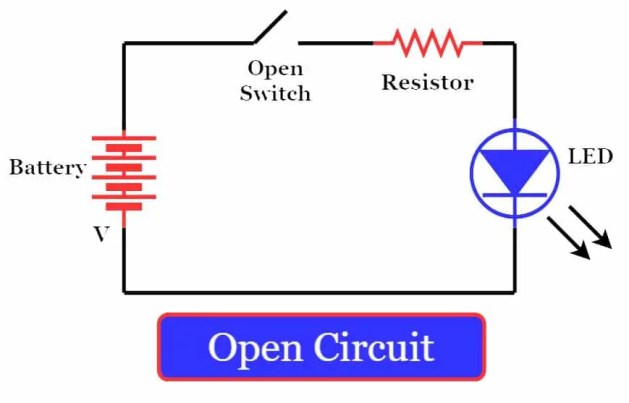

Ejemplo de circuito abierto:
Un diodo emisor de luz (LED) está conectado a la fuente de suministro de CC. El circuito tiene una serie de conexiones de LED, interruptor de encendido/apagado y resistencia limitadora de corriente (R).
>La corriente eléctrica no fluye desde la fuente de suministro al LED cuando el interruptor está abierto. Por lo tanto, el LED permanece apagado en esta condición.
La diferencia de potencial entre los terminales del circuito abierto se vuelve igual a la tensión de alimentación y el espacio entre los circuitos abiertos actúa como aislante. Por lo tanto, la resistencia del circuito abierto es infinita.
¿Qué es Circuito Cerrado?
Un circuito cerrado hace un camino de bucle cerrado y la corriente fluye desde la fuente de alimentación hasta la carga. Por lo tanto, un circuito cerrado tiene una fuente de alimentación, un conductor y una carga, y estos componentes del circuito forman una ruta de bucle cerrado.

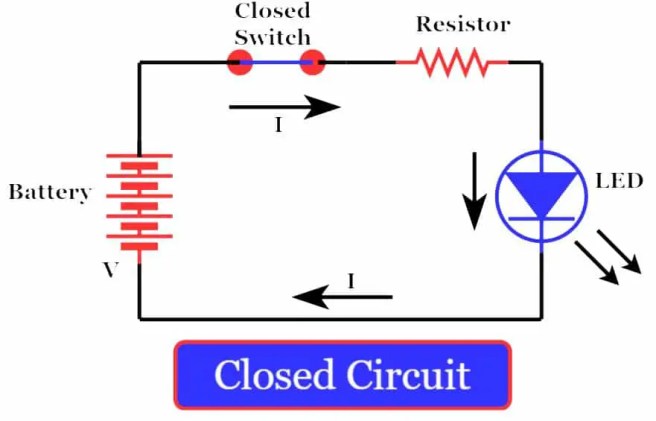

Ejemplo de circuito cerrado
Un LED está conectado a una fuente de voltaje como se muestra en la siguiente figura. Al cerrar el interruptor, la corriente fluye a través del LED y se ilumina porque el circuito eléctrico forma un circuito cerrado.
>
La caída de voltaje a través de los contactos de cierre del interruptor es casi cero cuando la corriente fluye a través del circuito. La caída de tensión cero entre los contactos no es posible porque los puntos de contacto tienen una cierta resistencia de contacto.

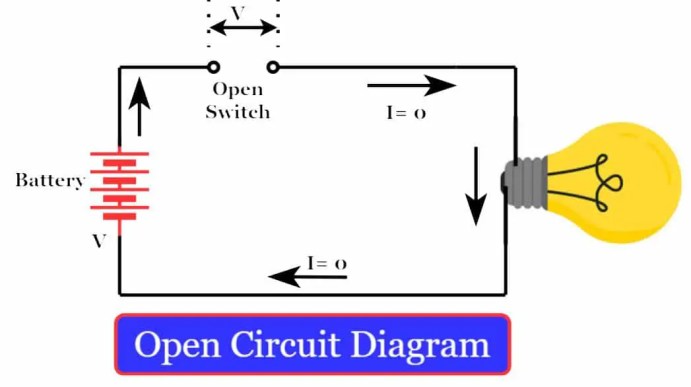

Diagrama de circuito abierto y cerrado
Circuito abierto: No hay conexión eléctrica entre la fuente de alimentación y la carga.
>Cualquier interrupción en el circuito eléctrico provoca un circuito abierto y no fluye corriente en el circuito.
Circuito cerrado: En un circuito cerrado, el circuito está completo y forma un circuito cerrado. Por lo tanto, el flujo de corriente desde la fuente de alimentación hasta la carga.
>Para equipos eléctricos de pequeña potencia, usamos un interruptor para encender y apagar el equipo. El interruptor hace y rompe el circuito eléctrico. Cuando el interruptor está en su posición de apagado, el circuito se abre. Al cambiar la posición del interruptor de su posición de apagado a la posición de encendido, los contactos del interruptor cierran el circuito eléctrico.
Para manejar una gran corriente en el sistema de energía, usamos un disyuntor para encender y apagar el circuito eléctrico. El disyuntor también abre el circuito durante una condición de falla. Los fusibles también abren el circuito durante la falla.
Diferencia entre circuito abierto y circuito cerrado
Las diferencias entre el circuito abierto y el circuito cerrado (Circuito abierto vs Circuito cerrado) se dan en la siguiente tabla.
Contenido
Circuito abierto
Circuito cerrado
Básico
Un circuito abierto interrumpe el camino de un circuito eléctrico y provoca una interrupción del flujo de energía activa desde la fuente de alimentación hasta la carga.
El camino cerrado completa el circuito eléctrico y conduce al flujo de energía activa desde la fuente hasta la carga.
Corriente eléctrica
La corriente no puede fluir en un circuito abierto.
La corriente fluye en un circuito cerrado.
Diferencia de potencial
La diferencia de potencial entre los puntos de ruptura del circuito es igual a la tensión de alimentación.
La diferencia de potencial a través del contacto de cierre del circuito es casi cero.
Símbolo
El símbolo de un circuito abierto está representado por ‘( )’.
El símbolo de un circuito cerrado está representado por ‘( . )‘,
Naturaleza
No permite la transferencia de electrones o corriente desde la fuente de suministro a la carga. Por lo tanto, no transfiere energía eléctrica.
El circuito cerrado transfiere energía eléctrica desde la fuente de suministro a la carga.
Estado
Un circuito abierto permanece en el estado APAGADO.
Un circuito cerrado permanece en el estado ON.
Diferencia entre circuito abierto y circuito cerrado
¿Te has preguntado alguna vez cómo funcionan los dispositivos eléctricos que usamos a diario? La respuesta está en la configuración de los circuitos, que pueden ser abiertos o cerrados. Aunque estos términos suenen técnicos, entender sus diferencias es clave para descifrar el funcionamiento de un sinfín de aparatos, desde tu teléfono móvil hasta las luces de tu hogar. En este artículo, exploraremos de manera sencilla y práctica qué distingue a un circuito abierto de uno cerrado, acompañados por ejemplos que te ayudarán a visualizar mejor estos conceptos. ¡Prepárate para iluminar tu conocimiento sobre circuitos eléctricos!
¿Qué es un circuito abierto?
Un circuito abierto ocurre cuando la ruta eléctrica está interrumpida, lo que impide el flujo de corriente. Esto puede suceder en dos situaciones:
- Cuando el equipo se apaga mediante un interruptor.
- Cuando los dispositivos de seguridad, como fusibles, se funden y abren el circuito.
Ejemplo de circuito abierto:
Imagina un diodo emisor de luz (LED) conectado a una fuente de corriente continua. Si el interruptor está abierto, la corriente no fluye hacia el LED y permanece apagado. En este caso, la resistencia del circuito abierto es infinita, impidiendo la circulación de la corriente.
La diferencia de potencial entre los terminales en esta condición es igual a la tensión de la fuente de alimentación, mientras que el espacio entre los circuitos abiertos actúa como un aislante [[1]].
¿Qué es un circuito cerrado?
Un circuito cerrado se forma cuando todos los componentes del circuito crean un camino completo para que la corriente fluya desde la fuente de alimentación hacia la carga. En este caso, la corriente puede circular sin interrupciones.
Ejemplo de circuito cerrado:
Comparación visual
Diagrama de circuito abierto y cerrado:
Circuito abierto: No hay conexión eléctrica entre la fuente de alimentación y la carga.
Circuito cerrado: En un circuito cerrado, el flujo de corriente desde la fuente de alimentación hacia la carga está asegurado.
Preguntas Frecuentes (FAQs)
¿Cuál es la principal diferencia entre un circuito abierto y uno cerrado?
La principal diferencia radica en que en un circuito abierto la corriente no puede fluir debido a una interrupción en el camino eléctrico, mientras que en un circuito cerrado la corriente fluye sin problemas, completando el circuito.
¿Qué sucede cuando se interrumpe un circuito cerrado?
Cuando se interrumpe un circuito cerrado, se convierte en un circuito abierto, lo que provoca que la corriente deje de fluir y los dispositivos conectados se apaguen.
¿Por qué es importante entender la diferencia entre estos circuitos?
Comprender la diferencia entre circuitos abiertos y cerrados es crucial para el diagnóstico y reparación de dispositivos eléctricos, así como para el diseño de circuitos eficientes.
