Principio del manómetro de tubo en U: Midiendo la presión con precisión
El manómetro de tubo en U es un instrumento fundamental en la medición de presiones, utilizado en una amplia variedad de aplicaciones, desde laboratorios científicos hasta sistemas industriales. Su diseño simple, pero ingenioso, permite visualizar de manera intuitiva cómo las variaciones en la presión de un fluido pueden influir en su comportamiento. En este artículo, exploraremos el principio detrás de este dispositivo, desentrañando sus funciones, aplicaciones y la física que lo respalda. Acompáñanos en este fascinante viaje al corazón de la presión y descubre por qué el manómetro de tubo en U es una herramienta indispensable para ingenieros y científicos por igual. ¡Vamos a sumergirnos en el fascinante mundo de la medición de la presión!
«¿Alguna vez te has preguntado cómo medir la presión de un fluido de manera precisa? El principio del manómetro de tubo en U es la respuesta a tus dudas. En este artículo descubrirás cómo funciona este ingenioso dispositivo y cómo se utiliza para medir la presión en diferentes aplicaciones. ¡Prepárate para adentrarte en el fascinante mundo de la instrumentación de presión!»
El principio del manómetro de tubo en U es que cuando aplicamos presión a medir a un lado del tubo se produce un movimiento de líquido. El manómetro de tubo en U tiene un tubo de vidrio en forma de U y una escala de medición. Un manómetro es un instrumento que mide la presión manométrica. Es un instrumento de calibración de presión primaria más adecuado para la calibración de otros manómetros.
Principio del manómetro de tubo en U

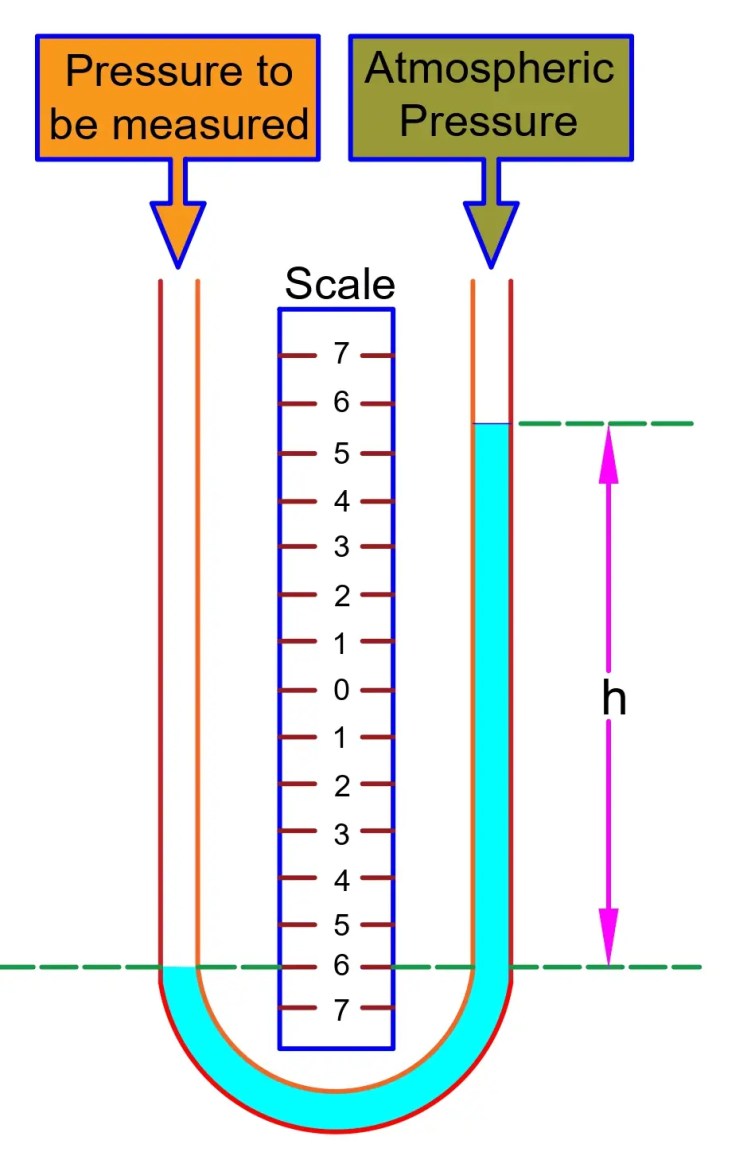

El manómetro de tubo en U tiene aberturas en ambos extremos.
>La presión a medir se aplica a un extremo abierto del tubo de vidrio en forma de U. La presión aplicada presiona el líquido y, por lo tanto, el líquido baja por el tubo. Podemos ver en la imagen de arriba que el nivel baja en la pata izquierda del tubo, mientras que en la pata derecha sube el nivel del líquido. Una escala instalada entre los tubos mide este desplazamiento.
Suponga que la presión aplicada a la pata izquierda del tubo se vuelve constante. Cuando la presión ejercida por la columna h equilibre la presión aplicada al lado izquierdo del manómetro, entonces el líquido dejará de moverse en el tubo.
Podemos calcular la presión aplicada conociendo la columna de líquido y la densidad del líquido de relleno.
La presión aplicada se puede calcular usando la fórmula dada a continuación.
>Líquidos de uso común en el manómetro
Los siguientes son los líquidos de uso común y sus densidades,
Fluido manométrico
Densidad (kg/m3)
Agua
1000
Aceite
800-950
Mercurio
13560
Principio del Manómetro de Tubo en U
El manómetro de tubo en U es un instrumento fundamental en la medición de presiones, utilizado en una amplia variedad de aplicaciones, desde laboratorios científicos hasta sistemas industriales. Su diseño simple, pero ingenioso, permite visualizar de manera intuitiva cómo las variaciones en la presión de un fluido pueden influir en su comportamiento. En este artículo, exploraremos el principio detrás de este dispositivo, desentrañando sus funciones, aplicaciones y la física que lo respalda.
¿Cómo Funciona el Manómetro de Tubo en U?
El manómetro de tubo en U consta de un tubo doblado en forma de U, con dos ramas que contienen un líquido que puede ser agua o mercurio. El principio de funcionamiento se basa en la diferencia de presiones que se producen en las dos extremidades del tubo. Cuando se aplica presión a uno de los extremos, se observa un desplazamiento del líquido, lo que permite medir la presión relativa. Este desplazamiento es proporcional a la diferencia de presión entre los dos lados del tubo.
Componentes Principales
- Tubo en forma de U: Está diseñado para contener un líquido y medir la altura de la columna en ambas ramas.
- Fluido manométrico: Puede ser agua, mercurio u otros líquidos, dependiendo de la aplicación y la presión a medir.
- Escala de medida: Marcaciones en el tubo que permiten leer la altura del líquido y, en consecuencia, la presión.
Aplicaciones del Manómetro de Tubo en U
El manómetro de tubo en U es ampliamente utilizado en diversas industrias y aplicaciones. Algunas de las más comunes incluyen:
- Laboratorios de investigación para medir presiones de gases y líquidos.
- Sistemas de climatización y refrigeración para controlar el flujo de refrigerantes.
- Industrias de petróleo y gas para monitorear la presión en tuberías.
Física Detrás del Manómetro de Tubo en U
El funcionamiento del manómetro se basa en el principio de Pascal, que establece que cualquier cambio en la presión aplicada a un fluido en reposo se transmite uniformemente en todas direcciones. La medición de la presión se lleva a cabo considerando la diferencia de altura de las columnas de líquido en ambos lados del manómetro, que es directamente proporcional a la diferencia de presión.
Preguntas Frecuentes (FAQs)
¿Qué tipos de líquidos se pueden utilizar en un manómetro de tubo en U?
Se pueden utilizar varios líquidos dependiendo de la aplicación y las condiciones de presión. Los líquidos más comunes son el agua, el mercurio y líquidos especiales para condiciones extremas.
¿Cómo se calcula la presión a partir de la altura del líquido en el manómetro?
La presión se calcula utilizando la fórmula P = ρgh, donde P es la presión, ρ es la densidad del líquido, g es la aceleración debida a la gravedad y h es la diferencia de altura entre las columnas de líquido.
¿Cuáles son las limitaciones del manómetro de tubo en U?
Las limitaciones incluyen la incapacidad para medir presiones muy altas (debido a la columna de líquido) y la posibilidad de que se formen burbujas de aire en el líquido, lo que podría afectar la precisión de la medición.
Conclusión
El manómetro de tubo en U es una herramienta indispensable para ingenieros y científicos por igual. Su diseño sencillo y su capacidad para medir con precisión la presión de líquidos lo convierten en un dispositivo esencial en diversos campos. A medida que continúas explorando en el fascinante mundo de la medición de la presión, considerar el uso de un manómetro de tubo en U puede ser una elección inteligente y efectiva.
