Diferencia entre estator y rotor: Desentrañando los Corazones de los Motores Eléctricos
En el fascinante mundo de la ingeniería eléctrica, los términos "estator" y "rotor" son omnipresentes, pero, ¿realmente sabemos qué los distingue y cómo interactúan entre sí? Estos dos componentes son esenciales para el funcionamiento de motores eléctricos, generadores y transformadores, actuando como el corazón y el sistema circulatorio de la maquinaria moderna. En este artículo, vamos a sumergirnos en las diferencias clave entre el estator y el rotor, explorando su estructura, función y la vital importancia que tienen en nuestra vida cotidiana. Prepárate para desvelar los secretos que mantienen en movimiento la tecnología que utilizamos a diario. ¡Empecemos!
¿Estás interesado en el funcionamiento interno de motores y generadores? Descubre la diferencia esencial entre el estator y el rotor y cómo su trabajo conjunto impulsa la maquinaria que nos rodea. En este artículo, exploraremos las características únicas de cada componente y su papel en la generación de energía para la industria moderna.
En este artículo, discutiremos las diferencias importantes entre el estator y el rotor en las máquinas eléctricas rotativas. Pero antes de entrar en la comparación del estator y el rotor, primero sepamos un poco sobre el estator y el rotor individualmente.

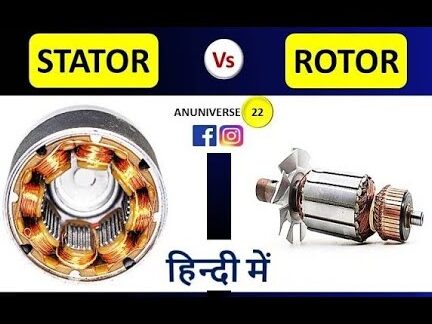

Como sabemos, cada máquina eléctrica rotativa se compone de dos partes principales, a saber, el estator y el rotor. La diferencia fundamental entre un estator y un El rotor es que el estator es una parte estacionaria de la máquina que no realiza movimiento, mientras que el rotor es una parte giratoria que realiza movimiento cuando sobre él actúa un par electromagnético.
¿Qué es el estator?
>En las máquinas eléctricas rotativas, un estator es una parte estática o estacionaria de la máquina que no realiza ningún movimiento. En una máquina eléctrica típica, el estator es generalmente una parte exterior de la máquina que forma el marco exterior y el circuito magnético de la máquina. El estator de una máquina generalmente está hecho de hierro fundido. El estator mantiene un núcleo de estator laminado en su interior que tiene ranuras cortadas en su periferia interna para colocar los devanados del estator.
Las funciones principales del estator son producir un campo magnético de trabajo en la máquina y proporcionar una cubierta mecánica exterior a las partes internas de la máquina.
¿Qué es Rotor?
>el rotor es una parte móvil o giratoria de la máquina eléctrica. El rotor contiene un núcleo de rotor y un devanado de rotor. El núcleo del rotor está formado por finas láminas de chapa de acero y tiene ranuras cortadas en su periferia exterior. Los devanados del rotor se colocan en estas ranuras. Cuando la corriente fluye a través de los devanados del rotor, el campo magnético producido interactuará con el campo magnético del estator que produce un par electromagnético en el rotor. Debido a la acción de este par, el rotor comienza a girar.
Además, la máquina giratoria es un generador eléctrico, el rotor debe girarse por medio de algún motor primario externo. Esta rotación del rotor induce fem en el devanado del estator de la máquina.
Por lo tanto, después de obtener suficiente conocimiento sobre el estator y el rotor. Ahora somos capaces de entender las diferencias entre ellos.
Diferencia entre estator y rotor
Las diferencias clave entre el estator y el rotor en una máquina eléctrica se enumeran en la siguiente tabla.
Llave
estator
Rotor
Definición
La parte estacionaria o estática de la máquina eléctrica giratoria se denomina estator.
La parte móvil o giratoria de la máquina eléctrica se denomina rotor.
Movimienot
El estator es una parte inmóvil de la máquina y no se mueve en absoluto.
El rotor es una pieza que se mueve libremente y gira dentro de la máquina.
Posición
El estator es generalmente una parte exterior de la máquina.
El rotor suele ser una parte interna de la máquina.
Subpartes principales
Las partes principales del estator son el marco del estator, el núcleo del estator y el devanado del estator.
Las partes principales del rotor son el eje del rotor, el núcleo del rotor y el devanado del rotor.
Nivel de aislamiento
El estator requiere un aislamiento pesado.
El rotor requiere menos aislamiento en comparación con el estator.
Naturaleza de la corriente
El devanado del estator puede transportar corriente alterna (CA) o corriente continua (CC).
El devanado del rotor siempre lleva corriente alterna (CA).
Pérdidas mecánicas
Las pérdidas mecánicas en el caso de un estator son menores porque no se mueve.
El rotor tiene pérdidas mecánicas elevadas al ser una pieza móvil.
pérdidas totales
Para el estator, las pérdidas totales son menores ya que solo tiene pérdidas eléctricas y no pérdidas mecánicas.
Para el rotor, las pérdidas totales son altas ya que sufre pérdidas tanto mecánicas como eléctricas.
Tamaño físico
El estator es de mayor tamaño ya que proporciona alojamiento a todo el conjunto de la máquina.
El rotor tiene un tamaño más pequeño.
Enfriamiento
Como el estator es una parte externa, su sistema de enfriamiento es mejor, fácil de mantener y menos costoso.
Como el rotor es la parte interna de la máquina, su sistema de enfriamiento es complejo, menos eficiente y relativamente costoso.
Significado
El estator sirve como intermediario entre los sistemas eléctricos y mecánicos.
Servidores de rotor como convertidor de energía eléctrica a mecánica.
Conclusión
Por lo tanto, se trata de las importantes diferencias entre el estator y el rotor en las máquinas eléctricas. Tanto el estator como el rotor juntos completan una máquina eléctrica y, por lo tanto, son partes cruciales. Sin embargo, son absolutamente diferentes entre sí, como se describe en la tabla anterior. A partir de esta comparación, podemos establecer la diferencia más significativa entre el estator y el rotor, que es que el estator es una parte estacionaria que actúa como un marco exterior de la máquina. En cambio, el rotor es una pieza móvil que actúa como componente funcional de la máquina.
Diferencia entre Estator y Rotor
En el fascinante mundo de la ingeniería eléctrica, los términos estator y rotor son omnipresentes. Ambos son componentes esenciales para el funcionamiento de motores eléctricos, generadores y transformadores, actuando como el corazón y el sistema circulatorio de la maquinaria moderna. En este artículo, exploraremos las diferencias entre el estator y el rotor, su estructura, función y la vital importancia que tienen en nuestra vida cotidiana.
¿Qué es el Estator?
El estator es la parte estática o estacionaria de un motor eléctrico. Generalmente se localiza en la parte exterior de la máquina, formando el marco y el circuito magnético. El estator está hecho comúnmente de hierro fundido y contiene un núcleo laminado que cuenta con ranuras para los devanados que producen el campo magnético necesario para el funcionamiento del motor.
Las funciones principales del estator incluyen:
- Generar un campo magnético de trabajo.
- Proporcionar una estructura mecánica que resguarde las partes internas.
¿Qué es el Rotor?
El rotor, por otro lado, es la parte móvil o giratoria del motor eléctrico. Contiene un núcleo y devanados que, al recibir corriente, interactúan con el campo magnético del estator, generando un par electromagnético que provoca su rotación. El rotor suele estar hecho de laminas de acero, y su diseño incluye ranuras para colocar los devanados.
Las funciones principales del rotor son:
- Girar gracias al par electromagnético generado.
- Inducir corriente en el estator, especialmente en aplicaciones de generadores.
Diferencias Clave entre Estator y Rotor
| Aspecto | Estator | Rotor |
|---|---|---|
| Definición | Parte estacionaria de la máquina eléctrica | Parte móvil que rota dentro de la máquina |
| Movimiento | Inmóvil | Gira |
| Posición | Exterior de la máquina | Interior de la máquina |
| Partes principales | Marco, núcleo y devanado del estator | Eje, núcleo y devanado del rotor |
| Aislamiento | Requiere aislamiento pesado | Menos aislamiento necesario |
Preguntas Frecuentes (FAQs)
¿Por qué el estator es importante en un motor eléctrico?
El estator es crucial porque genera el campo magnético necesario para la operación del motor. Sin este campo, el rotor no podría girar y, por ende, el motor no funcionaría.
¿Puede funcionar un motor sin rotor?
No, el rotor es esencial ya que es la parte que convierte la energía eléctrica en energía mecánica. Si no hay rotor, no habrá movimiento.
¿Qué tipo de corriente utiliza el estator?
El devanado del estator puede manejar tanto corriente alterna (CA) como corriente continua (CC), dependiendo del tipo de motor en el que se encuentre.
