¿Qué es el buje del transformador? Su Construcción, Funcionamiento, Fallas
En el corazón de la energía eléctrica, donde la potencia y la eficiencia se dan la mano, se encuentra un componente que, aunque muchas veces pasa desapercibido, desempeña un papel crucial: el buje del transformador. Este elemento, a menudo invisibilizado, es esencial para garantizar un rendimiento óptimo en la transferencia de energía. En este artículo, exploraremos en profundidad qué es el buje del transformador, cómo se construye, su funcionamiento interno y las fallas más comunes que pueden surgir. Acompáñanos en este fascinante viaje a través de la ingeniería eléctrica, donde desglosaremos los secretos de este componente vital y su impacto en la calidad del suministro eléctrico. ¡Prepárate para desmitificar el buje del transformador!
El buje del transformador: un elemento esencial, pero a menudo poco conocido. En este artículo, descubriremos en qué consiste este componente crucial en el funcionamiento de los transformadores, así como su construcción, funcionamiento y las posibles fallas que pueden presentarse. Prepárate para adentrarte en el mundo del buje del transformador y conocer su importancia en el suministro de energía eléctrica.
En este artículo, discutiremos la principio de funcionamiento del aislador del transformador. Pero antes de eso, analizaremos el fundamentos del buje del transformador.

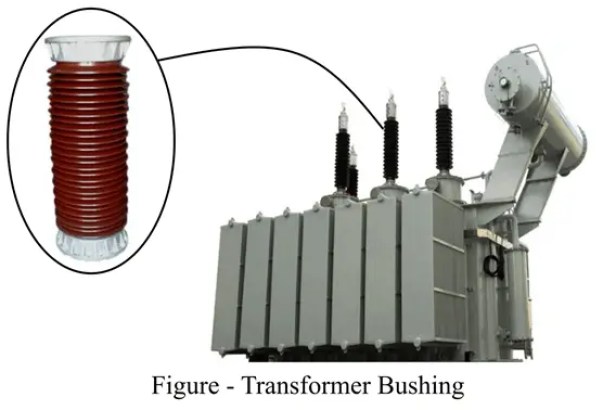

¿Qué es un buje de transformador?
En ingeniería eléctrica, el término cojinete se utiliza para representar un aislador eléctrico hueco que nos ayuda a pasar con seguridad un conductor eléctrico a través de una barrera conductora como la caja de un transformador o una caja de disyuntor sin hacer ninguna conexión eléctrica con ella.
Un buje típico está hecho de porcelana. Pero, en la práctica, también se pueden usar para el mismo propósito varios otros materiales aislantes como polímeros, cerámica, vidrio, etc.
>Un campo eléctrico se produce cuando un material lleva una carga eléctrica. Por lo tanto, cuando un conductor que transporta corriente se coloca cerca de un material con potencial cero, puede aumentar la intensidad del campo a un valor muy alto, especialmente en los casos en que las líneas del campo eléctrico se ven obligadas a curvarse bruscamente alrededor del material. En esta situación, el casquillo controla la forma y la intensidad del campo eléctrico y, por lo tanto, reduce las fuerzas eléctricas sobre el material aislante.
Diseño y Construcción de Bujes de Transformadores
Según el diseño y la construcción, existen dos tipos de bujes para transformadores: Sólidos Tipo Buje y Buje tipo condensador.
El tipo sólido El buje también se llama buje de tipo a granel. Un aislador de tipo sólido consiste en un aislador con un conductor central y aceite mineral de grado eléctrico que se llena entre el aislador y el conductor. Esto aumenta la rigidez dieléctrica del aislador.
El tipo condensador buje también se conoce como un buje clasificado por capacitancia. En el aislador tipo condensador, varias capas conductoras se insertan a intervalos radiales predeterminados dentro del aislamiento que separa el conductor central del aislador del aislador. Estas capas conductoras provocan un efecto capacitivo en el bushing. Estas capas conductoras se proporcionan principalmente para controlar el campo eléctrico alrededor del conductor central.
Principio de funcionamiento del buje del transformador
En el sistema de potencia eléctrica, los devanados de un transformador están sujetos a la alta tensión de las líneas de transmisión. Por lo tanto, es una de las medidas importantes que tenemos para aislar cuidadosamente las partes que llevan corriente de las partes que no llevan corriente para evitar descargas disruptivas del contacto de la conexión de alto voltaje con el cuerpo del transformador.
Para este propósito, se utiliza un dispositivo aislante especial, llamado buje. Aunque los aisladores no se utilizan en todos los tipos de transformadores, se utilizan principalmente en transformadores de potencia de alta tensión. Se debe a que, en el caso de un transformador de potencia conectado a un sistema de potencia, tanto el devanado primario como el secundario del transformador están conectados a una línea de alta tensión.
Por lo tanto, debemos cuidar los campos eléctricos de alto voltaje. Para ello utilizamos bushings para proporcionar el aislamiento requerido a los terminales del transformador.
Falla del buje del transformador
La falla del buje del transformador es una de las causas más importantes de fallas de un transformador. Las causas principales de la falla del aislador son: entrada de humedad, descarga eléctrica, cortocircuito de capas graduadas por capacitancia, sobretensiones de rayos, azufre corrosivo, conexión de toma rota, mal uso del aislador, conexión interrumpida entre la brida y el manguito de tierra, etc.
Diagnóstico de bujes de transformadores fallas
Se deben seguir las siguientes prácticas para diagnosticar las condiciones del buje del transformador:
- Realice la prueba de tangente delta, la medición del factor de potencia, la medición del factor de disipación y la medición de capacitancia a la frecuencia de la línea para evaluar la integridad del aislamiento del aislador.
- Realice la medición de capacitancia simultáneamente para evaluar las condiciones físicas del aislador.
- Realice la prueba VFPF (prueba del factor de potencia de frecuencia variable) para determinar los contaminantes conductivos, la holgura de los terminales superiores, posibles problemas similares a descargas, etc.
- Realice pruebas de cuello caliente para determinar el deterioro, los niveles bajos de líquido o compuesto, los vacíos en los compuestos y la contaminación.
- Realice una prueba de respuesta de frecuencia dieléctrica (DFR) para determinar el deterioro del aislamiento del aislador.
Conclusión
Por lo tanto, en las secciones anteriores de este artículo, discutimos sobre el aislador del transformador, su construcción, tipos, operación, fallas y diagnóstico. Un bushing es una de las partes más importantes de un transformador de alta potencia para su operación exitosa en el sistema de potencia. La función más importante del aislador del transformador es aislar los terminales de alto voltaje del cuerpo del transformador.
¿Qué es el buje del transformador? Su Construcción, Funcionamiento, Fallas
En el corazón de la energía eléctrica, donde la potencia y la eficiencia se dan la mano, se encuentra un componente que, aunque muchas veces pasa desapercibido, desempeña un papel crucial: el buje del transformador. Este elemento, a menudo invisibilizado, es esencial para garantizar un rendimiento óptimo en la transferencia de energía. En este artículo, exploraremos en profundidad qué es el buje del transformador, cómo se construye, su funcionamiento interno y las fallas más comunes que pueden surgir. Acompáñanos en este fascinante viaje a través de la ingeniería eléctrica.
¿Qué es un buje de transformador?
En ingeniería eléctrica, el buje se define como un isolador eléctrico hueco que permite que un conductor eléctrico pase a través de una barrera conductora, como la caja de un transformador, sin hacer conexión eléctrica con ella. Este componente es vital para la seguridad y eficiencia del sistema eléctrico.
Generalmente, un buje está fabricado de porcelana, aunque también se utilizan otros materiales aislantes como polímeros, cerámica y vidrio, dependiendo de las necesidades específicas. La correcta elección de materiales es clave para optimizar el funcionamiento del transformador [[1]](http://es.scotech-electrical.com/info/csa-standard-pad-mounted-transformer-high-volt-81269597.html).
Diseño y Construcción de Bujes de Transformadores
Los bujes se clasifican según su diseño en dos tipos principales:
- Buje Sólido: Este tipo también se conoce como buje de tipo a granel. Consiste en un aislador con un conductor central, y se llena con aceite mineral de grado eléctrico entre el aislador y el conductor, lo que aumenta la rigidez dieléctrica del aislador.
- Buje Tipo Condensador: También llamado buje clasificado por capacitancia. En este diseño, varias capas conductoras se insertan en el aislamiento que separa el conductor central del aislador, creando un efecto capacitivo.
Funcionamiento del Buje del Transformador
En los sistemas de potencia eléctrica, los devanados de un transformador están sometidos a altas tensiones. Una de las funciones más importantes del buje es aislar las partes que llevan corriente de las que no llevan corriente. Esto previene descargas eléctricas peligrosas y asegura un funcionamiento seguro del transformador.
El buje se usa principalmente en transformadores de potencia de alta tensión, ya que estas unidades tienen conexiones directas a líneas de alta tensión. Por lo tanto, es esencial gestionar los campos eléctricos generados y proporcionar el aislamiento necesario a los terminales del transformador [[2]](https://www.directindustry.es/fabricante-industrial/buje-transformador-94835.html).
Fallas del Buje del Transformador
Las fallas del buje del transformador son una de las causas más comunes de problemas en transformadores. Algunas de las causas más frecuentes de fallas incluyen:
- Entrada de Humedad: La humedad puede degradar los materiales aislantes, reduciendo la eficacia del buje.
- Descarga Eléctrica: Las descargas eléctricas pueden dañar los componentes del buje y provocar fallas.
- Cortocircuito de Capas Graduadas: Este problema puede surgir en bujes del tipo condensador, afectando su rendimiento.
Preguntas Frecuentes (FAQs)
¿Cuánto dura un buje de transformador?
La duración de un buje de transformador depende de múltiples factores, incluyendo el ambiente operativo, la calidad de los materiales y el mantenimiento regular. En condiciones óptimas, pueden durar más de 20 años.
¿Cómo se realiza el mantenimiento de un buje de transformador?
El mantenimiento de un buje incluye inspecciones regulares en busca de señales de desgaste, limpieza de contaminantes y monitoreo de la humedad en el aislamiento. Un mantenimiento adecuado puede prevenir fallas costosas.
¿Es seguro operar un transformador con fallas en el buje?
No, operar un transformador con fallas en el buje puede ser extremadamente peligroso, ya que puede conducir a descargas eléctricas e incendios. Es esencial que cualquier signo de falla sea atendido de inmediato por profesionales.
Conclusiones
El buje del transformador es un elemento esencial en la transformación y distribución de la energía eléctrica. Comprender su construcción, funcionamiento y las fallas más comunes es crucial para garantizar la seguridad y eficacia en el manejo de transformadores. La ingeniería eléctrica se basa en componentes como este para ofrecer un suministro de energía fiable y seguro.
