Este artículo describe la diferencia entre un fusible y un disyuntor. Un circuito electrico se define como un camino cerrado que consta de varios dispositivos eléctricos como resistencias, condensadores, etc. a través de los cuales fluye la corriente eléctrica. El circuito eléctrico tiene una fuente generadora de corriente eléctrica tal como una batería que impulsa el funcionamiento del circuito conectado.
Fusibles y Disyuntores juegan un papel clave en los circuitos eléctricos y electrónicos al restringir el flujo de exceso de corriente en el circuito eléctrico. En este artículo, se resaltarán las diferencias importantes entre el fusible y el disyuntor junto con una definición básica de cada uno.

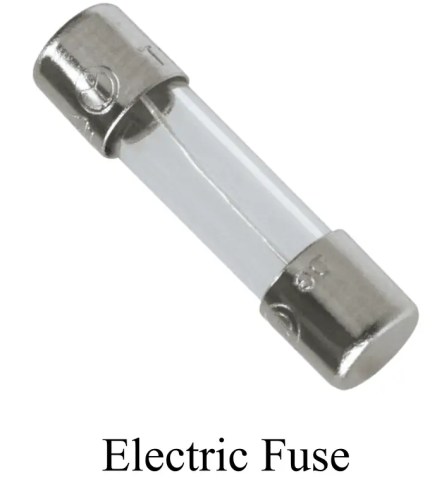

¿Qué es un fusible?
Fusible es un dispositivo electrónico de seguridad que protege el circuito del sobrecalentamiento debido al exceso de flujo de corriente en el circuito eléctrico. Un fusible se compone de materiales metálicos como estaño y plomo, vidrio, plástico, etc.
El fusible funciona en un circuito eléctrico detectando fallas o desbordamiento de corriente en el circuito que resulta en la fusión del material metálico del fusible. Esta fusión del material metálico da como resultado la desconexión del circuito. Esto, a su vez, protege a los demás dispositivos electrónicos que formaban parte del circuito electrónico. Luego, el fusible desprendido se reemplaza por otro o se vuelve a conectar al circuito eléctrico.
La función principal de un fusible en el circuito es proporcionar protección al circuito contra daños debido al desbordamiento de corriente. Las principales causas de exceso de corriente en un circuito eléctrico incluyen la conexión de cortocircuito, falla o daño de los dispositivos electrónicos en el circuito, sobrecarga, etc.

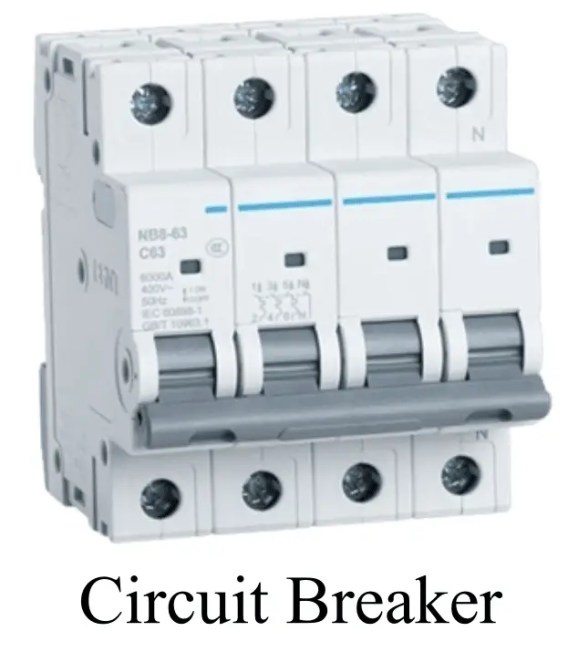

¿Qué es un disyuntor?
A Cortacircuitos es un dispositivo de protección y conmutación que protege el circuito de daños a los componentes del circuito debido a fallas importantes en el circuito. El disyuntor funciona como un interruptor que se dispara al detectar fallas en los elementos del circuito. Los interruptores de circuito son operados manualmente o automatizados. La principal razón por la que se prefiere un disyuntor en comparación con un fusible es que no es necesario reemplazarlo, pero se puede restablecer para usarlo nuevamente en el circuito.
Los interruptores automáticos se utilizan en aplicaciones que involucran cargas mecánicas pesadas que tienen requisitos de alta corriente. Además de la protección del circuito eléctrico contra el desbordamiento de corriente, los interruptores automáticos también protegen el circuito de otros problemas electrónicos como alto voltaje, sobrecarga del circuito, cortocircuito, etc. Además, los interruptores automáticos encuentran sus aplicaciones como interruptores en un circuito electrónico además del circuito. seguridad.
Diferencia entre fusible y disyuntor
La siguiente tabla enumera las principales diferencias existentes entre un fusible y un disyuntor de la siguiente manera.
| Parámetro | Fusible | Cortacircuitos |
| Definición | Un fusible es un dispositivo de protección que evita el desbordamiento de corriente en un circuito electrónico. | Un disyuntor es también un dispositivo de protección que protege el circuito eléctrico de daños debido a fallas, cortocircuitos, altos voltajes, etc. |
| Representación simbólica |  |
 |
| Principio de funcionamiento | Un fusible funciona derritiendo el material metálico en su interior, en función de sus características térmicas y eléctricas, cuando circula una corriente excesiva por el circuito. | Un disyuntor funciona según el concepto de conmutación interna. Dispara y desconecta el circuito cuando se detecta una falla, un desbordamiento de corriente o voltaje y una sobrecarga en el circuito eléctrico. |
| Fenómeno de conmutación | Un fusible funciona en base a fenómenos de fusión y no implica ningún tipo de conmutación. | Los interruptores automáticos implican fenómenos de conmutación internos. |
| Modo de operación | Un fusible solo puede funcionar de forma automatizada. | Un disyuntor puede funcionar tanto de forma manual como automática. |
| Duración del trabajo | Un fusible funciona durante un intervalo de tiempo más corto, es decir, durante aproximadamente 0,002 segundos. | Un disyuntor funciona durante más tiempo, entre 0,02 y 0,05 segundos. |
| Funcionalidad | Un fusible realiza la función de identificar e interrumpir las ocurrencias de fallas en un circuito electrónico. | Un disyuntor solo realiza la función de interrumpir la corriente eléctrica que fluye en el circuito. Mientras que la identificación de fallas la realiza un relé. |
| usabilidad | Un fusible se puede utilizar solo una vez en un circuito electrónico, después de lo cual debe reemplazarse por uno nuevo. | Un disyuntor se puede utilizar varias veces incluso después de usarlo una vez en un circuito eléctrico. |
| Comportamiento de la curva | La curva de propiedad de un fusible muestra fluctuaciones debido al envejecimiento. | La curva de propiedad de un interruptor automático permanece constante. |
| Descomponer la capacidad | La capacidad de ruptura de un interruptor es comparativamente más baja. | La capacidad de ruptura de un interruptor automático es comparativamente mayor. |
| Construcción | La fabricación de un fusible es relativamente más simple. | La fabricación de un interruptor automático es relativamente compleja. |
| Gastos | El precio de un fusible es comparativamente mucho más razonable. | El precio de un disyuntor es comparativamente caro. |
| Aplicaciones | Un fusible protege los circuitos más pequeños que involucran un uso de corriente bajo, contra problemas de sobrecarga y desbordamiento de corriente. | Un disyuntor protege la maquinaria pesada que tiene amplios requisitos de corriente. |
Conclusión
En conclusión, este artículo proporcionó información detallada sobre fusibles y disyuntores en un circuito electrónico y cómo funciona cada uno para proteger los componentes del circuito contra daños. Aunque tanto el fusible como el disyuntor son dispositivos de seguridad, tienen algunas diferencias notables entre ellos, como se destaca en este artículo. La principal diferencia que existe entre estos dos componentes es que un fusible funciona fundiendo el elemento metálico en su interior para desconectar el circuito, mientras que un disyuntor protege el circuito apagando el interruptor interno presente en él.
