En el fascinante mundo de la electricidad, los circuitos paralelos juegan un papel fundamental en el funcionamiento eficiente de dispositivos y sistemas que utilizamos a diario. Pero, ¿alguna vez te has preguntado cómo se distribuye el voltaje en estas configuraciones? En este artículo desglosaremos los secretos detrás del voltaje en circuitos paralelos, explorando sus fuentes, la fórmula clave que lo rige y, lo más emocionante, cómo agregar componentes sin complicaciones. Prepárate para desmitificar conceptos y convertirte en un experto en el arte de la electricidad. ¡Comencemos!
¿Alguna vez te has preguntado cómo se comporta el voltaje en circuitos paralelos? En este artículo, descubrirás todo sobre la forma en que las fuentes de voltaje interactúan en este tipo de configuración. Conoce la fórmula que te permitirá calcular el voltaje total y aprende cómo agregar nuevas fuentes para obtener resultados precisos en tus proyectos eléctricos. ¡No te pierdas esta guía completa y práctica sobre voltaje en circuitos paralelos!
Este artículo describe en detalle el voltaje en circuitos paralelos. En un circuito paralelo o conexión en paralelo, los dispositivos eléctricos están conectados en paralelo.
En un circuito paralelo, el voltaje es igual en cada componente paralelo. Esto se debe a que los componentes eléctricos están conectados en los dos conjuntos de puntos eléctricamente comunes en un circuito paralelo. El potencial en los puntos comunes de conexión es el mismo y, en otras palabras, podemos decir que el potencial en cada componente es el mismo en la conexión en paralelo.

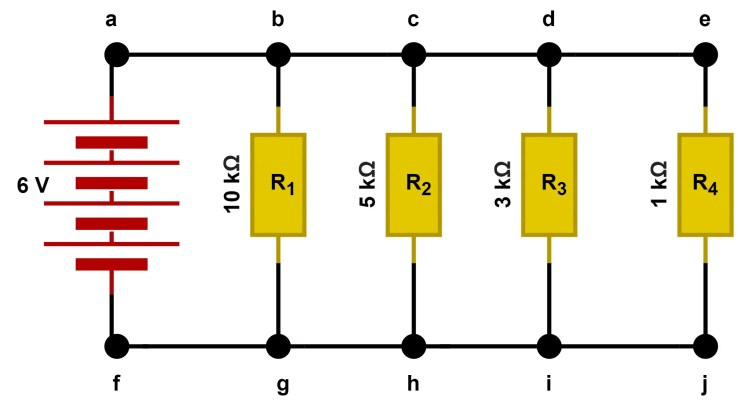

>Del diagrama anterior, está claro que los nodos 1, 2, 3 y 4 son los mismos nodos eléctricos. de manera similar, los nodos 5, 6, 7 y 8 son el mismo nodo eléctrico. Por lo tanto, el voltaje en todas las resistencias R1, R2, R3, R4 y R5 son iguales, lo que equivale al voltaje en la batería (6 V).
>

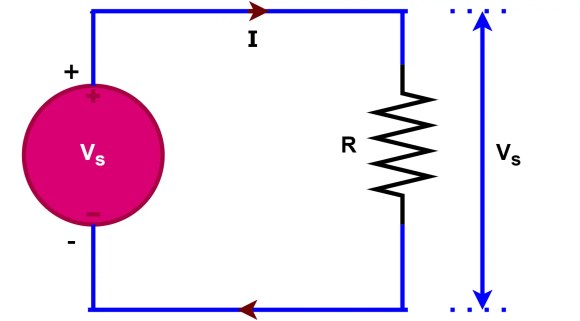

El siguiente circuito muestra el circuito cerrado con una fuente de voltaje y una sola resistencia. La corriente que fluye a través de la resistencia es igual a la corriente total del circuito y el voltaje a través de la resistencia es igual al voltaje de la fuente.
>La corriente en el circuito es;
>El siguiente circuito es un circuito cerrado que tiene tres resistencias (R1R2 &R3) conectado en paralelo con una fuente de voltaje (Vs).
>En el circuito anterior, un extremo de cada resistencia está conectado a un extremo de la terminal de la batería y el otro extremo de cada resistencia está conectado al otro extremo de la batería. Por lo tanto, podemos decir que el voltaje en cada resistencia es igual al voltaje de la fuente. Matemáticamente podemos expresar el voltaje a través de las resistencias como;
>La corriente a través de la R1 resistor
>
La corriente a través de la R2 resistor
>La corriente a través de la R3 resistor
>La corriente total en el circuito paralelo anterior es;
>De la expresión anterior, está claro que la corriente total en el circuito aumenta cuando agregamos ramas adicionales en un circuito paralelo particular.
La resistencia equivalente o efectiva (R) del circuito paralelo anterior se puede calcular siguiendo las siguientes expresiones matemáticas.
>Ventajas de los circuitos en paralelo

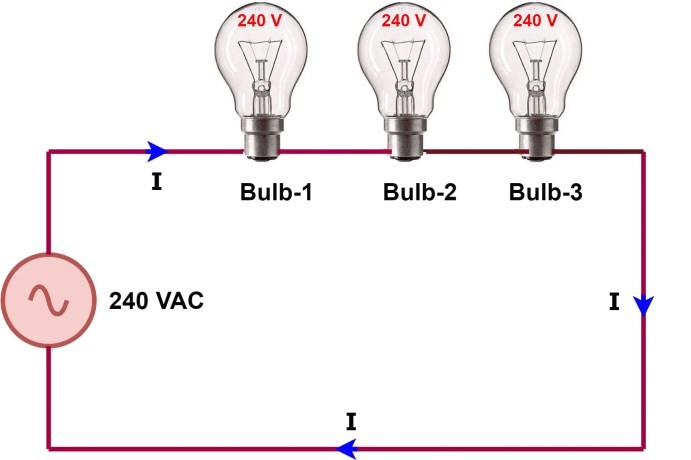

Para comprender las ventajas de los circuitos en paralelo, tomemos un ejemplo. Deje que tres bombillas de voltaje nominal (V) se conecten en serie y finalmente se conecten a una fuente de voltaje (V). El diagrama de circuito de la disposición se muestra en la siguiente figura.
>Cuando conectamos tres bombillas a una sola fuente de voltaje en la conexión en serie, ocurren los siguientes problemas.
- No es posible encender y apagar bombillas individuales.
- Todas las bombillas no brillan con la intensidad nominal completa.
- El circuito se convierte en un circuito abierto si hay un problema con alguna de las bombillas.

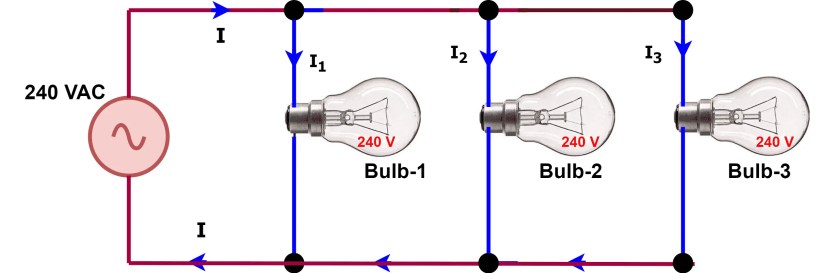

El diagrama de conexión de tres bombillas conectadas en paralelo se muestra a continuación.
>Las tres bombillas conectadas en paralelo obtienen el voltaje de suministro completo y los resultados son los siguientes.
- Todas las bombillas brillan a su intensidad nominal.
- Las bombillas obtienen el voltaje nominal.
- Es posible operar las bombillas individualmente.
- En caso de defecto de alguna de las bombillas, las demás bombillas sanas siguen funcionando. Las bombillas defectuosas se pueden reemplazar.
Circuitos Paralelos en Casa
Todos nuestros electrodomésticos están conectados en paralelo entre sí. Por lo tanto, podemos operar aparatos individuales por separado sin afectar a otros. Por ejemplo. podemos encender la lavadora sin encender o apagar la batidora o cualquier otro electrodoméstico.
El circuito eléctrico tiene conductores de fase, neutro y tierra. En condiciones eléctricas sanas, el flujo de corriente entre fase y neutro cuando encendemos cualquier aparato eléctrico. El conductor de tierra protege el sistema eléctrico en una condición defectuosa. Cuando la fase viva toca la tierra, una gran cantidad de corriente eléctrica fluye a través del cable de fase y el fusible en la serie de la fase viva se apaga en condiciones de falla a tierra.
Cuando enchufamos el conector eléctrico a la toma de corriente el aparato recibe alimentación. Así, al conmutar los aparatos, obtiene plena tensión para su funcionamiento.
Aplicación de Voltaje en Paralelo
Las aplicaciones de voltajes en paralelo comprenden lo siguiente:
- Electrodomésticos
- Circuitos de iluminación
- Anillo de poder
- Condensadores para la mejora del factor de potencia.
Voltaje en Circuitos Paralelos: Fuentes, Fórmula y Cómo Agregar
En el fascinante mundo de la electricidad, los circuitos paralelos juegan un papel fundamental en el funcionamiento eficiente de dispositivos y sistemas que utilizamos a diario. Pero, ¿alguna vez te has preguntado cómo se distribuye el voltaje en estas configuraciones? En este artículo desglosaremos los secretos detrás del voltaje en circuitos paralelos, explorando sus fuentes, la fórmula clave que lo rige y, lo más emocionante, cómo agregar componentes sin complicaciones. ¡Comencemos!
Entendiendo el Voltaje en Circuitos Paralelos
En un circuito paralelo, el voltaje es igual en cada componente conectado paralelamente. Esto se debe a que los dispositivos están conectados a los mismos puntos eléctricos. En otras palabras, el potencial en cada componente es el mismo e igual al voltaje de la fuente. Por ejemplo, si tenemos una batería de 6 V, el voltaje en cada resistencia conectada en paralelo también será de 6 V.
Fórmula del Voltaje en Circuitos Paralelos
Para entender el voltaje en un circuito paralelo, necesitamos considerar la siguiente fórmula:
Vtotal = VR1 = VR2 = VR3 = … = Vn
Donde:
- Vtotal es el voltaje total de la fuente.
- VRi es el voltaje a través de cada resistencia o componente.
Cómo Agregar Componentes en Circuitos Paralelos
Al agregar más componentes a un circuito paralelo, el voltaje en cada uno se mantiene igual al de la fuente. Sin embargo, la corriente total del circuito aumenta. Esto se debe a que cada nuevo componente proporciona un camino adicional para que la corriente fluya. La corriente total se puede calcular sumando las corrientes a través de cada componente:
Itotal = IR1 + IR2 + IR3 + … + In
Donde IRi representa la corriente a través de cada resistor. La ley de Ohm también se aplica aquí, donde I = V/R.
Ventajas de los Circuitos en Paralelo
Los circuitos paralelos ofrecen varias ventajas:
- Independencia de los dispositivos: Cada dispositivo puede encenderse y apagarse sin afectar a los demás.
- Voltaje constante: Todos los dispositivos reciben el voltaje completo de la fuente, asegurando un funcionamiento eficiente.
- Mayores opciones en caso de fallos: Si uno de los circuitos falla, los demás continuarán funcionando.
FAQs – Preguntas Frecuentes
¿Qué pasa si un componente falla en un circuito paralelo?
Si un componente falla en un circuito paralelo, los demás componentes seguirán funcionando normalmente. Esto es una de las principales ventajas de esta configuración frente a circuitos en serie.
¿Cómo afecta el número de componentes al voltaje en un circuito paralelo?
El voltaje en cada componente permanece constante y es igual al voltaje de la fuente, independientemente del número de componentes añadidos. Sin embargo, la corriente total aumentará a medida que se añaden más componentes.
¿Cuál es la resistencia equivalente en un circuito paralelo?
La resistencia equivalente en un circuito paralelo se calcula utilizando la fórmula:
1/Req = 1/R1 + 1/R2 + 1/R3 + … + 1/Rn. Esto demuestra que la resistencia total disminuye al añadir más resistencias en paralelo.
Conclusión
Entender el voltaje en circuitos paralelos es crucial para aplicar conceptos eléctricos en la práctica. Los circuitos paralelos no solo facilitan la conexión eficiente de dispositivos, sino que también garantizan un funcionamiento óptimo y un voltaje constante. Para más detalles, puedes consultar fuentes adicionales como Area Tecnología o Wikipedia.
