Diferencia entre RS232 y RS485: ¿Cuál elegir para tu conexión?
En un mundo donde la comunicación entre dispositivos es esencial, elegir el protocolo de transmisión adecuado puede marcar la diferencia entre un sistema eficiente y uno lleno de problemas. En este artículo, desentrañaremos los secretos de dos gigantes en el ámbito de las comunicaciones seriales: RS232 y RS485. Desde su funcionamiento hasta sus aplicaciones más comunes, exploraremos las características únicas de cada protocolo, ayudándote a tomar decisiones informadas y a optimizar tus proyectos tecnológicos. Prepárate para descubrir cuál de estas tecnologías se ajusta mejor a tus necesidades y por qué su elección puede transformar tu experiencia con dispositivos conectados. ¡Sigue leyendo para desvelar las claves de estos estándares!
«¿Te has preguntado alguna vez cuál es la diferencia entre RS232 y RS485? Si eres amante de la tecnología o trabajas en el campo de las comunicaciones, este artículo te interesará. Descubre en detalle las características y ventajas de cada uno de estos estándares de comunicación serial y cómo elegir el más adecuado para tus necesidades. ¡No te lo pierdas!»
Este artículo describe la diferencia entre RS485. RS232 y RS485 son estándares de interfaz serial utilizados para la comunicación de datos. Cuando los datos se comunican entre dos nodos, es difícil tener una transferencia de datos fluida debido a algunas razones como el ruido, las diferencias de nivel del suelo, la falta de coincidencia de impedancia, etc. Por lo tanto, organizaciones como
La Asociación de la Industria Electrónica (EIA) y la Asociación de Industrias de Telecomunicaciones (TIA) han establecido estándares para la producción de cables y otras herramientas que se utilizan para configurar una red.
De esta manera, se asegura la compatibilidad entre dispositivos fabricados por diferentes fabricantes. Además, se logra una transferencia de datos mejor y más fluida en rutas largas. Estos estándares también mejoran las tasas de datos.
RS232 y RS485 son estándares para cables de datos y se utilizan para la comunicación en serie. El prefijo RS había sido sugerido por EIA, significa Estándares Recomendados. Son interfaces en serie que especifican los medios de transmisión y tienen un conjunto predefinido de niveles lógicos, velocidades de datos y tiempos.
Intercambian datos entre dos nodos en una red. Para ello, las herramientas más utilizadas son los controladores de línea y los receptores. Tanto RS232 como RS485 son una de las interfaces seriales más antiguas. Son muy utilizados en equipos de control y medida debido a su sencillez y bajo coste.
La transferencia de datos se clasifica en:
Casi todos los dispositivos seriales hacen uso de los circuitos integrados del transmisor receptor asíncrono universal (UART) para la implementación de un protocolo de comunicación. El protocolo UART puede transmitir datos en porciones. UART generalmente se transfiere en 8 bits y se define junto con bits de inicio, bits de parada y bits de paridad particulares a una velocidad de datos específica.
Velocidad en baudios: la velocidad a la que se transfiere la información en un canal de comunicación se denomina velocidad en baudios.
RS 232

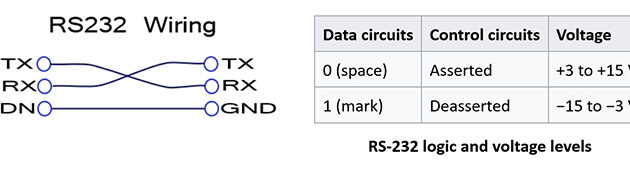

El RS 232 está diseñado para comunicación de un solo extremo. En un RS 232, el cable transmisor (TX) del dispositivo 1 y el cable receptor (RX) del dispositivo 2 están conectados. Ambas conexiones son de un solo extremo con tierra de referencia. Single-ended significa que el voltaje se mide con referencia a tierra.
En el estándar, se recomienda que el voltaje debe estar entre +12 V y -12 V. Las señales con niveles de voltaje degradados hasta 3V pueden ser entendidas. El cable utilizado para conectar el Dispositivo 1 y el Dispositivo 2 puede estar hecho de cables paralelos o cables de par trenzado. El cable tiene 9 hilos y en algunos conectores se utilizan 25 hilos. En esto, cada cable tiene un papel particular en la transmisión de datos.
RS 232 admite transmisión full dúplex, lo que significa que puede transmitir datos en ambas direcciones: envío y recepción. Por lo general, debe estar dentro de los 50 pies (15 m). Los datos se transmiten en caracteres ASCII. RS 232 proporciona una tasa de baudios de hasta 20k bits por segundo.
Ventajas de RS 232
Las ventajas de RS 232 son:
Desventajas de RS232
Las desventajas de RS 232 son:
RS485
El RS 485 admite señalización diferencial en dos líneas de comunicación. En un bus RS 485, se pueden conectar un máximo de 32 dispositivos. Pero solo un dispositivo puede comunicarse a la vez (semidúplex). El cable tiene tres hilos: dos son para transmisión de datos y uno para tierra. En esta norma se especifica que se utilizan voltajes entre +5V y -5V. RS 485 proporciona el rechazo de ruido de modo común también debido al formato diferencial. La longitud máxima del cable es de 4000 pies (1200 m). Los datos se transfieren a una velocidad de transmisión de 10 Mbps.
Ventajas de RS485
Las ventajas de RS 485 son:
Desventajas de RS485
Las desventajas de RS 485 son:
Diferencia entre RS232 y RS485
ESPECIFICACIONES
RS232
RS485
Modo de operación
RS 232 es de un solo extremo.
RS 485 es diferencial.
Número de dispositivos que se pueden conectar
Solo se pueden conectar dos dispositivos.
Aquí se pueden conectar un máximo de 32 dispositivos.
Longitud máxima de cable permitida
15 pies
4000 pies
Tasa de baudios
20 kbps
10Mbps
Voltaje de salida del controlador
±25 V
-7 V a +12 V
Niveles lógicos
±5 V a ±15 V
±1,5 V a ±6 V
Impedancia máxima de entrada del receptor
3 a 7 W
12W
Sensibilidad del receptor
±3 V
±200mV
Conector utilizado para RS232 y RS485
Los protocolos de comunicación serie RS 232 y RS 485 utilizan un conector para conectarse con diferentes dispositivos. Este conector es generalmente un conector de 9 pines llamado conector DB9. En algunos casos, tiene 25 pines.
Conector para RS232

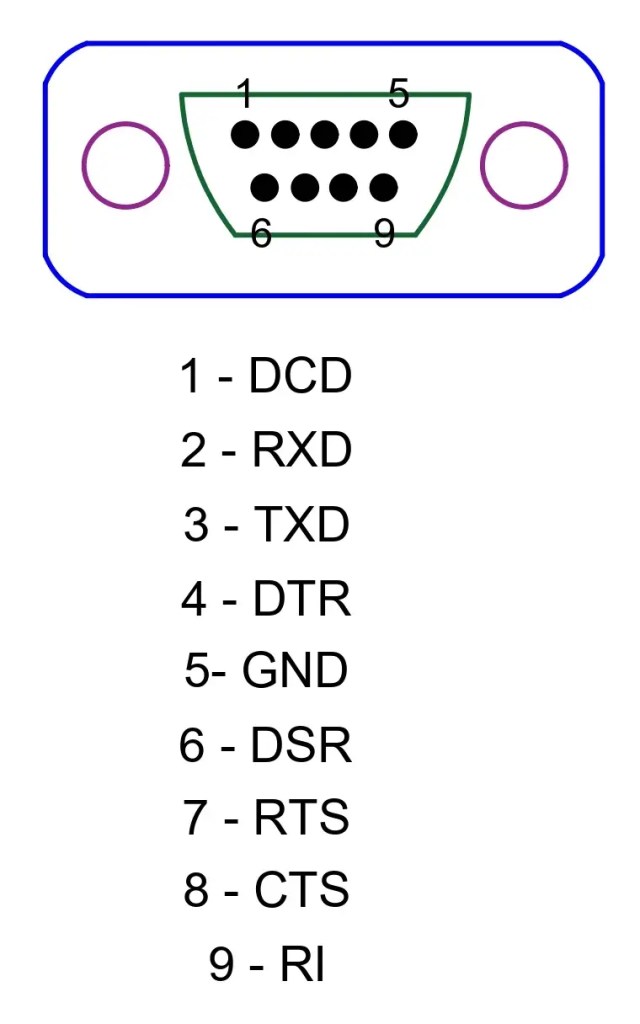

El DB9 significa conector en miniatura D-sub que tiene 9 pines. Cada pin tiene una función diferente. El diagrama de distribución de pines del conector D89 se muestra a continuación.
>Las funciones de los diferentes pines son:
PIN 1- Detección de portador de datos (DCD)
Después de la detección del terminal de datos, se enviará una señal desde este pin al conjunto de datos que se transmitirá al terminal.
PIN 2- Datos recibidos (RXD):
El conjunto de datos recibirá una señal inicial a través de la línea de recepción de datos (RXD).
PIN 3- Datos Transmitidos (TXD):
El terminal de datos recibirá una señal del conjunto de datos y una confirmación indicando que existe una conexión entre el terminal de datos y el conjunto de datos.
PIN 4- Terminal de Datos Listo (DTR):
En este terminal, se aplica un voltaje positivo que es una señal de que el terminal de datos está preparado para la transmisión de datos.
PIN 5- Señal de tierra (GND):
Este pin de la señal a tierra proporciona una ruta de retorno para las comunicaciones en serie. Sin la señal de tierra, los datos en serie no se pueden transmitir entre dispositivos. Es un retorno para todas las señales en una sola interfaz.
PIN 6- Conjunto de datos listo (DSR):
En este pin, se aplica un voltaje positivo que garantizará que se pueda lograr la comunicación en serie entre un terminal de datos y un conjunto de datos.
PIN 7- Solicitud de envío (RTS):
Un voltaje positivo en este terminal indicará que se puede realizar la solicitud de envío. Esto significa que el conjunto de datos puede enviar información al terminal de datos sin ninguna interferencia.
PIN 8- Listo para enviar (CS):
Después del establecimiento de las conexiones entre un terminal de datos y un módem distante, una señal de listo para enviar (CS) asegurará que el terminal de datos reconozca que se pueden realizar las comunicaciones.
PIN 9- Indicador de timbre (RI):
Esta señal se activará cuando el módem trabajando como conjunto de datos detecte baja frecuencia. Si esto ocurre, se alerta al terminal de datos. Pero el RI no detendría el flujo de datos en serie entre dispositivos.
Conector para RS485

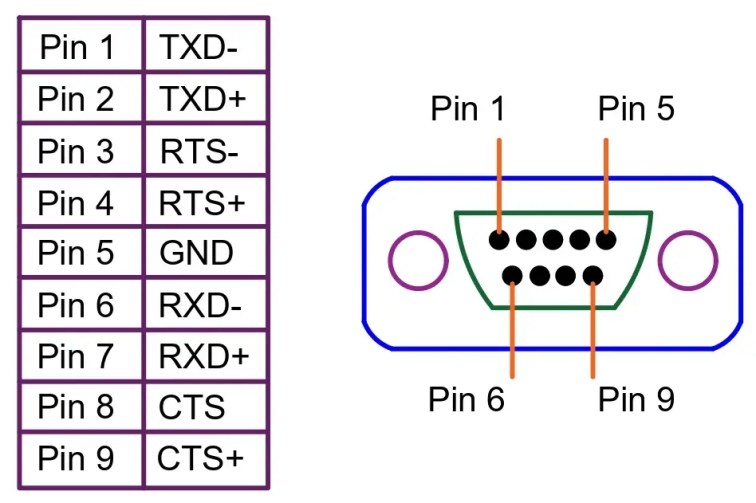

El diagrama de distribución de pines del conector RS485 se muestra a continuación.
>
Las funciones de los diferentes pines son:
Pin 1 y Pin 2: TXD- y TXD+
Estas líneas transportan los datos reales transmitidos.
Pin 3 y Pin 4: RTS- y RTS+
Esta señal se activa cuando el dispositivo está listo para enviar.
Clavija 5: Tierra
Este pin se conecta a tierra, lo que significa que proporciona un camino compartido para devolver el circuito eléctrico.
Pin 6 y Pin 7: RXD- y RXD+
Estas líneas se utilizan para la transmisión de datos entre dos dispositivos.
Pin 8 y Pin 9: CTS- y CTS+
Es claro enviar una señal que se envía después de que se establece una conexión entre dos dispositivos. Esta señal proporciona confirmación para el reconocimiento del dispositivo.
Diferencia entre RS232 y RS485
En un mundo donde la comunicación entre dispositivos es esencial, elegir el protocolo RS232 o RS485 puede marcar la diferencia entre un sistema eficiente y uno lleno de problemas. Este artículo desentrañará las características únicas de cada protocolo, ayudándote a tomar decisiones informadas y a optimizar tus proyectos tecnológicos.
¿Qué es RS232?
El RS232 es un estándar de comunicación serial que se utiliza principalmente para la conexión de dispositivos mediante un solo extremo. Está diseñado para operar con dos dispositivos, donde el cable transmisor del dispositivo A se conecta al receptor del dispositivo B, utilizando una referencia de tierra.
Características del RS232
- Tasa de baudios: Hasta 20 kbps
- Longitud máxima del cable: 15 metros
- Número de dispositivos: Hasta 2 dispositivos conectados directamente
- Voltaje de operación: Entre +12 V y -12 V
Ventajas de RS232
- Protocolo ampliamente utilizado y reconocido.
- Sencillez en la implementación.
- Soporte para comunicación full-duplex.
Desventajas de RS232
- Limitado a distancias cortas.
- Susceptibilidad a interferencias y ruido.
- Solo permite la conexión de dos dispositivos.
¿Qué es RS485?
El RS485 es otro estándar de comunicación serial que permite la conexión de múltiples dispositivos en un bus de comunicación. A diferencia de RS232, utiliza señalización diferencial, lo que reduce las interferencias y permite distancias más largas.
Características del RS485
- Tasa de baudios: Hasta 10 Mbps
- Longitud máxima del cable: 1200 metros
- Número de dispositivos: Hasta 32 dispositivos en un bus
- Voltaje de operación: De -7 V a +12 V
Ventajas de RS485
- Menos susceptibilidad al ruido y las interferencias.
- Admite largas distancias sin pérdida de calidad.
- Capacidad para conectar múltiples dispositivos en un mismo bus.
Desventajas de RS485
- Menos utilizado en comparación con RS232.
- Requiere resistencias de terminación.
- Solo permite comunicación semidúplex, lo que significa que solo un dispositivo puede transmitir a la vez.
Comparativa entre RS232 y RS485
| Característica | RS232 | RS485 |
|---|---|---|
| Modo de operación | Single-ended | Diferencial |
| Número de dispositivos | Hasta 2 | Hasta 32 |
| Longitud máxima de cable | 15 m | 1200 m |
| Tasa de baudios | 20 kbps | 10 Mbps |
FAQs sobre RS232 y RS485
¿Cuál protocolo es más adecuado para comunicaciones a larga distancia?
El RS485 es la mejor opción para comunicaciones a larga distancia, ya que permite distancias de hasta 1200 metros y es menos susceptible al ruido, lo que lo hace ideal para aplicaciones industriales.
¿Puedo usar RS232 para más de dos dispositivos?
No, el RS232 está diseñado para la comunicación entre solo dos dispositivos. Si necesitas conectar múltiples dispositivos, deberías considerar el uso de RS485.
¿Qué tipo de aplicaciones utilizan RS232 y RS485?
RS232 es comúnmente utilizado en dispositivos de consumo como impresoras y módems, mientras que RS485 se utiliza frecuentemente en sistemas industriales y de control, como en la automatización y control de procesos.
Conclusiones
La elección entre RS232 y RS485 depende de tus necesidades específicas de comunicación. Si solo necesitas conectar dos dispositivos a corta distancia, RS232 es adecuado. Sin embargo, si requieres conectar múltiples dispositivos a largas distancias, RS485 es la opción más efectiva.
