Modos de falla comunes de la válvula solenoide
Las válvulas solenoides son componentes esenciales en una amplia variedad de sistemas hidráulicos y neumáticos, jugando un papel crucial en el control del flujo de líquidos y gases. Sin embargo, al igual que cualquier dispositivo mecánico, no están exentas de problemas. Conocer los modos de falla más comunes de estas válvulas no solo puede ahorrarte tiempo y dinero en reparaciones, sino que también te permitirá optimizar el rendimiento de tus sistemas. En este artículo, exploraremos las fallas más frecuentes que pueden afectar a las válvulas solenoides, los síntomas que las acompañan y, lo más importante, cómo prevenirlas. Prepárate para convertirte en un experto en el cuidado de tus válvulas solenoides y asegurar su funcionamiento óptimo. ¡Sigue leyendo para descubrir cómo mantener a raya estos problemas!
¿Sabías que las válvulas solenoides son elementos esenciales en diversos sistemas industriales? Sin embargo, como cualquier otro componente, las válvulas solenoides están expuestas a fallas. En este artículo, descubrirás los modos de falla más comunes de las válvulas solenoides y cómo evitarlos para mantener un funcionamiento eficiente en tu maquinaria. ¡No te lo pierdas!
El término Modo de falla común del La válvula solenoide se usa para referirse a las diferentes formas en que un componente de la válvula solenoide puede fallar. La válvula solenoide es un dispositivo operado eléctricamente. Hay varias razones para las fallas de las válvulas de solenoide durante la operación de la válvula de solenoide. Discutiremos algunos de los modos de falla comunes de las válvulas de solenoide en este artículo.
¿Qué es una válvula solenoide?
>Una válvula solenoide no regula el flujo. Controla el flujo de líquidos o gases en la posición completamente abierta o completamente cerrada.
La electroválvula es una válvula que se cierra por gravedad, por presión o por la acción de un resorte. Se abre por el movimiento de un émbolo operado por la acción magnética de una bobina energizada eléctricamente, o viceversa.

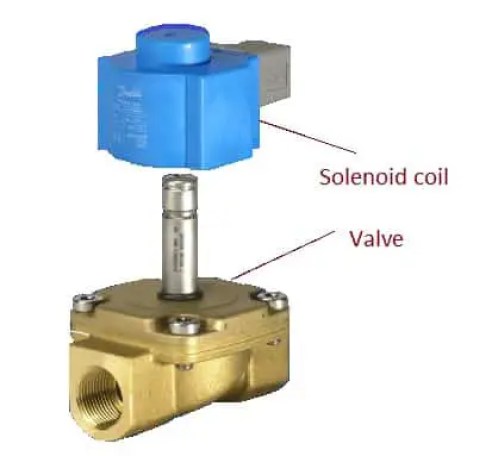

Una electroválvula consta de dos partes distintaspero piezas de accionamiento integrales:
- Solenoide (bobina eléctrica)
- Cuerpo de la válvula
Un electroimán produce líneas de fuerza magnética cuando la corriente eléctrica fluye a través de la bobina del electroimán. Por lo tanto, el electroimán es importante para el diseño del control automático. La razón de esto es que es posible crear o eliminar el campo magnético al activar o desactivar una corriente eléctrica.
Podemos usar la válvula solenoide para controlar el flujo de muchos fluidos diferentes, teniendo en cuenta los siguientes parámetros en la construcción de la válvula.
- Presión
- Temperatura involucrada
- Viscosidad del fluido
- La adaptabilidad del material utilizado.
Estas válvulas generalmente funcionan completamente abiertas o completamente cerradas, aunque hay aplicaciones en las que el flujo se controla de forma lineal.
Asimismo, existen electroválvulas que pueden trabajar con corriente alterna (AC) o con corriente continua (DC) y utilizar diferentes voltajes y ciclos de operación, dependiendo de su construcción o forma.
A continuación se muestran los modos de falla de las válvulas de solenoide. Antes de pasar por ellos, comprendamos cómo funciona un solenoide.
- Sonidos extraños
- La apertura no se produce.
- Válvulas que cierran parcialmente
- Inconvenientes con bobinas
- Mala instalación

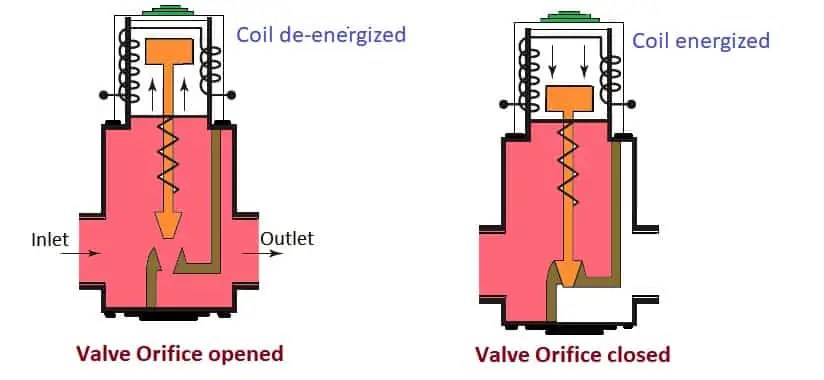

¿Cómo funciona la válvula solenoide?
Una electroválvula genera un campo magnético de cierta intensidad cuando la corriente eléctrica atraviesa la bobina. La válvula solenoide tiene un émbolo hecho de metal ferroso. La fuerza magnética producida en la bobina atrae el émbolo hacia el centro de la bobina. Así, el movimiento del émbolo proporciona el movimiento necesario para el funcionamiento de la válvula.
La válvula solenoide tiene dos modos de operación, ya sea completamente abierta o completamente cerrada. No hay una etapa intermedia para el movimiento de la válvula. Por lo tanto, el sistema de válvula solenoide no es adecuado para aplicaciones de control de flujo.
>Los solenoides permanecen abiertos hasta que se corta la energía eléctrica y desaparece el campo electromagnético del solenoide. En este momento, el resorte o resorte empuja el émbolo de regreso a su posición original, cambiando el estado de la válvula.
Dependiendo del ciclo de trabajo de la válvula, es posible utilizar bobinas que sean capaces de trabajar de forma continua o en ciclos de una duración determinada. La válvula solenoide de trabajo continuo suele ser más cara.
Los siguientes son los modos de falla comunes de la válvula solenoide.
Sonidos extraños
Al abrir y cerrar la válvula solenoide, crea un sonido audible similar a un martilleo o un zumbido. El sonido puede ser molesto o irritante.
Las siguientes son las razones del sonido durante la apertura y el cierre de la válvula solenoide.
- El minuto de espacio entre la bobina del solenoide y el vástago del émbolo.
- Aflojamiento de la contratuerca de la bobina
- Las diferencias entre la presión de salida y de entrada dentro del sistema provocan un sonido errante.
- La alta presión del líquido que pasa a través de un pequeño orificio en la tubería provoca golpes de ariete.
La apertura no se produce.
Es uno de los problemas más reportados de las electroválvulas y su origen se debe a
- Presión desigual
- Fallas de energía
- Suciedad en la parte inferior del diafragma.
- Bajo voltaje a la bobina de la válvula solenoide
- Corrosión
- Componentes faltantes
- Quemaduras en espiral
La variedad de causas posibles puede ser inconveniente y hacer que los usuarios pierdan mucho tiempo buscando soluciones. Lo ideal es reducir las molestias para solucionarlo.
Tenemos que evaluar durante el proceso son los
- Diafragma
- Es primavera
- Ajuste de control de flujo
- Potencia de la bobina
- Entrada de válvula
- Puerto de salida del solenoide
- puerto de purga
Común Modos de falla de la válvula solenoide–La válvula se cierra parcialmente
El cierre parcial de la válvula solenoide es el problema que ocurre principalmente debido a las diferencias de presión.
Las siguientes razones contribuyen al cierre parcial de la válvula solenoide.
- Accionamiento manual
- Daños en el tubo de la armadura
- Magnetismo residual en el circuito magnético de la bobina del solenoide.
- Daños o inversión en los asientos
- Ausencia de algunos componentes.
La válvula solenoide puede pasar a una etapa intermedia si la presión del aire de suministro es baja. Para sacar el solenoide del estado intermedio, cierre la válvula de aire y apague la máquina.
Común Modos de falla de la válvula solenoide –Inconvenientes con bobinas
Hay varios problemas que pueden ocurrir a las bobinas, por ejemplo,
- ardiendo o
- Mantenerse frío en el encendido
Sus causas suelen ser armaduras de bobina lenta, cortocircuitos, altas temperaturas del medio, ya sea líquido o gas y voltajes inadecuados.
Es aconsejable asegurarse de que no se produzca un suministro de tensión incorrecto. En primer lugar, compruebe la compatibilidad de la fuente de alimentación con la tensión de alimentación nominal de la bobina. Compruebe la presencia de humedad en el interior y monte una batería nueva si es necesario. Además, reemplace la armadura si está doblada o dañada, y verifique la compatibilidad de la válvula con el medio.
Recuerde almacenar las electroválvulas en un lugar frío o acondicionado para su posterior uso.
Modos de falla comunes de la válvula solenoide – Mala instalación
Es importante que la válvula se instale en la dirección correcta. En él, una flecha indica la dirección del flujo del medio en su cuerpo.
Necesitamos instalar una válvula solenoide de acuerdo con la dirección de la flecha marcada, y no invertirla, de lo contrario, hará que la presión de la válvula se invierta y no cierre como debería.
Es importante que se instale generalmente en posición horizontal. En algunos casos es posible una inclinación de 30°. La válvula dejará de ser confiable si se instala verticalmente.
Modos de Falla Comunes de la Válvula Solenoide
Las válvulas solenoides son componentes esenciales en una amplia variedad de sistemas hidráulicos y neumáticos, desempeñando un papel crucial en el control del flujo de líquidos y gases. Sin embargo, al igual que cualquier dispositivo mecánico, no están exentas de problemas. Conocer los modos de falla más comunes de estas válvulas no solo puede ahorrarte tiempo y dinero en reparaciones, sino que también te permitirá optimizar el rendimiento de tus sistemas. En este artículo, exploraremos las fallas más frecuentes que afectan a las válvulas solenoides, los síntomas que las acompañan y cómo prevenirlas.
¿Qué es una Válvula Solenoide?
Una válvula solenoide controla el flujo de líquidos o gases en la posición completamente abierta o completamente cerrada. Se compone de dos partes principales: el solenoide (bobina eléctrica) y el cuerpo de la válvula. Al energizar la bobina, el solenoide genera un campo electromagnético que mueve un émbolo, abriendo o cerrando la válvula.
Modos de Falla Comunes
- Sonidos Extraños
Al abrir y cerrar la válvula solenoide, puede producir un sonido audible similar a un martilleo o zumbido. Esto suele ser resultado de:
- Espacio demasiado grande entre la bobina y el émbolo;
- Aflojamiento de la contratuerca de la bobina;
- Diferencias de presión entre entrada y salida;
- Golpes de ariete por alta presión.
- La Apertura No Se Produce
Este problema es uno de los más comunes y se debe a factores como:
- Presión desigual;
- Fallas de energía;
- Suciedad en el diafragma;
- Bajo voltaje en la bobina;
- Corrosión o componentes faltantes.
- Cierre Parcial de la Válvula
Ocurre principalmente por diferencias de presión, y puede ser causado por:
- Accionamiento manual;
- Daños en el tubo de la armadura;
- Magnetismo residual en la bobina;
- Daños en los asientos;
- Falta de componentes.
Prevención y Mantenimiento
Para evitar estas fallas, es esencial realizar un mantenimiento regular de las válvulas solenoides. Asegúrate de realizar inspecciones periódicas en el sistema, limpiando cualquier suciedad acumulada y comprobando la correcta instalación de la válvula. También es recomendable revisar las especificaciones eléctricas y de presión para asegurar un funcionamiento óptimo.
Preguntas Frecuentes (FAQs)
¿Qué síntomas indican que una válvula solenoide puede estar fallando?
Los síntomas más comunes incluyen ruidos extraños, la válvula que no se abre o cierra correctamente, y fluctuaciones en el flujo del medio que controla.
¿Cómo puedo diagnosticar una válvula solenoide defectuosa?
Un diagnóstico efectivo involucra revisar la conexión eléctrica, medir la presión de entrada y salida, y verificar físicamente el estado del diafragma y otras partes móviles.
¿Qué debo hacer si la válvula no se abre?
Primero, verifica si hay energía a la bobina y asegúrate de que no haya obstrucciones. También revisa la presión del sistema y la condición del diafragma.
¿Es necesario realizar mantenimiento regular?
Sí, el mantenimiento regular es crucial para prevenir fallas y prolongar la vida útil de la válvula solenoide. Esto incluye limpieza, inspección y, si es necesario, reemplazo de componentes.
