Diodo PIN – Símbolo, Características y Aplicaciones
En el fascinante mundo de la electrónica, cada componente juega un papel crucial en el funcionamiento de nuestros dispositivos favoritos. Entre ellos, el diodo PIN se destaca por su versatilidad y eficiencia. Pero, ¿qué lo hace tan especial? En este artículo, desglosaremos el símbolo del diodo PIN, sus características más relevantes y las aplicaciones que lo convierten en un aliado indispensable en la tecnología moderna. Desde la telefonía hasta la transmisión de señales, descubre cómo este pequeño pero poderoso componente está transformando el panorama electrónico. ¡Acompáñanos en este recorrido y explora las maravillas del diodo PIN!
El diodo PIN es un componente electrónico esencial en el mundo de la tecnología. Con su diseño y funcionamiento único, este diodo se destaca por su capacidad para amplificar señales y su versatilidad en diversas aplicaciones. En este artículo, exploraremos el símbolo, características y las diferentes formas en que se utiliza este imprescindible dispositivo en el ámbito tecnológico.
Pin diodo es un tipo de diodo que tiene material semiconductor tipo p y tipo n intercalado en una capa intrínseca. La capa intrínseca es una capa de material semiconductor no dopado. Esta es la diferencia estructural entre un diodo de unión PN normal y un diodo de unión PIN. Al igual que el diodo de unión PN, ‘P’ se refiere a la región de tipo p positiva, ‘N’ se refiere a la región de tipo n negativa e ‘I’ se refiere a la región intrínseca en el diodo PIN.
La>Símbolo de diodo PIN
El símbolo de un diodo PIN se muestra en la figura 2. En esta figura, A representa el ánodo y k representa el cátodo.
Fig.>La estructura básica de un diodo PIN se muestra en la figura 3.
Fig.>Un diodo PIN es una versión improvisada del diodo de unión PN. A diferencia de un diodo normal, un diodo PIN tiene tres capas, como se mencionó anteriormente, como se muestra en la figura 3. El uso de la capa intrínseca hace que el diodo sea altamente resistivo y ayuda a inducir un gran campo eléctrico entre las regiones P y N del diodo. Debido a la presencia de un gran campo eléctrico en el diodo, el movimiento de electrones en el diodo aumenta de la región N a la región P y, por lo tanto, es un diodo mejor que el diodo de unión PN.
El rápido movimiento de los electrones hace que los pares electrón-hueco sean más rápidos y esto aumenta la actividad del diodo PIN hacia las señales. La distancia entre las regiones de tipo N y tipo P es mayor en el diodo de unión PIN que en un diodo de unión PN normal. Por lo tanto, la capacitancia del diodo PIN disminuye, lo que genera respuestas más rápidas hacia las señales.
Funcionamiento del diodo PIN
La presencia de la capa intrínseca difiere del funcionamiento del diodo PIN del del diodo de unión PN. En condiciones de polarización directa, cuando la región de tipo P y tipo N está conectada a los terminales positivo y negativo del suministro respectivamente, el ancho de la región de agotamiento disminuye. El diodo PIN funciona como una resistencia variable. Esto hace que el diodo funcione más rápido a medida que aumenta el movimiento de cargas desde la región de tipo P a la de tipo N.
En condiciones de polarización inversa, el ancho de la región de agotamiento aumenta. En esta condición, el diodo PIN actúa como un condensador. El ancho de la región intrínseca aumenta de tal manera que barre todos los portadores de carga de la región. El voltaje requerido para eliminar todos los portadores de carga se conoce como tensión de barrido. El voltaje de barrido es el voltaje de polarización inversa aplicado al diodo.
Características del diodo PIN
Las características del diodo PIN incluyen
1. El diodo PIN actúa como una resistencia variable en la condición de polarización directa. En ese caso, el valor de la resistencia del diodo depende del valor del voltaje de polarización directa que se le aplica.
2. El diodo PIN actúa como un capacitor en la condición de polarización inversa donde las regiones tipo P y tipo N actúan como las placas positiva y negativa del capacitor respectivamente y la región intrínseca se comporta como el aislamiento entre las placas.
3. El diodo PIN requiere un voltaje de ruptura más alto para romper o destruir el empobrecimiento grueso de la región.
4. El diodo PIN tiene sensibilidad a la radiación. Cuando la radiación cae sobre la superficie de la región de agotamiento, genera energía.
5. La región de agotamiento almacena portadores de carga que son responsables del flujo de corriente.
6. No hay rectificación presente en el diodo ya que el diodo tiene una resistencia variable que depende del voltaje aplicado.
7. En señales de baja frecuencia, el diodo PIN se apaga siguiendo la ecuación de diodo de señales de baja frecuencia. Pero en el caso de señales de mayor frecuencia, el diodo nunca se apaga ya que no es posible eliminar todas las cargas de la región intrínseca.
8. El tiempo de recuperación inversa requerido para el diodo PIN es menor.
Aplicaciones de diodos PIN
El campo de aplicación del diodo PIN es amplio. Algunas de estas aplicaciones se dan a continuación.
1. Un diodo PIN se puede utilizar como rectificador de alto voltaje, ya que es capaz de soportar un voltaje más alto. Es posible debido a la presencia de la capa intrínseca.

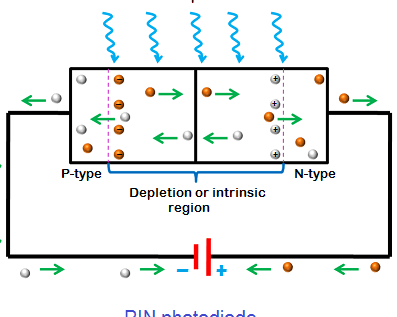

2. En el caso de fotodetectores, se pueden utilizar diodos PIN. La región intrínseca aumenta el sitio para la absorción de energía de la luz. Por lo tanto, se utiliza como fotodiodo.
3. Debido a la disminución de la capacitancia del diodo, puede usarse como interruptor. El diodo PIN puede operar en radiofrecuencia.
4. Los diodos PIN se utilizan en la detección de fotones en rayos X y rayos gamma.
5. La celda fotovoltaica usa diodos PIN en sus redes de fibra óptica.
6. Los diodos PIN también se usan en interruptores de microondas debido a su bajo valor de capacitancia.
7. El uso del diodo PIN se encuentra en el circuito limitador y circuito modulador de RF.
Autor
Sunmoni Gohain
NIT Silcar
Diodo PIN – Símbolo, Características y Aplicaciones
En el fascinante mundo de la electrónica, cada componente juega un papel crucial en el funcionamiento de nuestros dispositivos favoritos. Entre ellos, el diodo PIN se destaca por su versatilidad y eficiencia. Pero, ¿qué lo hace tan especial? En este artículo, desglosaremos el símbolo del diodo PIN, sus características más relevantes y las aplicaciones que lo convierten en un aliado indispensable en la tecnología moderna.
Símbolo del Diodo PIN
El símbolo de un diodo PIN consiste en una flecha apuntando hacia una línea. Esta representación gráfica identifica el ánodo (A) y el cátodo (K) del diodo. En los diagramas electrónicos, este símbolo es esencial para el diseño y comprensión de circuitos.
Características del Diodo PIN
El diodo PIN se caracteriza por:
- Construcción de tres capas: Tiene una capa intrínseca entre las regiones de tipo P y tipo N, lo que le permite tener una alta resistividad.
- Comportamiento como resistencia variable: En polarización directa, actúa como una resistencia cuya dependencia se basa en el voltaje aplicado.
- Capacitancia reducida: La capacitancia disminuye, permitiendo respuestas más rápidas a las señales.
Funcionamiento del Diodo PIN
El diodo PIN funciona dependiendo de su estado de polarización:
- Polarización directa: Cuando se aplican voltajes adecuados, el diodo permite el flujo de corriente, actuando como una resistencia variable.
- Polarización inversa: En este caso, el diodo se comporta como un capacitor, aumentando el ancho de la región de agotamiento y almacenando carga.
Aplicaciones del Diodo PIN
El diodo PIN tiene una amplia gama de aplicaciones incluyendo:
- Conmutadores de RF
- Dispositivos de atenuación
- Protectores de sobretensiones
- Fotodetectores
Su capacidad para manejar altas potencias y su rápida respuesta lo convierten en un componente clave en sistemas de comunicación, equipos de radar, y tecnología de microondas [[2]].
FAQs sobre el Diodo PIN
¿Qué es un diodo PIN?
Un diodo PIN es un tipo de diodo semiconductor que tiene tres capas: tipo P, intrínseca e N. Esta estructura le confiere características únicas como un alto rendimiento en aplicaciones de conmutación y modulación de señales.
¿Cuál es la diferencia entre un diodo PIN y un diodo PN?
La principal diferencia radica en la capa intrínseca presente en el diodo PIN. Esta capa le permite tener un mayor control sobre la corriente y la capacitancia, lo que mejora su rendimiento en aplicaciones específicas.
¿Dónde se utiliza un diodo PIN?
Se utiliza en telecomunicaciones, radar, atenuadores y en la protección contra sobretensiones, gracias a su capacidad para operar eficientemente a altas frecuencias y potencias.
