Teoría del campo giratorio doble del motor de inducción monofásico
En el fascinante mundo de la ingeniería eléctrica, los motores de inducción monofásicos se destacan por su simplicidad y eficiencia en numerosas aplicaciones. Pero, ¿qué sucede realmente en su interior? En este artículo, exploraremos la intrigante Teoría del Campo Giratorio Doble, una noción fundamental que nos permite entender cómo estos motores logran convertir energía eléctrica en movimiento. Acompáñanos a desentrañar los secretos detrás de su funcionamiento, donde la interacción de campos magnéticos y la física se entrelazan para dar vida a uno de los dispositivos más utilizados en la industria y el hogar. ¡Prepárate para sumergirte en un viaje de descubrimiento que transformará tu visión sobre la tecnología eléctrica!
En el vasto mundo de la ingeniería de motores eléctricos, existe una teoría que ha revolucionado por completo el funcionamiento de los motores de inducción monofásicos: la teoría del campo giratorio doble. Descubre cómo este concepto innovador ha cambiado la manera en que entendemos y utilizamos estos motores, ofreciendo un rendimiento excepcional y abriendo nuevas posibilidades en diversas industrias. ¡Prepárate para adentrarte en el fascinante mundo de la tecnología eléctrica!
El valor instantáneo del flujo debido a la corriente del estator del motor de inducción monofásico es,
Φ=Φm cosωt

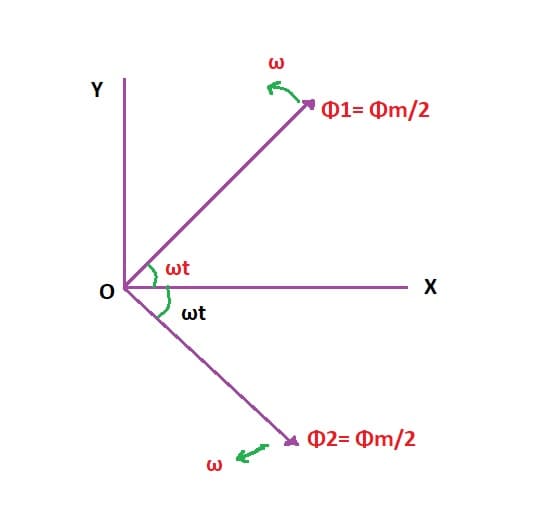

Sean dos flujos magnéticos giratorios Φ1 y Φ2, cada flujo tiene la magnitud de Φm/2 y gira en la dirección opuesta con velocidad angular ω.
>
Considere que los dos flujos comienzan a girar desde el eje OX en un tiempo t = 0, después de un tiempo t segundo, el ángulo a través del cual el vector de flujo ha girado es en
componente X=Φm/2* cosωt + Φm/2* cosωt =Φm cosωt
componente Y=Φm/2 *senωt – Φm/2 * senωt =0
>

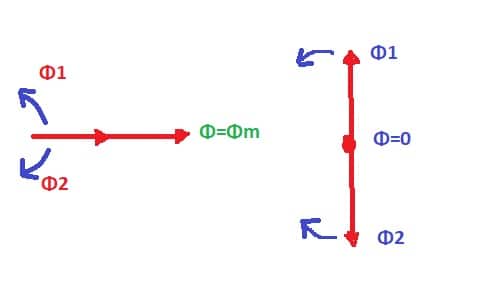

>Cuando el vector de flujo giratorio está en fase, como se muestra en el diagrama, el vector resultante es Φ=Φm. Cuando está desfasado 180 grados, el vector resultante es Φ=0.
podemos explicar el funcionamiento de un motor monofásico utilizando la teoría de doble campo giratorio
1) Rotor en reposo
>Considerar caso 1, ese rotor está parado y el devanado del estator de los motores de inducción monofásicos está conectado al suministro monofásico. El devanado del estator produce flujos alternos y se puede presentar como una suma de dos flujos giratorios Φ1 y Φ2. Cada uno igual a Φm/2 Donde Φm= valor máximo de flujo alterno y girando a velocidad síncrona Ns en dirección opuesta entre sí. Considere que un flujo Φ1 gira en el sentido contrario a las agujas del reloj y el otro flujo Φ2 gira en el sentido de las agujas del reloj. el flujo Φ1 produjo el par T1 en el sentido contrario a las agujas del reloj y otro flujo Φ2 produjo el par T2 en el sentido de las agujas del reloj. En el rotor estacionario, estos dos pares son iguales en magnitud y de dirección opuesta y el par neto desarrollado es cero. Esta es la razón por la que el motor de inducción monofásico no arranca automáticamente. Lectura:-¿Por qué el motor de inducción monofásico no es motivo de arranque automático?
2) rotor en marcha
El deslizamiento en la dirección de avance es

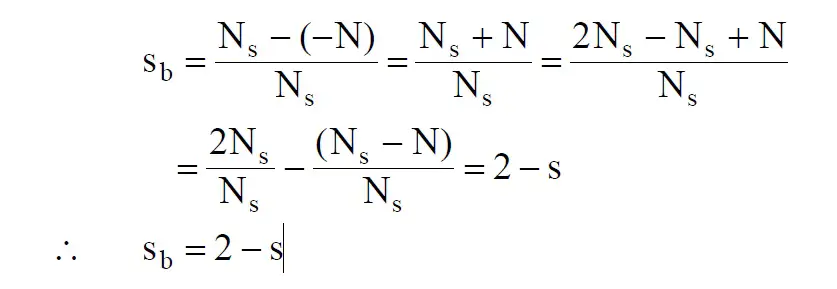

>El rotor gira en dirección opuesta a la rotación del flujo hacia atrás. Por lo tanto, el deslizamiento frente al flujo hacia atrás será
>

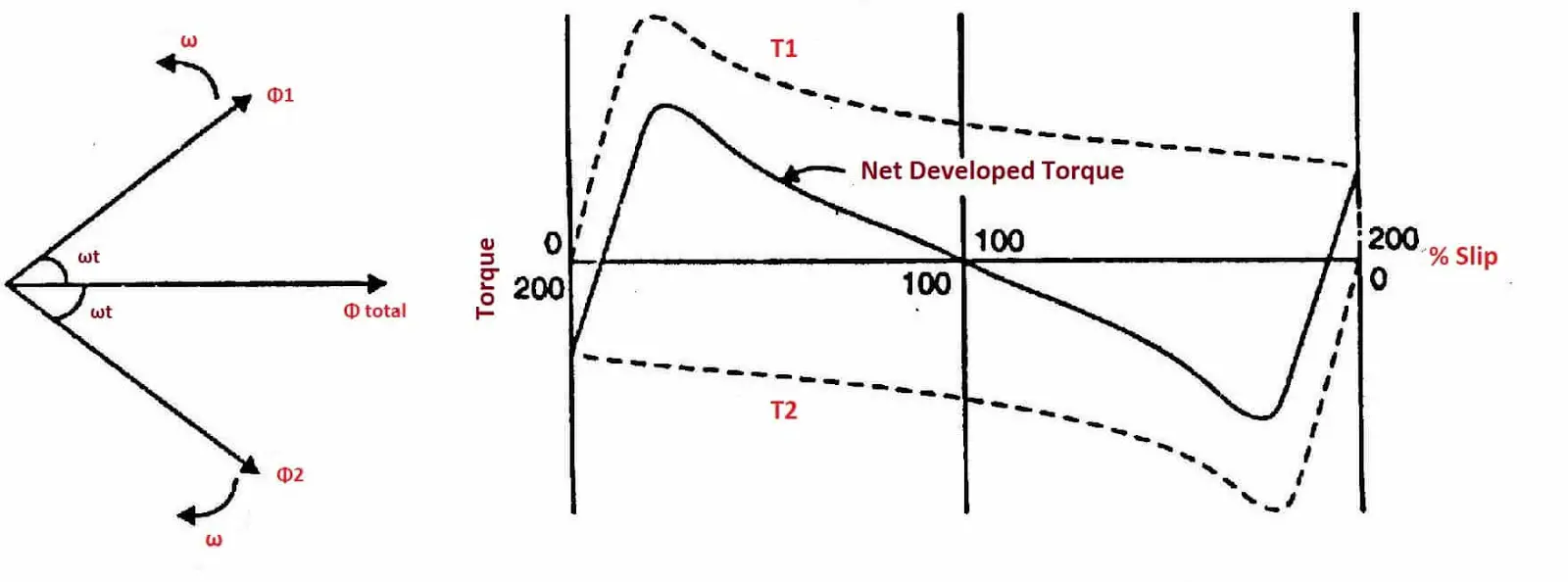

En reposo, velocidad = 0 Por lo tanto, Sf = Sb = 1 para flujo giratorio hacia adelante, el deslizamiento s tiene un valor menor que 1 y para flujo giratorio hacia atrás, el deslizamiento es 2-s y su valor es mayor que 1.
Leer Entonces…
Teoría del Campo Giratorio Doble del Motor de Inducción Monofásico
¿Qué es el motor de inducción monofásico?
En el fascinante mundo de la ingeniería eléctrica, los motores de inducción monofásicos se destacan por su simplicidad y eficiencia en numerosas aplicaciones. Estos motores utilizan un flujo alterno para generar movimiento, pero comprenden un sistema más complejo que es esencial para entender su funcionamiento.
La Teoría del Campo Giratorio Doble
La teoría del campo giratorio doble explica cómo el motor de inducción monofásico puede iniciar y mantener su movimiento. Esta teoría se basa en el principio de que un flujo sinusoidal alterno se puede descomponer en dos campos magnéticos giratorios que tienen la mitad de la amplitud del flujo alterno original, es decir, Φm/2.
Funcionamiento del Campo Giratorio Doble
En este contexto, se establece que cada uno de estos flujos giratorios avanza a la misma velocidad sincrónica (Ns = 120f/p) pero en direcciones opuestas:
- Flujo giratorio en la dirección positiva: Φ1
- Flujo giratorio en la dirección negativa: Φ2
Cuando ambos flujos comienzan a girar, generan un vector de flujo resultante:
Φ = Φm cos(ωt)
El flujo resultante se comporta como un vector estacionario que oscila en longitud a lo largo del eje x.
El Inicio del Motor
Cuando el rotor se encuentra en reposo, no se genera par suficiente para iniciar el movimiento. Sin embargo, al llegar a una cierta velocidad, el motor puede mantener su funcionamiento gracias a la generación continua de estos campos giratorios.
Conclusiones
La teoría del campo giratorio doble permite entender cómo los motores de inducción monofásicos son capaces de convertir la energía eléctrica en movimiento. Esta comprensión es vital para el desarrollo y mejora de aplicaciones eléctricas en la industria y el hogar.
Preguntas Frecuentes (FAQs)
¿Qué aplicaciones tienen los motores de inducción monofásicos?
Los motores de inducción monofásicos son ampliamente utilizados en aplicaciones de baja potencia, tales como ventiladores, bombas y herramientas eléctricas, debido a su diseño sencillo y costo efectivo.
¿Cuál es la diferencia entre un motor monofásico y un trifásico?
La principal diferencia radica en la forma en que se suministra la energía. Los motores trifásicos tienen un suministro de tres fases, lo que permite más potencia y eficiencia, mientras que los monofásicos operan con una sola fase, lo que limita su rendimiento.
¿Cómo se puede mejorar el rendimiento de un motor monofásico?
Mejorar el rendimiento de un motor monofásico puede incluir el uso de capacitores para aumentar el par de arranque, asegurar un mantenimiento adecuado y seleccionar componentes de alta calidad.
