Empaquetadura de válvula | Tipos de empaques de válvulas
¿Te has preguntado alguna vez cuál es el secreto detrás del funcionamiento eficiente de las válvulas en diversas aplicaciones industriales? Uno de los componentes más cruciales que a menudo pasa desapercibido es la empaquetadura de válvula. Este pequeño pero poderoso elemento garantiza la estanqueidad y la durabilidad, evitando fugas que podrían resultar costosas y perjudiciales. En este artículo, exploraremos los diferentes tipos de empaques de válvulas, sus características y aplicaciones, para que puedas tomar decisiones informadas y optimizar el rendimiento de tus sistemas. ¡Adéntrate con nosotros en el fascinante mundo de la empaquetadura de válvula!
¿Sabías que las empaquetaduras de válvulas son esenciales para el correcto funcionamiento de diversos sistemas? En este artículo exploraremos los distintos tipos de empaques de válvulas y cómo elegir el más adecuado para tus necesidades. ¡No te lo pierdas!
Hay tantos tipos de materiales de empaque de la válvula de control están disponibles en el mercado. La selección del empaque del vástago de la válvula de control a menudo se basa en el rango de temperatura. Efecto de la fricción de la empaquetadura en el control del proceso, las capacidades de sellado de presión/temperatura/emisiones y la vida útil.
Casi todas las válvulas de control usan empaquetaduras excepto las válvulas de diafragma. En este artículo, analizaremos los tipos de empaquetadura de válvulas de control y su uso en diversas condiciones de proceso.
>¿Qué es el empaque de válvulas?

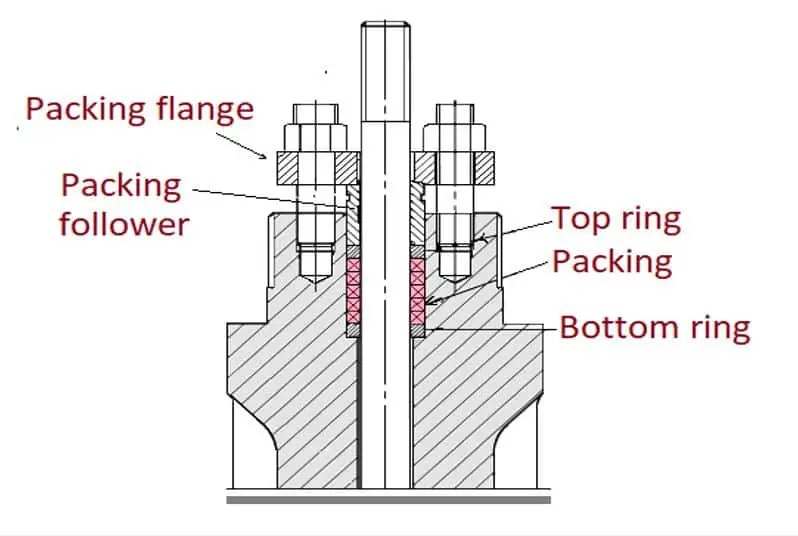

Las empaquetaduras de válvulas son tradicionales y siguen siendo una especie de estructura de sellado dinámico. Lo instalamos entre el vástago de la válvula y la caja de empaque de la tapa de la válvula para evitar fugas externas. El material de empaque, la estructura razonable de la caja de empaque y los métodos de instalación aseguran el rendimiento de sellado confiable de la válvula. Por lo tanto, el rendimiento de la válvula de control depende en gran medida del tipo de material de empaque utilizado en la válvula de control.
Hay varios materiales de juntas de sellado de válvulas disponibles y diferentes juntas adecuadas para diferentes condiciones de trabajo, incluyendo asbesto, grafito, PTFE, etc.
>¿Por qué se requiere el empaque del vástago de la válvula?
Los productos de empaquetadura de vástago de válvula de control están diseñados para satisfacer las necesidades más exigentes y desafiantes de las refinerías, instalaciones de procesamiento químico, generación de energía, y muchos más.
Usamos empaques de vástago para evitar fugas de la tubería de proceso a la atmósfera a través de un vástago móvil. Abarca desde el servicio de vapor a alta temperatura y presión hasta la exposición química agresiva y la reducción de emisiones fugitivas.

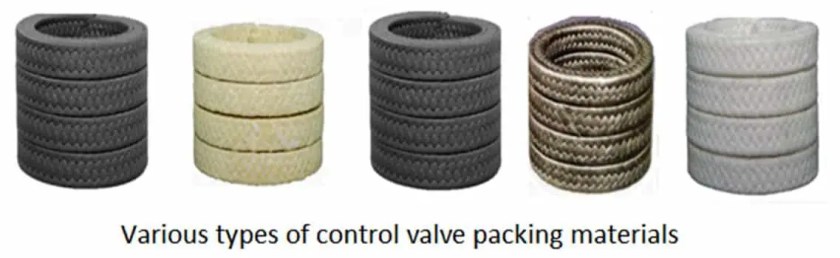

Tipos de empaques de válvulas

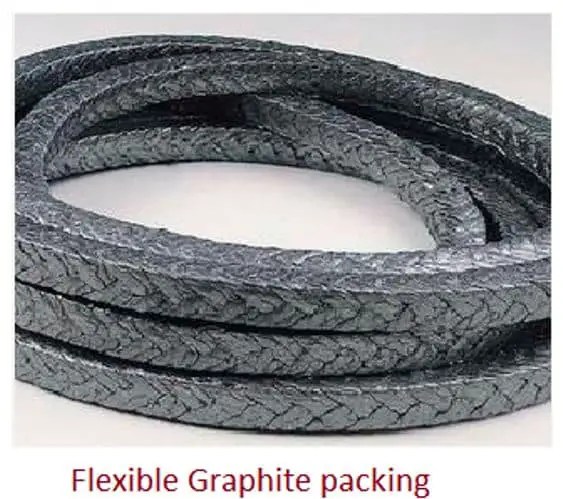

Empaque de válvula de grafito flexible
>El empaque de grafito flexible es el material de empaque más adecuado para las válvulas que operan en un rango de temperatura superior a 232 °C (450 °F). Esto tiene una amplia aplicación en el campo del petróleo, industria química, generación de energía, fertilizantes químicos, medicina, papel, maquinaria, metalurgia, aeroespacial, energía atómica y otras industrias, donde la presión nominal es inferior o igual a 32 MPa.
Tiene el siguiente excelente rendimiento.

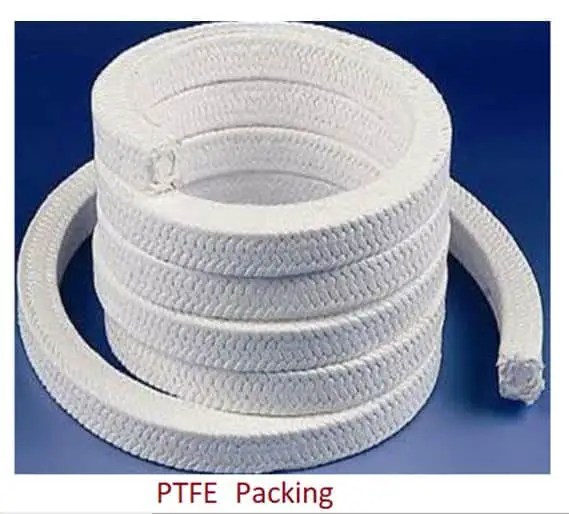

Empaque de válvula de PTFE
>El empaque de PTFE es uno de los plásticos resistentes a los productos químicos y ofrece un bajo coeficiente de fricción. El vástago de la válvula de control debe tener un acabado liso para sellar correctamente. El empaque causa fugas si el vástago o la superficie del empaque están en malas condiciones o dañados.
El empaque de politetrafluoroetileno (PTFE) tiene buenas propiedades de lubricación. El relleno de politetrafluoroetileno tejido tiene una excelente resistencia a la corrosión y, por lo tanto, es más adecuado para medios criogénicos.
Su resistencia a la temperatura es pobre. Lo usamos en el rango de temperatura de – 40 °C a 232 ℃ (-40 °F – 450 °F), rango de pH en 0-14 y presión por debajo de 50 bar. No es adecuado para metales alcalinos fundidos, alta temperatura de flúor y medio de fluoruro de hidrógeno. Por lo tanto, no es adecuado para el servicio nuclear.

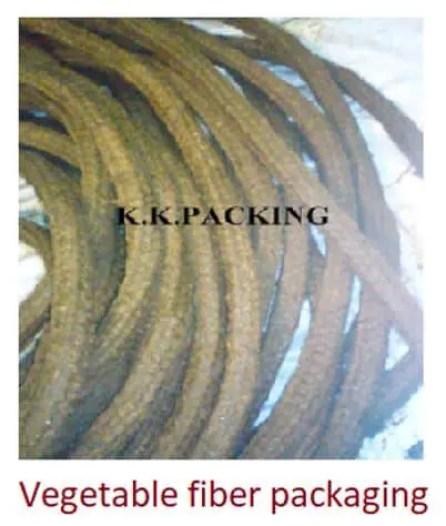

Empaque de válvula de fibra vegetal
>También se le llama empaque de fibras naturales, tradicionalmente usado en sellos de prensaestopas. Este es un material rentable con excelente resistencia mecánica y buena flexibilidad. Por lo tanto, se utiliza principalmente como material de sellado de prensaestopas.
Está hecho de aceite impregnado de algodón, cera u otros materiales antiinfiltración, que se utiliza para válvulas de baja presión por debajo de 100 ℃ y medios como agua, amoníaco, etc. El rango de pH es de 5 a 9.

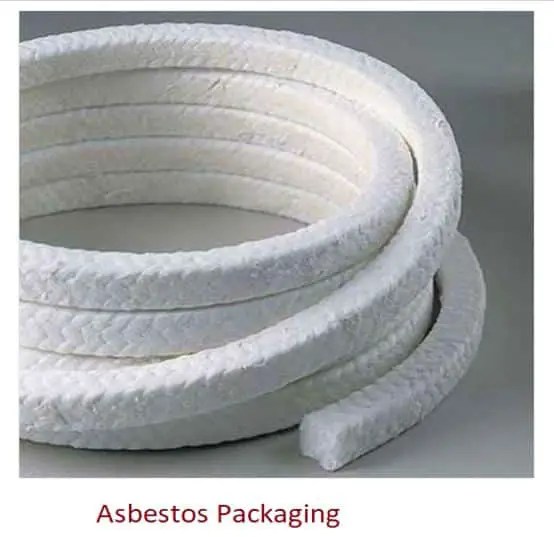

Empaque de válvula de asbesto
>La fibra de asbesto tiene buena resistencia, mejor resistencia al calor, absorción y su resistencia puede soportar ácidos débiles y álcalis fuertes. El asbesto entintado, el asbesto de caucho y el asbesto impregnado de aceite son los más adecuados para válvulas con una temperatura de vapor de 450 ℃.
Hoy en día, el embalaje de asbesto no se usa debido a su naturaleza peligrosa.

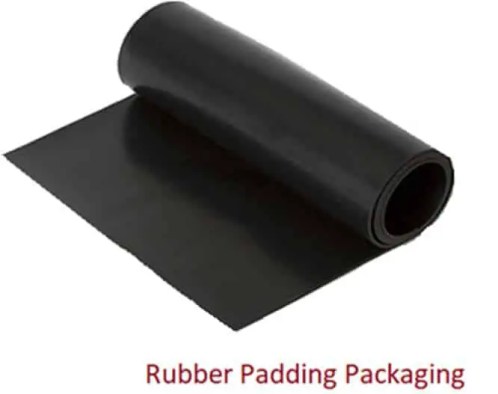

Embalaje de relleno de goma
>La tela de goma, la varilla de goma, el anillo de empaque de goma son adecuados para temperaturas ≤140 ℃ de amoníaco, ácido sulfúrico concentrado y otros medios.

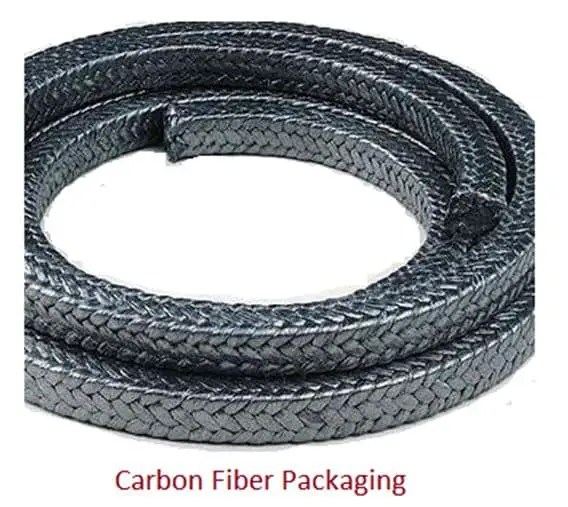

Embalaje de fibra de carbono
>El relleno de fibra de carbono está hecho de la impregnación de fibra de carbono y emulsión de politetrafluoroetileno (PTFE), es una cuerda tejida. Tiene excelente elasticidad, excelente autohumectación y resistividad frente a altas temperaturas. Además, puede funcionar de manera estable en la temperatura del aire en un rango de -120~350℃, y la resistencia a la presión es inferior a 35MPa.
Embalaje de metal + caucho
Incluye empaques envueltos en metal, empaques de papel de aluminio, empaques de metal corrugado, empaques de plomo, etc.
Los empaques envueltos en metal y los empaques laminados en metal tienen las siguientes características.
- resistente a la erosión
- Resistente a altas temperaturas
- Resistente a la abrasión
- Alta resistencia
- Buena conductividad térmica

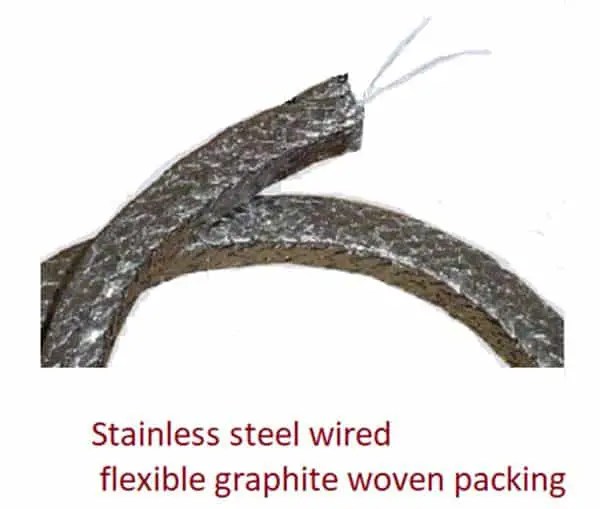

Empaquetadura tejida de grafito flexible con alambre de acero inoxidable
>Hilos de grafito reforzados con alambre de metal, el alambre de metal puede ser un alambre de acero inoxidable
En general, los materiales de las empaquetaduras de las válvulas son principalmente PTFE y grafito flexible. Además, la precisión de la dimensión de la caja del empaque, la rugosidad y la precisión de la dimensión de la superficie del vástago afectan en gran medida el rendimiento del sello del empaque.
Leer siguiente:
Empaquetadura de Válvula | Tipos de Empaques de Válvulas
¿Qué es la Empaquetadura de Válvula?
La empaquetadura de válvula es un elemento crucial en el funcionamiento de diversas aplicaciones industriales. Se utiliza para crear un sello entre el vástago de la válvula y la tapa, evitando fugas que pueden resultar costosas y peligrosas. Su selección adecuada es vital para asegurar la eficiencia y durabilidad del sistema.
Importancia del Empaque en Válvulas
La empaquetadura es esencial no solo para evitar fugas, sino también para manejar condiciones extremas de presión y temperatura. El material de la empaquetadura influye directamente en el rendimiento de la válvula, además de ayudar a minimizar las emisiones no deseadas [[2]](https://www.dombor.com/es/empaquetaduras-de-valvulas-soluciones-de-estanquidad-duraderas/).
Tipos de Empaques de Válvulas
-
Empaque de Válvula de Grafito Flexible
Este tipo de empaquetadura es ideal para válvulas que operan a altas temperaturas, superando los 232 °C (450 °F). Es ampliamente utilizado en industrias como la petroquímica y la generación de energía debido a su excelente resistencia a la temperatura y a la corrosión.
-
Empaque de Válvula de PTFE
El PTFE, o politetrafluoroetileno, es conocido por su baja fricción y resistencia química. Su rango de temperatura es limitado, siendo adecuado para condiciones que no superan los 232 °C (-40 °F a 450 °F).
-
Empaque de Válvula de Fibra Vegetal
Este material tradicional es económico y se utiliza principalmente en aplicaciones de baja presión. Es adecuado para condiciones donde se utilizan agua o amoníaco a temperaturas moderadas.
-
Empaque de Válvula de Asbesto
Aunque en desuso por su toxicidad, el asbesto ofrece una buena resistencia al calor y es capaz de soportar ciertas condiciones químicas. Se utilizaba históricamente en aplicaciones exigentes.
Elección del Empaque Adecuado
Al seleccionar el empaque de válvula, es fundamental considerar varios factores como la temperatura de operación, el tipo de fluido, y las condiciones de presión. Esto garantizará un rendimiento óptimo y una larga vida útil [[2]](https://www.dombor.com/es/empaquetaduras-de-valvulas-soluciones-de-estanquidad-duraderas/).
FAQs sobre Empaquetaduras de Válvulas
¿Qué factores afectan la elección del empaque de válvula?
La temperatura de operación, la presión, el tipo de fluido y las propiedades químicas del medio son factores críticos que deben considerarse al seleccionar un empaque de válvula.
¿Qué ocurre si se elige un empaque inadecuado?
Utilizar un empaque inadecuado puede llevar a fugas, fallos prematuros de la válvula y, en casos extremos, a incidentes de seguridad y daño ambiental.
¿Cómo se puede mantener la eficacia de la empaquetadura?
Es crucial realizar inspecciones periódicas y mantenimiento preventivo para asegurar que la empaquetadura mantenga su capacidad de sellado. El uso de lubricantes adecuados también puede mejorar su rendimiento.
