Factores que Afectan la Inductancia: Un Viaje al Corazón de la Electricidad
La inductancia es un concepto fundamental en el mundo de la electricidad y la electrónica, que nos permite entender cómo fluyen las corrientes y cómo se almacenan y transfieren las energías. Pero, ¿qué factores influyen realmente en este fenómeno? En este artículo, exploraremos los elementos clave que afectan la inductancia, desde las características físicas de los componentes hasta los principios electromagnéticos que rigen su comportamiento. Prepárate para desentrañar los secretos detrás de una de las propiedades más fascinantes de los circuitos eléctricos y descubrir cómo estos factores pueden impactar el diseño y la eficiencia de dispositivos electrónicos en nuestra vida diaria. ¡Acompáñanos en este electrizante viaje!
La inductancia es uno de los conceptos más importantes en el campo de la electrónica y tiene un papel fundamental en el funcionamiento de numerosos dispositivos. Sin embargo, existen diversos factores que pueden afectar su valor y desempeño. En este artículo, te vamos a hablar de los principales factores que afectan la inductancia y cómo pueden influir en el comportamiento de los circuitos eléctricos. ¡Prepárate para descubrir cómo estos aspectos pueden marcar la diferencia en tus proyectos electrónicos!
Factores como el número de vueltas, el área, la longitud del inductor y la permeabilidad del medio afectan la inductancia del inductor. La inductancia del inductor depende básicamente de la cantidad de enlace de flujo en las vueltas del inductor por unidad de corriente. Ahora, discutiremos los factores de los que depende la inductancia del inductor.
Los siguientes factores afectan la inductancia de un inductor.
- Número de vueltas (N)
- Longitud de una bobina (L)
- Área de la bobina (A)
- Permeabilidad del medio (µ)
Número de vueltas (N)

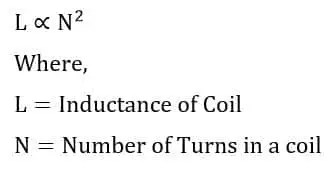

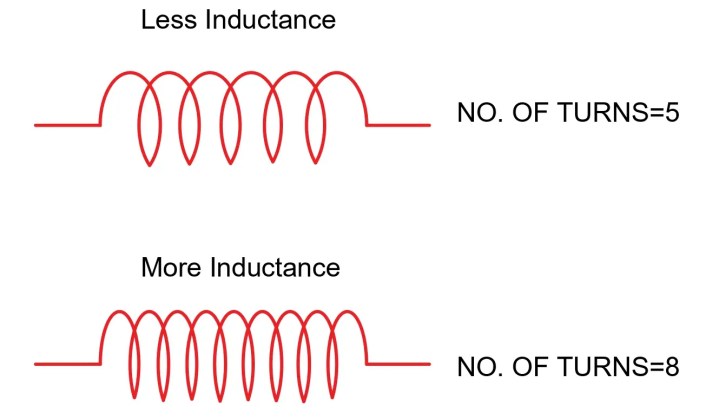

Cuantas más vueltas (N) en el inductor tengan más inductancia, menos vueltas tendrán menos inductancia. Por lo tanto, podemos decir que la inductancia del inductor depende del número de vueltas. La relación entre la inductancia y el número de vueltas se puede expresar mediante las siguientes expresiones matemáticas.
>Más vueltas producirán un campo más magnético. Si una vuelta produce un campo magnético de 5 Tesla cuando fluye una corriente de 1 amperio a través de la vuelta, entonces el campo magnético es de 5 AT (amperios/vuelta). Ahora, si tomamos 100 vueltas y alimentamos una corriente de 1 amperio, entonces el campo magnético producido por el inductor es de 100 AT. Por tanto, es claro que el campo magnético producido por el inductor depende del número de vueltas para una cantidad dada de corriente.
>La inductancia de la bobina es directamente proporcional al cuadrado del número de vueltas de la bobina.
Longitud de la bobina

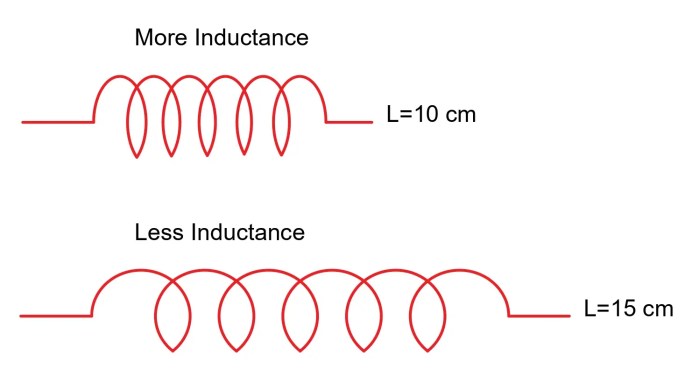

Si mantenemos todos los demás factores sin cambios, la longitud de bobina más larga provoca menos inductancia y una longitud de bobina más corta provoca más inductancia. La relación entre la inductancia y la longitud de una bobina se puede expresar mediante las siguientes expresiones matemáticas.
>La longitud más larga de la bobina provoca una mayor oposición a la corriente debido a una mayor fem inducida en la bobina y, como resultado, el enlace de flujo magnético en la bobina es menor. Por lo tanto, el menor enlace de flujo en la bobina conduce a una menor inductancia.
>La inductancia de la bobina es inversamente proporcional a su longitud.
Área de la bobina

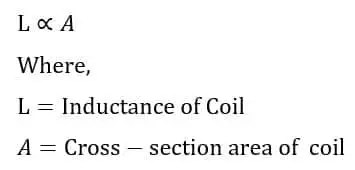

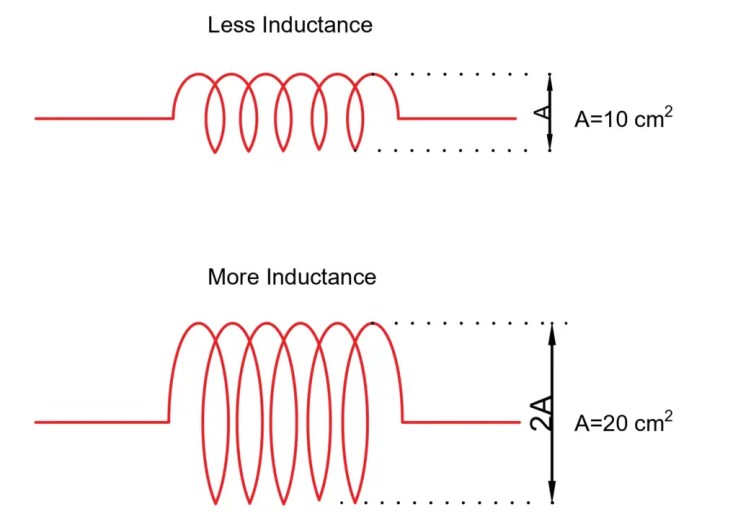

Cuanto mayor sea el área de la sección transversal de un inductor, mayor será la inductancia, manteniendo todos los demás factores iguales. La bobina de menor área de sección transversal tiene menos inductancia en comparación con la bobina de mayor área de sección transversal. La relación entre la inductancia y el área de una bobina se puede expresar mediante las siguientes expresiones matemáticas.
>La bobina con un área de sección transversal mayor tiene menos oposición al flujo que se une a ella. Y, por lo tanto, si el área de la bobina es mayor, su inductancia es mayor.
> La inductancia de la bobina es directamente proporcional al área de la bobina.
Material del núcleo

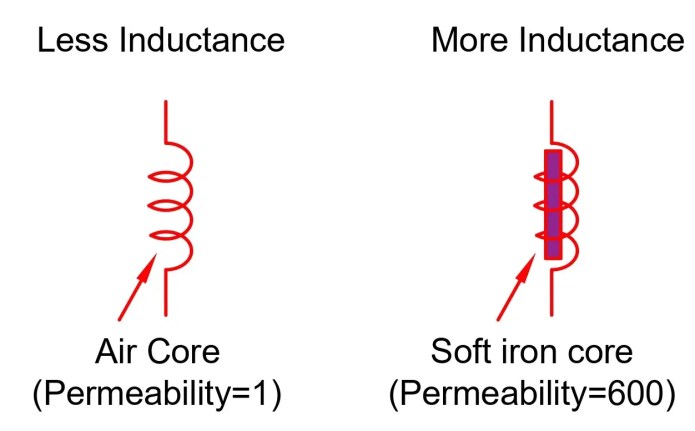

La inductancia de una bobina se puede aumentar aumentando la permeabilidad del medio. El inductor de núcleo de hierro tiene más inductancia que un inductor de núcleo de aire. Es porque la permeabilidad del inductor con núcleo de hierro es mayor que la permeabilidad del inductor con núcleo de aire.
La permeabilidad del material del núcleo afecta el enlace de flujo en la bobina. Por lo tanto, cuanto mayor sea la permeabilidad, mayor será la inductancia.
>Fórmula aproximada de inductancia de una bobina

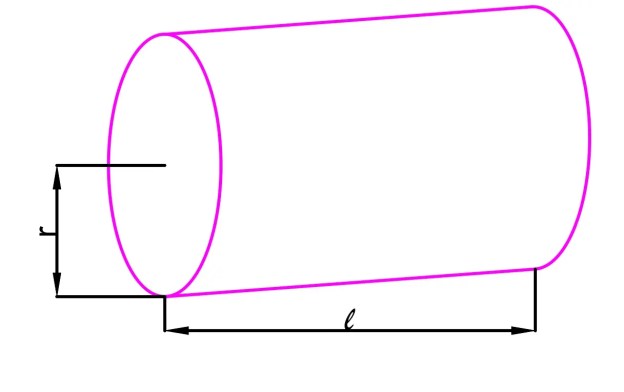

Una bobina tiene un número de vueltas en una determinada longitud y área. Las dimensiones de la bobina se muestran en la imagen de abajo.

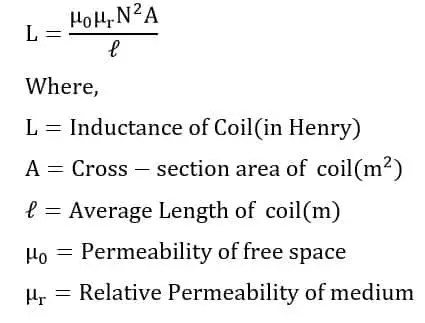

>La inductancia de una bobina se puede encontrar con la siguiente fórmula.
>La permeabilidad (µ0 µr) de los materiales magnéticos con cambio en la intensidad del campo porque el material magnético tiene una curva BH no lineal. Así, el valor de la permeabilidad cambia y no puede ser un valor constante. Por lo tanto, la inductancia de una bobina no tiene un valor constante a pesar de tener el mismo número de vueltas y las mismas dimensiones (longitud y área) de la bobina.
La histéresis en la curva BH puede causar un efecto significativo en el valor de la inductancia. Por lo tanto, el diseño del núcleo magnético de una bobina es muy importante y se debe asegurar que la densidad de flujo en el núcleo esté muy por debajo del punto de saturación. en otras palabras, el núcleo debe funcionar en una región lineal de la curva BH o ciclo de histéresis.

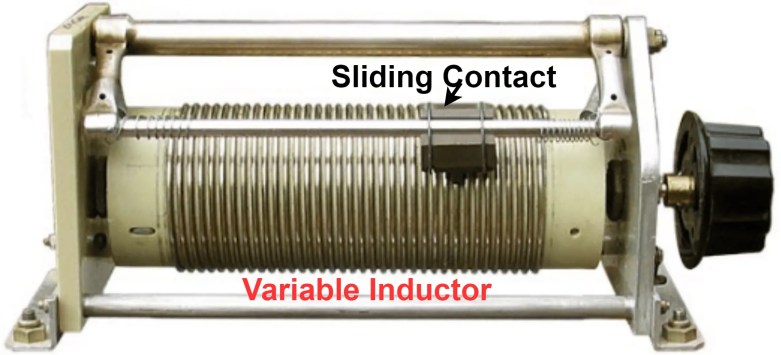

El inductor variable se hace previendo el cambio en el número de vueltas de una bobina, o mediante el uso de un núcleo deslizante que se mueve hacia adentro y hacia afuera de una bobina. La siguiente imagen muestra el inductor variable que tiene un mecanismo de cambio del número de vueltas.
>Los contactos deslizantes de cobre conectan los diferentes puntos a lo largo de la bobina. Hacer contacto en diferentes puntos cambia la longitud y el número de vueltas de una bobina y, por lo tanto, la inductancia cambia en consecuencia.
Podemos aumentar la inductancia moviendo el núcleo magnético al centro del devanado del inductor. Y, para reducir la inductancia de una bobina, el núcleo magnético se saca del devanado del inductor.
Factores que Afectan la Inductancia
La inductancia es un concepto fundamental en el ámbito de la electricidad y la electrónica. Nos ayuda a entender cómo se comportan las corrientes eléctricas y cómo se almacenan y transfieren energías a través de dispositivos como inductores. A continuación, exploraremos los principales factores que influyen en la inductancia y cómo pueden afectar el rendimiento de los circuitos eléctricos.
Factores Clave que Afectan la Inductancia
Los principales factores que afectan la inductancia de un inductor son:
- Número de vueltas (N)
- Longitud de la bobina (L)
- Área de la bobina (A)
- Permeabilidad del medio (µ)
Número de Vueltas (N)
El número de vueltas en el inductor es un factor crucial que afecta su inductancia. Cuantas más vueltas (N) tenga un inductor, mayor será su inductancia. Esto se debe a que más vueltas aumentan la cantidad de enlace de flujo magnético por unidad de corriente que pasa a través de él.
La relación es tal que la inductancia es directamente proporcional al cuadrado del número de vueltas:
L ∝ N² (donde L es la inductancia)
Longitud de la Bobina (L)
La longitud de la bobina también tiene un efecto significativo en la inductancia. Generalmente, una bobina más corta tendrá una mayor inductancia, ya que la longitud más larga impone una mayor oposición al flujo magnético, resultando en menos enlace.
Esto se puede expresar como:
L ∝ 1/L (inversamente proporcional a la longitud)
Área de la Bobina (A)
El área de la sección transversal del inductor influye directamente en su inductancia. Un área mayor permite que más flujo magnético atraviese la bobina, lo que aumenta la inductancia total. De esta manera, la inductancia es directamente proporcional al área de la bobina:
L ∝ A
Material del Núcleo
La permeabilidad del material que constituye el núcleo del inductor significativamente determina su inductancia. Los inductores que utilizan núcleos de materiales ferrosos, como el hierro, exhiben una inductancia mayor comparados con aquellos de núcleo de aire. Esto se debe a que los materiales ferrosos poseen una mayor permeabilidad, permitiendo un mejor enlace de flujo magnético.
Conclusión
Entender los factores que afectan la inductancia es vital para el diseño y optimización de dispositivos electrónicos. Cada uno de estos factores puede influir considerablemente en el rendimiento global de los circuitos, afectando su eficiencia y funcionalidad.
Preguntas Frecuentes (FAQs)
¿Qué es la inductancia y por qué es importante?
La inductancia es una propiedad de los inductores que mide su capacidad para almacenar energía en un campo magnético. Es importante porque juega un papel crucial en el funcionamiento de dispositivos electrónicos, como transformadores y filtros, afectando su rendimiento y estabilidad.
¿Cómo puedo aumentar la inductancia de un inductor?
Para aumentar la inductancia de un inductor, puedes aumentar el número de vueltas de alambre, reducir la longitud de la bobina, aumentar el área de la sección transversal o utilizar un núcleo con mayor permeabilidad.
¿Qué materiales son mejores para el núcleo de un inductor?
Los mejores materiales para núcleos de inductores son aquellos con alta permeabilidad, como el hierro o ciertos tipos de ferritas. Estos materiales mejoran significativamente la inductancia del inductor en comparación con el aire.
¿Cómo se mide la inductancia?
La inductancia se mide en henrios (H) usando herramientas como un medidor de inductancia. Estas herramientas aplican una corriente alterna al inductor y miden la respuesta inductiva del circuito.
