«La inductancia mutua es uno de los conceptos clave en el fascinante mundo de la electrónica. Si alguna vez te has preguntado cómo funciona la transferencia de energía entre dos circuitos, estás en el lugar correcto. En este artículo, vamos a explorar a fondo la definición, explicación y fórmula de la inductancia mutua. ¡Prepárate para descubrir cómo dos bobinas pueden interactuar y generar cargas eléctricas de forma sorprendente!»
Definición: El fenómeno de la inductancia mutua ocurre entre dos bobinas vecinas. La primera bobina, cuando se alimenta con voltaje de CA, toma corriente y genera flujo. El mismo flujo se une a la segunda bobina e induce una fem en ella. La dirección de la fem inducida es tal que se opone a la razón de su producción. La fem generada en la segunda bobina se denomina fem mutuamente inducida y el fenómeno se denomina como inductancia mutua. su unidad es Enrique (H).
Tomemos un ejemplo para entender el fenómeno de la inductancia mutua.

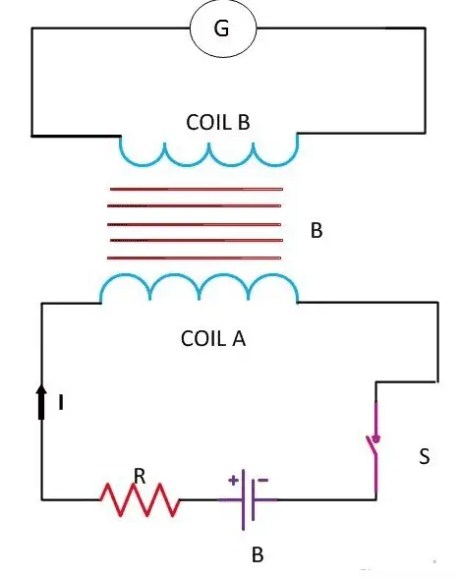

Dos bobinas A y B se colocan una al lado de la otra. Cuando cerramos el interruptor S, el circuito se completa y la bobina A consume corriente. La corriente consumida por la bobina A establece el flujo magnético en el núcleo. El mismo flujo se une a la bobina B e induce un voltaje en ella. La tasa de cambio de corriente se realiza variando la resistencia R. Con el cambio en la corriente de la bobina A, el flujo magnético que se une a la bobina B cambia. El voltaje inducido en la bobina B cambia con un cambio en el flujo magnético.
Así, el voltaje inducido en la bobina B depende de ;
- Inductancia mutua (M) de las bobinas
- Tasa de cambio de corriente en la bobina A

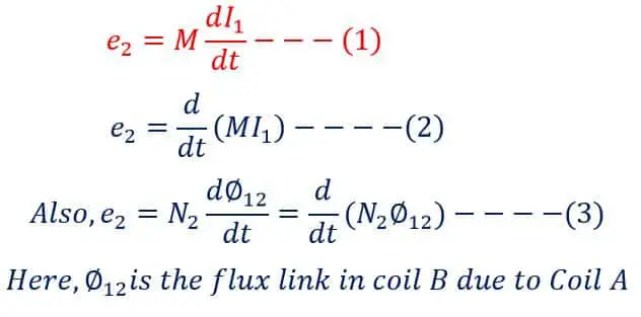

La expresión matemática para la fem inducida en la bobina B es;
Fórmula de inductancia mutua
La inductancia mutua de dos bobinas es 1 Henry si la fem inducida en la bobina B es de 1 voltio cuando la tasa de cambio de corriente en la bobina A es de 1 amperio/segundo.
También podemos expresar la inductancia mutua de otra manera como se muestra a continuación.

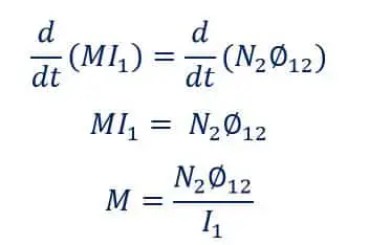

Igualando las ecuaciones (2) y (3), obtenemos,
Los siguientes factores afectan la inductancia mutua (M).
- Número de vueltas en la bobina secundaria (En el caso anterior bobina B)
- área de la sección transversal
- Distancia entre las bobinas
Acoplamiento mutuo en el circuito magnético
El acoplamiento mutuo existe cuando dos o más bobinas están enrolladas en el mismo núcleo magnético. Se dice que las bobinas están acopladas entre sí. Cuando cambia la corriente en una bobina, se produce un flujo magnético que se vincula con la propia bobina y con la otra bobina vecina. Por lo tanto, existen autoinductancias e inductancias mutuas en cada bobina. Por ejemplo, los devanados primario y secundario del transformador están mutuamente acoplados.
