Procedimiento de calibración del manómetro
La precisión en la medición de presiones es fundamental en diversas industrias, desde la manufactura hasta la medicina. Un manómetro calibrado garantiza que los datos obtenidos sean fiables y seguros, evitando errores que podrían costar tiempo y recursos valiosos. En este artículo, te llevaremos a través de un procedimiento paso a paso para calibrar tu manómetro de manera efectiva, asegurando que cada medición sea un reflejo exacto de la realidad. ¡Prepárate para optimizar tus procesos y elevar la calidad de tu trabajo!
El proceso de calibración del manómetro es esencial para garantizar mediciones precisas y confiables. En este artículo, exploraremos en detalle los pasos necesarios para realizar esta importante tarea. Desde la preparación del equipo hasta los procedimientos de calibración propiamente dichos, descubriremos cómo asegurarnos de que nuestro manómetro esté funcionando correctamente y nos proporcione mediciones precisas en todo momento. ¡No te lo pierdas!
Calibración de manómetros es el procedimiento para comparar los valores de medición de una unidad bajo prueba con los de un indicador estándar calibrado más preciso. El manómetro es uno de los instrumentos de campo más básicos para medir la presión.
El manómetro se puede utilizar para medir la presión de cualquier línea, recipiente o tanque. Al manómetro muchas veces no se le da importancia en las plantas ya que tenemos instalados transmisores de presión en la misma línea. Pero la importancia real del manómetro se percibe cuando se produce un apagón en la planta o cuando falla el transmisor de presión. Por lo tanto, se recomienda calibrar el manómetro cada vez que se deba realizar la calibración o cuando el manómetro tenga algún problema.
En este artículo discutiremos en detalle todo el procedimiento de calibración del manómetro.
¿Cuáles son los requisitos para la calibración de manómetros?
Se necesitan algunas cosas básicas para la calibración del manómetro. Estas cosas se mencionan a continuación:
¿Cómo calibrar un manómetro?

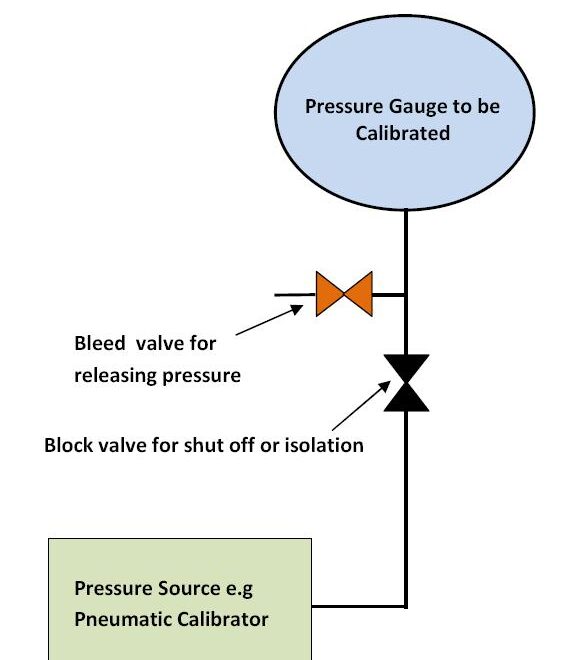

Para la calibración de un manómetro, se requiere un TCI estándar calibrado y certificado como se mencionó anteriormente en la sección de requisitos. A continuación se pueden hacer arreglos para calibrar un manómetro.

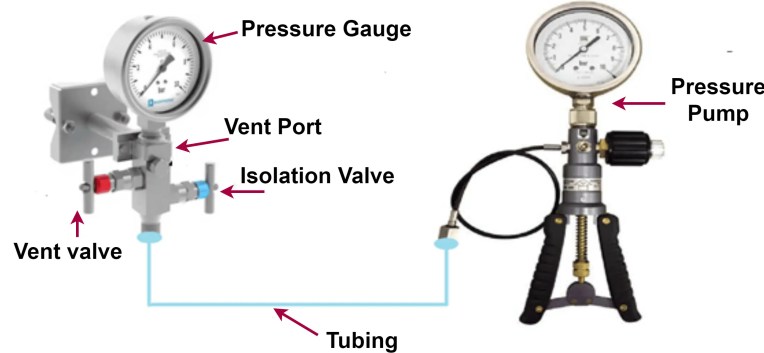

>Antes de proceder con la calibración del manómetro, aclaremos un concepto del colector que también se muestra en la figura.
El colector del manómetro tiene una válvula de ventilación, una válvula de aislamiento y un puerto de ventilación. Siempre que el manómetro está en línea, la válvula de aislamiento está abierta, la válvula de ventilación está cerrada y el puerto de ventilación también está cubierto con un tapón de ventilación. Esta válvula de ventilación también se denomina válvula de purga.
Pero sobre todo en el colector, encontrará ventilación escrita en él. Entonces, siempre que queramos ventilar el fluido dentro del tubo entre la línea principal y el manómetro o entre la válvula de aislamiento del colector y el manómetro, abriremos este tapón de ventilación y abriremos la válvula de ventilación. El propósito de la válvula de aislamiento es aislar el manómetro de la línea de proceso principal.
Pasos para la Calibración del Manómetro
Siga los pasos mencionados a continuación para realizar la calibración del manómetro:
Paso 1
Disponga todo el equipo como se muestra en la figura anterior.
Paso 2
Primero, verifique la lectura cero del manómetro en la atmósfera. Si el manómetro no muestra cero, intente limpiar el colector y el manómetro con aire comprimido. Si aún se altera el cero del manómetro, ajuste el cero usando el tornillo de ajuste de cero que se encuentra en el manómetro. (Nota: la mayoría de los manómetros tienen un tornillo de ajuste a cero en la pantalla al que se puede acceder quitando el vidrio). Si el manómetro no tiene un tornillo de ajuste a cero, retire el puntero y ajústelo a presión cero.
Paso 3
Ahora aplique la presión máxima según la hoja de datos del manómetro o el valor de presión máxima como se muestra en la pantalla del manómetro. Aplique la presión usando cualquier calibrador de presión como una bomba de presión, Scandura o un probador de peso muerto. Compruebe el valor en el manómetro de referencia, así como en el manómetro en calibración.
Si las lecturas coinciden, entonces el manómetro está bien. Si hay alguna discrepancia entre los valores de ambos manómetros, configure el intervalo del manómetro bajo calibración usando el tornillo de ajuste de intervalo (solo unos pocos manómetros tienen este tornillo de ajuste de intervalo).
Etapa 4
Una vez más, después de configurar el intervalo del manómetro, verifique el cero del manómetro. Establezca el cero del manómetro si se encuentra alterado y repita el proceso de establecer el cero y el intervalo hasta que ambos estén bien.
Paso 5
Ahora verifique los valores como 0%, 25%, 50%, 75% y 100% tanto en escala ascendente como descendente. Hacer esto asegurará que la linealidad del manómetro esté bien o no. La linealidad se puede confirmar después de trazar un gráfico de entrada frente a salida
Procedimiento de Calibración del Manómetro
La calibración del manómetro es un proceso esencial en diversas industrias, ya que garantiza mediciones precisas y confiables de presión. Un manómetro calibrado asegura que los datos obtenidos sean fiables, ayudando a evitar errores que podrían resultar costosos. A continuación, te presentamos un procedimiento detallado para calibrar tu manómetro de manera efectiva.
¿Qué es un Manómetro?
Un manómetro es un instrumento utilizado para medir la presión en diversas aplicaciones, desde sistemas industriales hasta entornos médicos. Su correcta calibración es crucial, ya que un manómetro mal calibrado puede proporcionar lecturas incorrectas, lo que podría comprometer la seguridad y la eficiencia de un sistema.
Requisitos para la Calibración
Antes de comenzar con el procedimiento de calibración, necesitarás reunir algunos elementos básicos:
- Manómetro a calibrar
- Calibrador de presión (puede ser una bomba de presión, un Scandura, o un probador de peso muerto como instrumento de prueba y calibración – TCI)
- Manómetro calibrado como referencia
- Tubería temporal
- Bolsa de herramientas estándar
- Guarniciones adecuadas
Pasos para la Calibración del Manómetro
Sigue los pasos a continuación para llevar a cabo la calibración:
- Prepara el equipo y asegúrate de que todo esté en condiciones de uso.
- Verifica la lectura cero del manómetro en la atmósfera. Si no muestra cero, ajusta el tornillo de cero según sea necesario.
- Conecta el manómetro a calibrar al calibrador de presión, asegurando que las conexiones sean seguras y sin fugas.
- Aumenta la presión del calibrador de presión gradualmente y registra las lecturas del manómetro a diferentes puntos de presión.
- Repite el proceso para presiones decrecientes, anotando nuevamente las lecturas del manómetro.
- Compara las lecturas del manómetro con las del calibrador de presión; realiza ajustes si es necesario.
- verifica la lectura a cero una vez más para asegurarte de que esté correctamente ajustada.
Importancia de la Calibración Regular
La calibración regular del manómetro es fundamental para mantener su precisión, especialmente en industrias donde la medición de presión es crítica. Se recomienda realizar la calibración cada vez que el manómetro sea sometido a condiciones extremas, como cambios bruscos de temperatura o después de ser desconectado y vuelto a conectar.
Preguntas Frecuentes (FAQs)
¿Con qué frecuencia debo calibrar mi manómetro?
La frecuencia de calibración depende del uso y las condiciones de funcionamiento del manómetro. Como regla general, se recomienda calibrarlo al menos una vez al año o cada vez que se realicen cambios significativos en el sistema o el manómetro.
¿Qué puedo hacer si mi manómetro no tiene lectura cero?
Si el manómetro no muestra cero en condiciones atmosféricas, verifica las conexiones y la configuración. Puede ser necesario ajustar el tornillo de cero o, si esto no corrige el problema, considerar la posibilidad de que el manómetro esté dañado y necesite reparación o reemplazo.
¿Es necesario un manómetro de referencia para calibrar?
Sí, un manómetro de referencia calibrado y certificado es esencial para garantizar la precisión durante el proceso de calibración. Este manómetro actúa como un estándar para comparar las lecturas del manómetro que estás calibrando.
Conclusión
Calibrar tu manómetro es crucial para asegurar la precisión en las mediciones de presión. Siguiendo este procedimiento, podrás optimizar tus procesos y garantizar la calidad en cualquier tarea que dependiera de estas lecturas. Para obtener más información, puedes consultar recursos adicionales sobre la calibración de manómetros y su importancia en diversas industrias.
