¿Qué es la velocidad síncrona? Relación entre velocidad y frecuencia

¿Alguna vez te has preguntado cómo es posible que la tecnología funcione a una velocidad tan deslumbrante? ¿Te has preguntado cómo se establece la relación entre la velocidad y la frecuencia? En este artículo, te explicaremos de manera sencilla y clara qué es la velocidad síncrona y cómo está relacionada con la frecuencia. Prepárate para descubrir los secretos detrás de la velocidad de los dispositivos electrónicos y por qué es tan importante en nuestra vida diaria.

Velocidad síncrona

Cuando se alimentan al devanado del estator del motor de inducción tres fases con una separación eléctrica de 120 grados, se produce un campo magnético giratorio que gira en el espacio y el tiempo. La velocidad del campo magnético giratorio se llama velocidad síncrona del motor La velocidad síncrona se denota como Ns. La velocidad sincrónica se puede expresar mediante la siguiente expresión matemática.

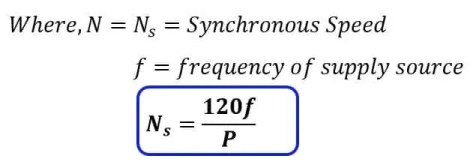

Fórmula de velocidad síncrona

¿Qué es la velocidad síncrona? Relación entre velocidad y frecuencia
La velocidad síncrona del motor depende de;
  1. Frecuencia de la fuente de alimentación
  2. Número de polos del motor
La velocidad síncrona del motor permanece constante si el número de polos y la frecuencia son constantes. La velocidad síncrona del motor se puede cambiar cambiando el número de polos o cambiando la frecuencia. La máquina que funciona a velocidad síncrona se llama máquina síncrona.
La velocidad síncrona del motor que tiene un número diferente de polos se indica a continuación.

Nº de polos
Frecuencia (50 Hz)
Frecuencia (60 Hz)
2
3000
3600
4
1500
1800
6
1000
1200
8
750
900
10
600
720
12
500
600
dieciséis
375
450
20
300
360


Relación entre velocidad y frecuencia

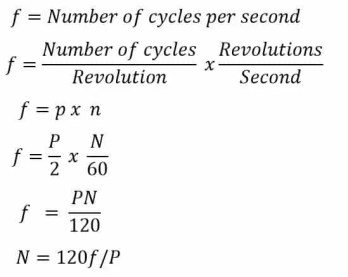

La frecuencia de la fem generada en el estator depende de la frecuencia a la que giran los polos. En un ciclo completo del voltaje generado, un par de polos de campo pasan sobre la bobina.

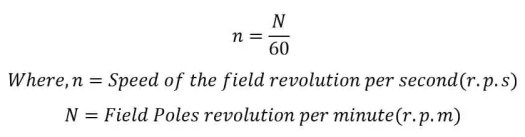

Deje que la velocidad del campo magnético giratorio sea N revolución por minuto (RPM).


n = N/60 revolución por segundo

Revolución/rotación por segundo = F

En un ciclo completo, un par de polos pasa sobre la bobina. Por lo tanto, la frecuencia de paso de un par de polos es N/60. En un ciclo completo, los polos P/2 pasan por una bobina.

Número de polos en un ciclo completo

¿Qué es la velocidad síncrona? Relación entre velocidad y frecuencia

Frecuencia de los polos que pasan en un ciclo

¿Qué es la velocidad síncrona? Relación entre velocidad y frecuencia

Por lo tanto, para los polos P la frecuencia es;

¿Qué es la velocidad síncrona? Relación entre velocidad y frecuencia

¿Qué es la velocidad síncrona? Relación entre velocidad y frecuencia
