¿Estás buscando ampliar tus conocimientos en la programación de PLC? Entonces estás en el lugar correcto. En este artículo te mostraremos cómo utilizar las instrucciones One Shot Rising y One Shot Falling en la programación de PLC. Estas instrucciones son fundamentales para controlar el flujo de datos en una amplia variedad de aplicaciones industriales. Si estás interesado en optimizar tus programas y maximizar la eficiencia de tu sistema de control, ¡no te pierdas esta guía completa sobre cómo utilizar estas instrucciones en PLC!
En este artículo, discutiremos las instrucciones para One Shot Rising y One Shot Falling función en Allen Bradley PLC.
Aumento de un disparo (OSR)
One shot Rising abreviado como instrucción OSR permite energizar la salida para un solo escaneo cuando el PLC detecta una transición de una lógica baja a una lógica alta. El programador puede capturar la transición según las instrucciones One shot Rising. Puede encontrar la instrucción en el lado derecho de un peldaño de lógica de escalera. Necesita dos bits para su funcionamiento. Un bit se llama «Bit de almacenamiento» y el otro es «Bit de salida”. El bit de salida se puede utilizar para activar otras instrucciones.
Caída de un disparo (OSF)
Un disparo que cae, abreviado como instrucción OSF, permite energizar la salida para un solo escaneo cuando el PLC detecta una transición de una lógica alta a una lógica baja. El programador puede capturar la transición basándose en Instrucciones de caída de un disparo. Puede encontrar la instrucción en el lado derecho de un peldaño de lógica de escalera. Hay dos bits vinculados a esta instrucción. Un bit se llama «Bit de almacenamiento» y el otro es «Bit de salida”. El bit de salida se puede utilizar para activar otras instrucciones.
Instrucciones de PLC para One Shot Rising y One Shot Falling
La siguiente imagen muestra los bloques de instrucciones OSR y OSF.
Los OSR y OSH tienen dos bits para su funcionamiento.
- Bit de almacenamiento: Este bit almacena el estado de entrada.
- Bit de salida: Este bit almacena el valor después de ejecutar las instrucciones

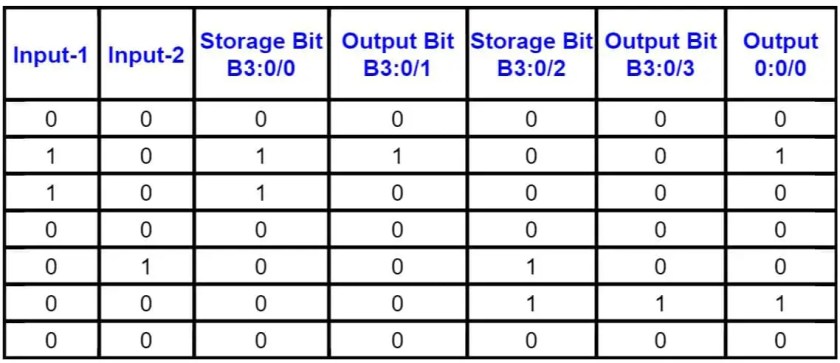

Programa de PLC usando OSR y OSF
Explicación de lógica de escalera
ESCALÓN 0000
- La entrada 1 (I:0/0) se envía al bloque OSR.
- Cuando la entrada 1 (I:0/0) está activada. el bit de almacenamiento (B3:0/0) cambia su estado de Bajo (0) a Alto (1). El bit de salida (B3:0/1) cambia su estado de Bajo a Alto por un segundo y nuevamente regresa a su etapa inicial, es decir, 0 (Bajo).
ESCALÓN 0001
- La entrada 2 (I:0/1) se envía al bloque OSF.
- Cuando la Entrada 2 (I:0/1) está activada-
- El bit de almacenamiento (B3:0/2) cambia a «1» y el bit de salida permanece en «0»
- Cuando la Entrada 2 (I:0/1) está apagada-
- Bit de salida (B3:0/3) cambia a «1» por un segundo y va a «0»
- El bit de almacenamiento (B3: 0/2) va a «0»
