¡Bienvenidos a un mundo donde la automatización cobra vida! En la industria moderna, los Controladores Lógicos Programables (PLC) son la columna vertebral de la eficiencia y el control en procesos productivos. Si eres un entusiasta de la tecnología o un profesional buscando ampliar tu arsenal de habilidades, este artículo es tu punto de partida ideal. Aquí, te guiaremos a través de los fundamentos de la programación de PLC utilizando LogixPro, un simulador poderoso que te permitirá experimentar y aprender de manera interactiva. Prepárate para descubrir cómo transformar tus ideas en soluciones prácticas y eficientes, mientras desatas tu creatividad en el fascinante universo de la automatización industrial.
¿Alguna vez te has preguntado cómo funcionan los sistemas de automatización industrial? ¿Te gustaría aprender a programar PLCs y convertirte en un experto en el campo? Si es así, estás en el lugar correcto. En este artículo, te daremos una introducción completa a la programación de PLC mediante el software del simulador LogixPro. Descubre cómo este programa te ayudará a comprender los conceptos básicos de la programación PLC y cómo aplicarlos en un entorno de simulación, sin la necesidad de tener equipos físicos. ¡Prepárate para sumergirte en el emocionante mundo de la automatización industrial!
La programación de PLC es una de las habilidades más importantes que debe tener un ingeniero de control e instrumentación. LogixPro Simulator Software es uno de los simuladores que se pueden usar para programar PLC en modo de simulación. En el modo de simulación, uno puede aprender la programación de PLC practicando códigos. La codificación desde cero es muy difícil para los nuevos estudiantes. Para aprender a programar, uno necesita ver muchos programas y practicarlos.
En este artículo, analizaremos la descripción general del software LogixPro Simulator.
>Introducción a LogixPro
El simulador LogixPro es una herramienta educativa interactiva de programación de PLC, desarrollada para ayudar a los estudiantes y programadores de PLC en la adquisición de las habilidades de programación comúnmente utilizadas en el control de PLC de los sistemas y equipos de proceso.
Para descargar el software del simulador LogixPro Haga clic aquí
La ventaja de este software de simulador LogixPro es que el software está fácilmente disponible y puede descargarse e instalarse sin ninguna restricción.
Descripción general del software del simulador LogixPro
La ventana del software LogixPro Simulator se divide en 3 partes principales, como se muestra en la siguiente imagen.
>
Las tres divisiones principales de la ventana del software son:
1. Ventana de programación
En esta ventana se escribe el programa principal. Como se muestra en la imagen de arriba, la lógica de escalera está escrita para un proyecto.
2. Menú Editar
En este menú, están disponibles varios comandos y opciones de edición.
3. Menú de simulación
En este menú es visible la forma simulada de la planta o del proceso.
Programa de edición y descarga en LogixPro

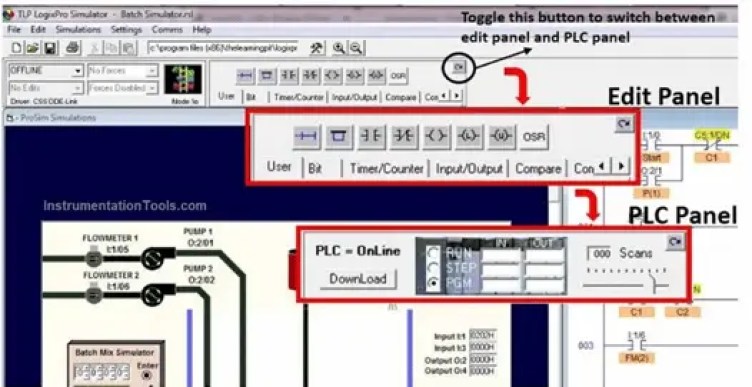

>El panel de edición brinda acceso a todas las instrucciones o comandos de RS Logix. Las instrucciones pueden simplemente arrastrarse y soltarse en el programa donde sea necesario. Después de preparar el programa usando las instrucciones requeridas, ahora podemos probar el programa. Para probar el programa, haga clic en el «Botón de alternancia» del Panel de edición como se muestra en la figura. Esto traerá el Panel PLC a la vista como se muestra a continuación.
>Para ejecutar el programa, necesitamos descargar el programa. Presione el botón Descargar. Si no hay errores en el programa, se descargará el programa. Después de una descarga exitosa del programa, el software de simulación LogixPro iniciará el escaneo del programa y la E/S de la simulación elegida.
Solución de problemas y depuración del programa

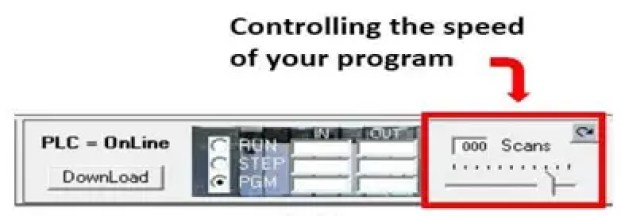

Una de las principales ventajas del software LogixPro es el botón de control de velocidad de escaneo. En los PLC reales, no existe tal facilidad para ajustar el ciclo de exploración, ya que esto es predeterminado en todos los PLC.
>Disminuir la velocidad de escaneo ayudará a ver el programa que se está ejecutando en la computadora o computadora portátil. Esto ayudará a que el usuario sepa dónde se está atascando el programa y cuál es la causa real del problema al que se enfrenta. En los PLC en tiempo real, el ciclo de escaneo es tan rápido que las Entradas y Salidas continúan actualizándose en fracciones de segundos. No podemos ver los cambios frecuentes que suceden cada vez. Esta herramienta en LogixPro Simulation Software ayuda a depurar fácilmente el programa y comprenderlo. Para principiantes, el software de simulación LogixPro es muy útil.
Tipos de datos disponibles para el software LogixPro
Otra gran ventaja del software de simulación LogixPro es la funcionalidad de arrastrar y soltar. Simplemente haciendo clic en el botón de la tabla de datos, aparece una nueva ventana con todas las direcciones disponibles que necesitamos para el propósito de programación.
>También es obvio que las Entradas se denotarán por I:0/1 y las Salidas se denotarán por O:1/1 (I:x/y se usa para la dirección de entrada y O:x/y se usa para la dirección de salida) . Para seleccionar un tipo de datos, haga clic en la opción Binario. Esto abrirá un menú desplegable de tipos de datos disponibles. Para seleccionar Entrada o Salida, haga clic en el menú desplegable Tabla. Para saltar a cualquier dirección, simplemente escriba la dirección en la barra de direcciones.
Introducción a la Programación de PLC mediante el software del simulador LogixPro
¡Bienvenidos a un mundo donde la automatización cobra vida!
¿Qué es un PLC?
Los Controladores Lógicos Programables (PLC) son dispositivos fundamentales en la automatización industrial, permitiendo el control eficiente de procesos productivos. En este artículo, exploraremos el simulador LogixPro, una herramienta ideal para aquellos que buscan aprender a programar PLC.
Introducción a LogixPro
El simulador LogixPro es una herramienta educativa interactiva desarrollada para enseñar la programación de PLC. Permite a los estudiantes y profesionales familiarizarse con la lógica de escalera y otros conceptos clave sin necesidad de un hardware físico.
Para descargar el software del simulador LogixPro, puedes hacerlo desde aquí.
Características del Simulador LogixPro
La interfaz de LogixPro se divide en tres partes principales:
- Ventana de programación: Aquí es donde se escribe el programa en lógica de escalera.
- Menú Editar: Contiene comandos y opciones para editar el programa.
- Menú de simulación: Muestra la representación simulada del proceso o planta.
Programa de edición y descarga en LogixPro
El panel de edición permite arrastrar y soltar instrucciones de RS Logix en el programa. Una vez que el programa está completo, puedes probarlo y descargarlo para su ejecución.
Para ejecutar el programa, basta con hacer clic en el botón de Descargar. Si no hay errores, el software empezará a escanear el programa y simular la entrada/salida correspondiente.
Preguntas Frecuentes (FAQs)
¿Es necesario tener experiencia previa para usar LogixPro?
No, el simulador está diseñado para principiantes. Proporciona un entorno fácil de entender para aprender los conceptos básicos de la programación de PLC.
¿Puedo utilizar LogixPro en cualquier sistema operativo?
LogixPro es principalmente compatible con Windows. Es recomendable verificar la compatibilidad antes de instalar en otros sistemas operativos.
¿Dónde puedo encontrar recursos adicionales para aprender más sobre PLC?
Existen numerosos recursos en línea, incluyendo tutoriales, foros y documentación técnica. Sitios como SlideShare ofrecen presentaciones y materiales útiles.
