Medida de Potencia Trifásica: Método de los Tres Vatímetros
En el vasto y fascinante mundo de la ingeniería eléctrica, entender cómo medir la potencia en un sistema trifásico es crucial para el diseño y la gestión eficiente de instalaciones eléctricas. Entre los diversos métodos que existen, el Método de los Tres Vatímetros se destaca por su precisión y eficacia. ¿Pero qué lo hace tan especial? En este artículo, desglosaremos este método, explorando su funcionamiento, sus aplicaciones prácticas y su relevancia en la optimización de la energía. Acompáñanos a descubrir los secretos detrás de la medición de potencia trifásica y cómo este conocimiento puede transformar tu enfoque hacia la electrificación moderna. ¡Atrévete a deslumbrarte con el poder de la electricidad!
«Descubre cómo medir la potencia trifásica de forma precisa y eficiente con el revolucionario método de los Tres Vatímetros. En este artículo, te explicaremos paso a paso cómo aplicar esta técnica para tener un control total sobre el consumo eléctrico de tus instalaciones. ¡No te lo pierdas!»
En este artículo, discutiremos la medida de la potencia trifásica por un método de tres vatímetros. En los circuitos eléctricos de corriente alterna (CA), la potencia eléctrica se mide con la ayuda de un instrumento de medición llamado vatímetro.
A vatímetro es un instrumento de medición eléctrico que consta de dos bobinas, a saber, una bobina de corriente y una bobina de presión (potencial). La bobina de corriente del vatímetro tiene baja resistencia para que pueda llevar la corriente de carga completa, mientras que la bobina de presión o potencial tiene alta resistencia y lleva una corriente proporcional al voltaje a través de la carga.
En los circuitos ca trifásicos, la medición de la potencia parece muy simple a primera vista, pero es una práctica un poco complicada. Es porque tenemos que conectar solo un vatímetro en cada una de las tres fases y luego sumar las lecturas de estos tres vatímetros algebraicamente para obtener la potencia eléctrica total consumida en el circuito. Este procedimiento de medición de potencia trifásica es ciertamente impracticable y también antieconómico.
Técnicamente, en muchas situaciones, el cable neutro del sistema conectado en estrella no es accesible. En el caso del sistema conectado en delta, las fases no están disponibles para la inserción de vatímetros en cada fase. Por lo tanto, en la mayoría de las prácticas, solo hay tres conductores de línea disponibles en un sistema trifásico.
Números de vatímetro
El número de vatímetros necesarios para medir la potencia en un sistema polifásico está determinado por el Teorema de Blondel.
Según el teorema de Blondel – Suponga que N cables suministran energía en un sistema de CA, entonces la cantidad de vatímetros necesarios para medir la energía es uno menos que la cantidad de cables, es decir (NI), independientemente de que la carga esté balanceada o desbalanceada.
Por lo tanto, se requieren tres vatímetros para medir la potencia en un sistema trifásico de 4 hilos y 2 vatímetros para medir la potencia en un sistema trifásico de 3 hilos.
Números de vatímetro
Método de tres vatímetros
En el método de tres vatímetros de medición de potencia trifásica, se insertan tres vatímetros separados en el sistema trifásico. Estos tres vatímetros están conectados de tal manera que cada vatímetro tiene su bobina de corriente conectada en una serie del cable de línea, y su bobina de potencial conectada entre ese cable de línea y algún punto común (digamos k).

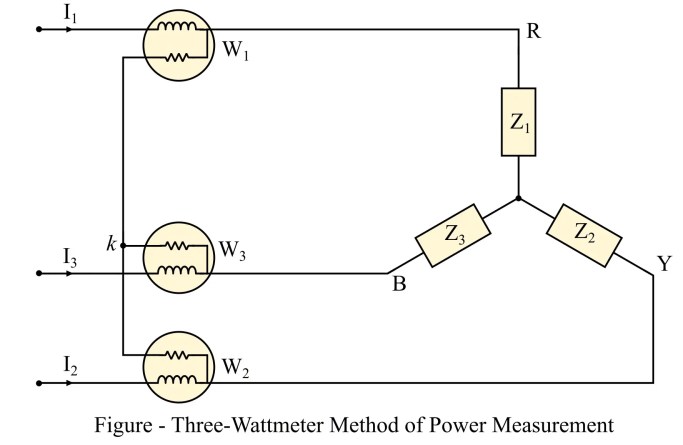

El diagrama de circuito del método de medición de potencia de tres vatímetros se muestra en la siguiente figura.
>Por lo tanto, hemos utilizado tres vatímetros separados, a saber, W1W2y W3. El extremo de las bobinas de potencial de los tres vatímetros está conectado al punto común k. Si hay un punto neutro disponible en el sistema trifásico, entonces el punto común k debe conectarse a ese punto neutro.
La potencia total en el método de tres vatímetros de medición de potencia trifásica se obtiene mediante la suma algebraica de las lecturas de los tres vatímetros, es decir
>Donde, las potencias W1W2 y W3 son dados por,
Energía eléctrica consumida en la fase 1:
>Energía eléctrica consumida en la fase 2:
>Energía eléctrica consumida en la fase 3:
>Por lo tanto, la potencia medida por un vatímetro individual es el producto de la corriente de fase y el voltaje de línea.
Ventajas del método de tres vatímetros
Las siguientes son las ventajas significativas del método de tres vatímetros de medición de potencia trifásica:
- El método de los tres vatímetros mide la potencia consumida en cada fase del sistema trifásico. Por lo tanto, es posible obtener lecturas de potencia de las fases individuales.
- En un método de tres vatímetros, la suma algebraica de las lecturas de tres vatímetros simplemente da la energía eléctrica total consumida en el circuito, ya sea que esté balanceado o no.
- Si el cable neutro no está disponible en el sistema, se puede crear un neutro duplicado.
Desventajas del método de tres vatímetros
Las siguientes son las desventajas más significativas del método de tres vatímetros:
- Es un método de medición de potencia relativamente costoso porque necesita tres vatímetros cada uno para una fase.
- El método de tres vatímetros es susceptible en caso de cargas pesadas.
Aplicaciones del método de los tres vatímetros
Las siguientes son las aplicaciones del método de medición de potencia de tres vatímetros:
- El método de los tres vatímetros se utiliza principalmente cuando se requiere medir la potencia consumida en cada fase de un sistema trifásico.
- Se utiliza un método de tres vatímetros en los sistemas de energía eléctrica para monitorear el consumo de energía.
- El vatímetro de tres también se usa en sistemas eléctricos industriales para medir la potencia cuando la carga está desequilibrada, etc.
Ejemplo numérico
El método de tres vatímetros se utiliza para medir la potencia absorbida por un motor de inducción trifásico. Las lecturas de dos vatímetros son 12,5 kW y 5,8 kW. Si la potencia total consumida por el motor es de 21,5 kW, determine la lectura del tercer vatímetro.
Solución – Datos dados,
>Así, según la teoría del método de los tres vatímetros, la potencia total consumida viene dada por,
>Así, el tercer vatímetro mostrará 3,2 kW de potencia consumida.
[automatic_youtube_gallery type=»search» search=»Medida de Potencia Trifásica: Método de los Tres Vatímetros» limit=»1″]
Medida de Potencia Trifásica: Método de los Tres Vatímetros
En el vasto y fascinante mundo de la ingeniería eléctrica, entender cómo medir la potencia en un sistema trifásico es crucial para el diseño y la gestión eficiente de instalaciones eléctricas. Entre los diversos métodos que existen, el Método de los Tres Vatímetros se destaca por su precisión y eficacia. En este artículo, desglosaremos este método, explorando su funcionamiento, sus aplicaciones prácticas y su relevancia en la optimización de la energía.
¿Qué es un Vatímetro?
Un vatímetro es un instrumento de medición eléctrico que consta de dos bobinas: una bobina de corriente y una bobina de tensión (o potencial). La bobina de corriente tiene baja resistencia para permitir que fluya la carga completa, mientras que la bobina de tensión tiene alta resistencia y lleva una corriente proporcional al voltaje en la carga.
Método de los Tres Vatímetros
En este método, se insertan tres vatímetros separados en el sistema trifásico. Cada vatímetro se conecta de tal manera que su bobina de corriente esté en serie con un cable de línea, y su bobina de potencial esté conectada entre el cable de línea y un punto común.
Diagrama de Conexión
El punto común se puede conectar a un neutro disponible si existe. La potencia total se obtiene mediante la suma algebraica de las lecturas de los tres vatímetros de la siguiente manera:
- Potencia Total (W) = W1 + W2 + W3
Donde W1, W2 y W3 son los valores medidos por cada vatímetro.
Ventajas del Método de Tres Vatímetros
- Mide la potencia consumida en cada fase del sistema trifásico, facilitando una evaluación más detallada.
- Permite la sumarización de datos para una mejor interpretación del consumo energético.
- Útil en sistemas donde el neutro no está disponible.
Preguntas Frecuentes (FAQs)
¿Por qué es importante medir la potencia en sistemas trifásicos?
Medir la potencia en sistemas trifásicos es esencial para garantizar un uso eficiente de la energía, optimizar los costos operativos y asegurar el correcto funcionamiento de equipos eléctricos industriales.
¿Cuándo se debe utilizar el método de tres vatímetros?
Este método es especialmente útil cuando se necesita medir potencias en sistemas que no tienen un neutro accesible y donde se busca evaluar el consumo energético en cada fase de manera individual.
¿Existen otros métodos para medir la potencia trifásica?
Sí, algunos de los métodos alternativos son el uso de dos vatímetros en sistemas de tres hilos, o simplemente multiplicar el resultado de un vatímetro en un sistema equilibrado por tres. Sin embargo, cada método tiene sus propias ventajas y desventajas según el tipo de conexión y el objetivo de la medición.
¿Qué es el Teorema de Blondel y cómo se relaciona con los vatímetros?
El Teorema de Blondel establece que para medir la potencia en un sistema de CA, el número de vatímetros requeridos es uno menos que el número de conductores en el sistema. Esto significa que en un sistema trifásico de 4 hilos se requierencitan vatímetros, y en un sistema de 3 hilos, se necesitan dos.
Para más información sobre la medición de potencias en sistemas trifásicos, te invitamos a visitar este enlace y este otro.
