Motor serie AC: principio de funcionamiento, construcción, aplicación
En un mundo donde la eficiencia energética y la sostenibilidad son más importantes que nunca, los motores eléctricos han tomado un papel protagónico en la revolución industrial. Dentro de esta vasta gama, los motores de la serie AC destacan no solo por su robustez y simplicidad, sino también por su capacidad para adaptarse a diversas aplicaciones, desde el hogar hasta la industria pesada. En este artículo, exploraremos en detalle el principio de funcionamiento de estos poderosos aliados, su construcción ingeniosa y las múltiples aplicaciones que los convierten en un componente esencial en nuestra vida cotidiana. ¡Acompáñanos en este viaje fascinante por el universo de los motores eléctricos AC!
¿Te has preguntado alguna vez cómo funciona un motor serie AC? ¿Y cuáles son sus aplicaciones en la vida cotidiana? En este artículo, exploraremos el principio de funcionamiento y la construcción de este tipo de motor, así como las diversas áreas en las que se emplea. ¡Prepárate para descubrir el fascinante mundo de los motores serie AC y cómo han revolucionado nuestro día a día!
Debido a las deseables características de par-velocidad, el motor en serie se utiliza exclusivamente en aplicaciones de tracción. Los motores de la serie de CC satisfacen todos los requisitos para este tipo de trabajo y servicios, pero la transmisión de energía de CA es más económica que la de CC. Esto ha llevado al desarrollo de la motor de serie ac.
El motor de CC que funciona con suministro alterno llamado Motor serie ac. Sin embargo, se deben realizar algunos cambios en el motor de la serie de CC para que opere satisfactoriamente con suministro alterno.
> {tocify} $title={Índice}

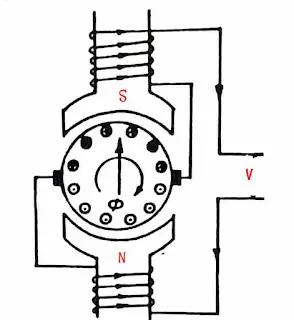

Construcción de motor serie AC
La construcción del motor en serie de CA es muy idéntica a la del motor en serie de CC, excepto por algunos cambios, como se indica a continuación:
- El circuito magnético debe ser laminado.
- El circuito de campo debe diseñarse para una reactancia mucho más baja que el campo del motor de CC para reducir la caída de tensión de campo de la reactancia y mejorar el factor de potencia.
- Se requiere un devanado de compensación distribuido para minimizar la reactancia del devanado del inducido.
- El devanado de compensación se puede conectar en serie con el campo y el devanado del inducido denominado inducido conductivamente compensado y conductivamente compensado requerido, que está diseñado para operar con voltaje CA y CC.
- Si el devanado de compensación se cortocircuita consigo mismo y recibe tensión de excitación por acción del transformador, se denomina acoplado inductivamente.
Principio de funcionamiento del motor de la serie AC
El principio de funcionamiento es el mismo que el motor de la serie dc. Cuando el motor en serie de CA se conecta al suministro de CA, la corriente alterna comienza a fluir a través del campo y el devanado del inducido.

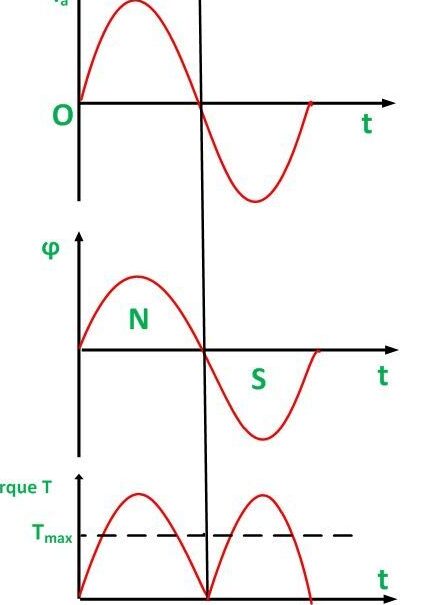

El devanado de campo produce un flujo alterno Φ que reacciona con la corriente que fluye en el devanado del inducido para producir un par. Dado que tanto la corriente de armadura como la de campo se invierten simultáneamente. el par producido siempre en la misma dirección.
Debido a su alto par de arranque y alta velocidad, encuentra más aplicación.
El motor especialmente diseñado para funcionar con alimentación de CC sufre los siguientes inconvenientes cuando arranca con un suministro de CA monofásico.
- Su eficiencia es baja debido a la histéresis y las pérdidas por corrientes de Foucault.
- Su factor de potencia es bajo debido a la gran reactancia del devanado de campo y armadura.
- Chispas en los cepillos es más.
Para funcionar de manera eficiente con suministro de CA, se realizan las siguientes modificaciones de construcción.
- El núcleo de campo está construido con un material que tiene bajas pérdidas por histéresis y está laminado para reducir la corriente de Foucault.
- El devanado de campo se construye con un pequeño número de vueltas debido a este aumento del área del polo y la densidad de flujo disminuye, esto reduce las pérdidas de hierro y la caída de voltaje reactivo.
- El número de conductores de armadura aumenta para lograr el par requerido con bajo flujo. El devanado de compensación se utiliza para reducir la reacción del inducido y aumentar la conmutación.
características

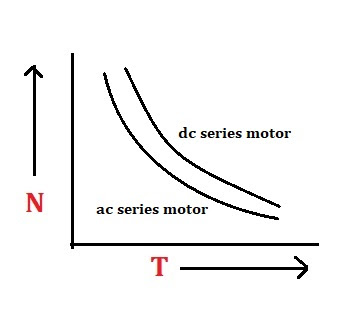

La característica par-velocidad de un motor serie ca se muestra en el siguiente diagrama
>podemos>𝜏∝I2
Solicitud
- Aspirador de alta velocidad
- Máquinas de coser
- Utilizado en taladros y herramientas eléctricas.
- Afeitadoras eléctricas
Leer Entonces…
[automatic_youtube_gallery type=»search» search=»Motor serie Ac: principio de funcionamiento, construcción, aplicación» limit=»1″]
Motor Serie AC: Principio de Funcionamiento, Construcción, Aplicación
En un mundo donde la eficiencia energética y la sostenibilidad son fundamentales, los motores eléctricos han tomado un papel protagónico en la revolución industrial. Dentro de esta amplia gama, los motores de la serie AC destacan por su robustez y capacidad de adaptación. ¡Acompáñanos en este viaje por el universo de los motores eléctricos AC!
1. Principio de Funcionamiento
El motor serie AC es un tipo de motor que utiliza suministro de corriente alterna (CA) y es conocido por sus características de par-velocidad. A diferencia de los motores de corriente continua, los motores de la serie AC han sido diseñados para optimizar el rendimiento en aplicaciones de tracción.
El funcionamiento del motor serie AC se basa en la interacción entre el campo magnético creado por el devanado del estator y la corriente inducida en el rotor. Este sistema permite que el motor genere un alto par de salida, especialmente en situaciones donde se requiere un arranque rápido o cargas elevadas.
2. Construcción del Motor Serie AC
La construcción del motor serie AC es similar a la del motor serie de corriente continua, aunque con algunas modificaciones esenciales:
- El circuito magnético debe ser laminado para mejorar la eficiencia.
- El circuito de campo se diseña para tener una reactancia más baja que el de un motor CC, minimizando la caída de tensión.
- Se incluye un devanado de compensación distribuido que reduce la reactancia del inducido.
- El devanado de compensación puede ser conectado en serie con el campo y el inducido, optimizando así el rendimiento.
- En algunos casos, se acoplan inductivamente los devanados de compensación, que permiten hacerlo funcionar correctamente con voltajes de CA y CC.
3. Aplicaciones del Motor Serie AC
Los motores de la serie AC son ampliamente utilizados en diversas aplicaciones debido a su alta eficiencia y capacidad de arranque:
- Tracción en vehículos: Estos motores son ideales para trenes y vehículos eléctricos, donde se requieren altas fuerzas de arrastre.
- Maquinaria industrial: Se utilizan en elevadores, grúas y otros equipos pesados.
- Electrodomésticos: También se encuentran en lavadoras, ventiladores y refrigeradores, donde se necesita un control preciso del motor.
Preguntas Frecuentes
¿Qué ventajas ofrece el motor serie AC frente a otros tipos de motores?
El motor serie AC se caracteriza por su alta eficiencia, menor costo de mantenimiento y capacidad para adaptarse a diferentes aplicaciones, lo cual lo hace más económico y confiable a largo plazo.
¿Dónde se utilizan principalmente los motores serie AC?
Estos motores se utilizan principalmente en aplicaciones de tracción y en maquinaria industrial, así como en electrodomésticos y sistemas de ventilación.
¿Es posible utilizar motores serie AC en entornos extremos?
Sí, su construcción robusta les permite operar en diversas condiciones ambientales, aunque siempre es recomendable tomar en cuenta las especificaciones del fabricante.
