Resistencia de diodo: resistencia estática, dinámica e inversa
En el fascinante mundo de la electrónica, los diodos juegan un papel crucial, actuando como puertas que permiten el flujo de corriente en una sola dirección. Sin embargo, más allá de su simple función de rectificación, estos componentes encierran un misterio interesante: la resistencia que presentan bajo diferentes condiciones. En este artículo, exploraremos en profundidad las tres facetas clave de la resistencia en un diodo: la resistencia estática, la resistencia dinámica y la resistencia inversa. Acompáñanos en este viaje para descubrir cómo cada una de estas resistencias influye en el comportamiento de los diodos y su impacto en circuitos electrónicos. Prepárate para desentrañar los secretos detrás de estos pequeños pero poderosos dispositivos que son fundamentales en el diseño de tecnologías modernas.
«Descubre todo sobre la resistencia de diodo, un aspecto fundamental en el funcionamiento de estos componentes electrónicos. En este artículo exploraremos tres tipos de resistencia: estática, dinámica e inversa, y cómo influyen en el comportamiento del diodo. Prepárate para sumergirte en el fascinante mundo de la electrónica y desentrañar los secretos detrás de esta pequeña pero poderosa pieza.»
La propiedad del material que ofrece oposición al flujo de electrones o corriente eléctrica se conoce como resistencia. Un diodo de unión pn permite la corriente cuando tiene polarización directa y bloquea la corriente cuando tiene polarización inversa. Sin embargo, el diodo no permite que la corriente esté completamente polarizada hacia adelante y no bloquea la corriente en polarización inversa. Idealmente, el diodo debe tener una resistencia cero en la polarización directa y una resistencia infinita en la polarización inversa.

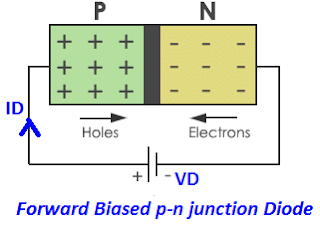

>La capa de agotamiento en el diodo de unión pn ofrece resistencia al flujo de electrones. La resistencia que ofrece el diodo con polarización directa depende del ancho de la capa de agotamiento. Cuando se aplica polarización directa, se reduce el ancho de la capa de agotamiento. Sin embargo, la capa de agotamiento no se puede erradicar por completo. La capa delgada de la capa de agotamiento siempre existe. La resistencia que ofrece esta capa delgada de región de agotamiento en estado de polarización directa se denomina resistencia directa del diodo.

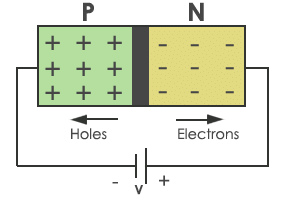

Cuando el diodo de unión pn está polarizado inversamente, el ancho de la región de agotamiento aumenta y los portadores de carga son bloqueados por la capa de agotamiento. La resistencia de la capa de agotamiento es grande debido a la mayor anchura de la capa de agotamiento. Bajo polarización inversa, el diodo ofrece una resistencia muy grande a la corriente eléctrica. Esta resistencia se llama resistencia inversa.
En polarización inversa, solo una pequeña cantidad de corriente eléctrica debido a la portadora minoritaria fluye a través del diodo. Por lo tanto, la resistencia del diodo debe ser infinita en polarización inversa, pero prácticamente no tiene una resistencia infinita debido a la corriente que fluye a través de la capa de agotamiento debido a los portadores de carga minoritarios.
Hay dos tipos de resistencia del diodo de unión pn.
1. Resistencia directa del diodo
2. Resistencia inversa del diodo
Resistencia directa del diodo La resistencia del diodo con polarización directa se denomina resistencia del diodo directo. La resistencia hacia adelante se puede agrupar en dos categorías.
1. Resistencia estática o resistencia DC
2. Resistencia dinámica o resistencia AC
Resistencia estática o resistencia directa de CC del diodo
Cuando se alimenta CC al diodo, la corriente fluye en una dirección. La resistencia que ofrece el diodo se llama resistencia DC.
>Fórmula de la resistencia DC directa del diodo
Rcorriente continua = VD / ID

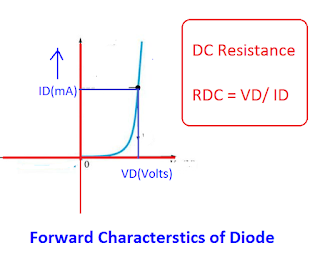

Las características V-I del diodo con polarización directa se indican a continuación.
>

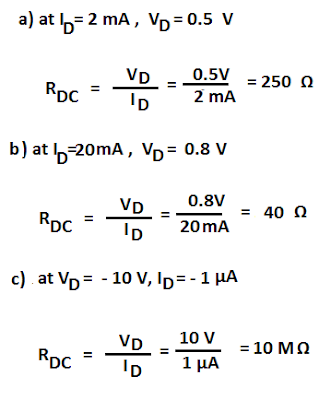

Ejemplo resuelto de resistencia directa de diodo

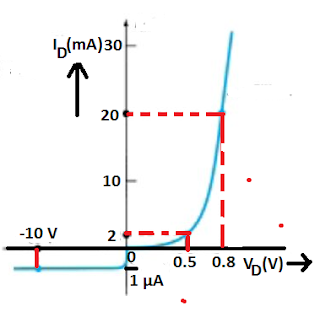

Calcule la resistencia DC del diodo de la siguiente curva VI.
a) DI = 2 mA b) DI = 20 mA c) VD = -10 voltios
>
>
La resistencia directa del diodo disminuye con el aumento del voltaje de polarización directa.
Resistencia dinámica o resistencia directa de CA del diodo
La resistencia que ofrece el diodo cuando se aplica CA al diodo se llama resistencia de CA o resistencia dinámica. La corriente fluye en ambas direcciones cuando se aplica voltaje de CA.
>

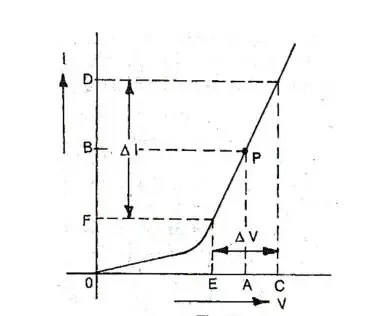

La curva VI del diodo de unión pn como se indica a continuación.
>La relación entre el cambio de voltaje y el cambio de corriente representa la resistencia dinámica del diodo. se denota por rC.A.
Fórmula de resistencia AC o resistencia dinámica de diodo
>
Resistencia inversa del diodo
Cuando se aplica polarización inversa al diodo de unión pn, el ancho de la capa de agotamiento aumenta y ofrece una mayor resistencia al flujo de portadores de carga.
>La resistencia inversa del diodo pn es del orden de mega ohmios. La resistencia inversa es muy grande en comparación con la resistencia directa del diodo.
>La resistencia inversa estática del diodo se puede calcular siguiendo la expresión matemática.
Fórmula de la resistencia DC inversa del diodo

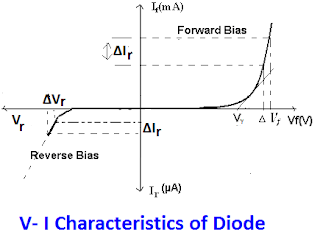

>La resistencia inversa dinámica del diodo es la siguiente.
Fórmula de resistencia dinámica inversa de diodo
>
Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded
Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded
Resistencia de Diodo: Estática, Dinámica e Inversa
En el fascinante mundo de la electrónica, los diodos juegan un papel crucial, actuando como puertas que permiten el flujo de corriente en una sola dirección.
¿Qué es un Diodo?
Un diodo es un componente electrónico que permite el flujo de corriente en una dirección mientras bloquea el flujo en la dirección opuesta. Esto se logra gracias a la estructura de unión pn, que crea una región de agotamiento que actúa como una barrera.
Tipos de Resistencia en Diodos
Existen tres tipos principales de resistencia que influyen en el comportamiento de un diodo: resistencia estática, resistencia dinámica y resistencia inversa.
1. Resistencia Estática
La resistencia estática, también conocida como resistencia directa, es la resistencia que el diodo presenta cuando está en modo de polarización directa. Esta resistencia depende del ancho de la capa de agotamiento y de la corriente que fluye a través del diodo. Idealmente, debería ser cero, pero en la práctica siempre hay algún nivel de resistencia debido a la naturaleza del material del diodo.
2. Resistencia Dinámica
La resistencia dinámica es la medida de cómo cambia la corriente a través del diodo en respuesta a un pequeño cambio en el voltaje aplicado. Se determina en la región de operación activa y es crucial para el análisis de circuitos, ya que afecta la respuesta del diodo a las señales cambiantes.
3. Resistencia Inversa
La resistencia inversa se refiere a la resistencia que presenta el diodo cuando está en polarización inversa. Idealmente, la resistencia inversa debería ser infinita, permitiendo que no fluya corriente. Sin embargo, en la práctica, hay una pequeña fuga de corriente conocida como corriente de inversión, que es típica de todos los diodos, aunque es muy baja.
Características Clave de Cada Tipo de Resistencia
La resistencia estática se utiliza para calcular la caída de voltaje en el diodo bajo condiciones de corriente constante.
La resistencia dinámica es esencial para el análisis de pequeños-senos que describen el comportamiento del diodo en circuitos alternos (AC).
La resistencia inversa muestra cómo el diodo se comporta en situaciones de sobrevoltaje o en circuitos de polarización inversa.
FAQs sobre la Resistencia de Diodo
¿Qué es la resistencia directa en un diodo?
La resistencia directa en un diodo se refiere a la resistencia que se observa cuando el diodo está polarizado directamente. Es un valor clave para entender las pérdidas y el rendimiento del diodo en condiciones de operación normal.
¿Por qué es importante la resistencia inversa en un diodo?
La resistencia inversa es crucial para determinar la capacidad del diodo para bloquear corrientes no deseadas en polarización inversa. Una alta resistencia inversa significa que el diodo puede prevenir eficazmente la fuga de corriente.
¿Cómo se mide la resistencia dinámica de un diodo?
La resistencia dinámica se mide aplicando un pequeño voltaje alternativo y observando el cambio en la corriente a través del diodo. Esta medición es esencial para entender el comportamiento del diodo en aplicaciones de señal.
¿Qué factores afectan la resistencia de un diodo?
Factores como la temperatura, el material semiconductor, y el diseño del diodo afectan su resistencia. A medida que la temperatura aumenta, la resistencia directa puede disminuir, lo que puede influenciar el rendimiento del circuito en aplicaciones térmicamente inestables.
