Núcleo del transformador: todo lo que necesita saber
En el corazón de cada transformador eléctrico se encuentra un componente esencial que, aunque invisible para el ojo inexperto, juega un papel crucial en la eficiencia y el funcionamiento del sistema eléctrico: el núcleo del transformador. Este elemento, formado por materiales magnéticos que guían las líneas de flujo, es el responsable de facilitar la transferencia de energía entre circuitos y de garantizar un rendimiento óptimo. En este artículo, desglosaremos todo lo que necesita saber sobre el núcleo del transformador, desde su diseño y materiales hasta su impacto en la sostenibilidad energética. Prepárese para adentrarse en el fascinante mundo de la ingeniería eléctrica y descubrir cómo un simple núcleo puede influir en el futuro de nuestra energía. ¡Vamos a explorar!
¿Sabías que dentro de los transformadores se encuentra un componente fundamental llamado núcleo? Si eres curioso y te interesa conocer más sobre su función y características, ¡este artículo es para ti! En esta guía completa te revelaremos todo lo que necesitas saber sobre el núcleo del transformador. Descubre cómo funciona, qué tipos existen y cómo influyen en la eficiencia energética de estos dispositivos tan indispensables en nuestra vida cotidiana. ¡No te lo pierdas! ¡Sigue leyendo!
El núcleo del transformador es la parte principal de un transformador y transporta el flujo magnético. Los Transformadores Eléctricos son una de las máquinas eléctricas más importantes de todos los tiempos. Estos tienen una gran variedad de aplicaciones. En general, estos transformadores se utilizan para transferir energía eléctrica de CA de una parte del circuito a otra a un voltaje o corriente elevados.
Al igual que en el caso de los transformadores de potencia o generadores, el voltaje generado desde la central eléctrica se alimenta a estos transformadores que aumentan el voltaje (y, por lo tanto, reducen la corriente, ya que los transformadores mantienen constantes las potencias de entrada y salida, asumiendo que las pérdidas son insignificantes) y lo envían sobre la línea de transmisión. La ventaja de un voltaje más alto es que la línea de transmisión requerida es más delgada y no hay problemas como pérdida excesiva de calor o caída de voltaje. Además, el factor de potencia sigue siendo bueno.
Del mismo modo, los transformadores se utilizan para reducir el voltaje o la corriente para medirlos con precisión y seguridad utilizando dispositivos de medición de rango bajo o medio. Estos transformadores se denominan transformadores de medida. Una variedad de ellos se utiliza para accionar relés en caso de falla.
Por lo tanto, podemos seguir hablando interminablemente sobre la importancia de los transformadores en diversas aplicaciones y, por lo tanto, es importante comprender cómo funcionan estos transformadores. Para eso, tenemos que entender el diseño de un transformador. Los dos aspectos de diseño más importantes de un transformador eléctrico son: El núcleo y el devanado. Hoy vamos a hablar sobre el diseño del núcleo y su importancia general no solo en los transformadores sino en cualquier inductor de bobina de choque.
Importancia del núcleo del transformador.
Para que la corriente eléctrica fluya a través de un circuito, necesitamos tener una batería o cualquier otra fuente EMF conectada a él. El circuito está formado por un material conductor que permite que la corriente fluya y le ofrece una cierta cantidad de resistencia. Esto es lo que llamamos un circuito eléctrico.

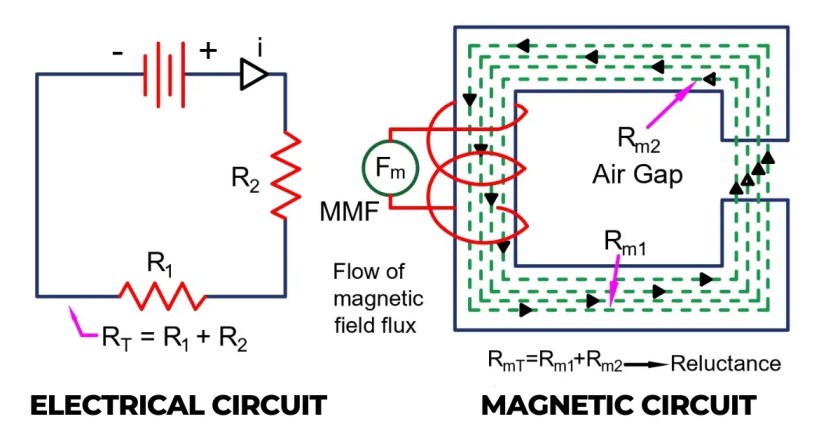

Análogo a eso, tenemos un circuito magnético. La fuerza magnetomotriz (MMF) es similar a la EMF o fuente de batería en un circuito eléctrico y permite que el flujo del campo magnético fluya a través del circuito magnético formado por el material del núcleo. Aquí, el flujo del campo magnético es análogo a la corriente eléctrica, mientras que el material del núcleo es similar al de un conductor en un circuito eléctrico. El material del núcleo ofrece una cantidad física llamada Reluctancia que es análoga a la resistencia o impedancia en un circuito eléctrico. La reluctancia restringe el flujo del flujo del campo magnético a través del núcleo.
>Diseño de un material central. de transformador
De la comparación análoga realizada anteriormente, está claro que el material del núcleo es uno de los componentes más importantes no solo en los transformadores sino también en cualquier circuito basado en inductores. Al igual que en el caso de un conductor eléctrico, queremos que el material tenga alta conductividad eléctrica y baja resistencia, en el caso del material de núcleo magnético queremos que tenga alta permeabilidad y baja reluctancia. Para eso, tenemos que centrarnos en sus aspectos de diseño.
El material del núcleo, por lo tanto, debe fabricarse con materiales que sean ferromagnéticos, es decir, que tengan grandes propiedades magnéticas para que puedan transportar el flujo del campo magnético de manera eficiente sin que se escape y se una a los materiales cercanos.
Hay varios aspectos clave para el diseño del núcleo de un transformador. Estos son:-
Material del núcleo
El material del núcleo debe tener una alta permeabilidad magnética para permitir que el flujo magnético fluya fácilmente a través de él, así como una baja coercitividad para evitar pérdidas por histéresis. Los materiales básicos comunes incluyen acero al silicio, aleación de níquel-hierro y ferrita.
Forma del núcleo

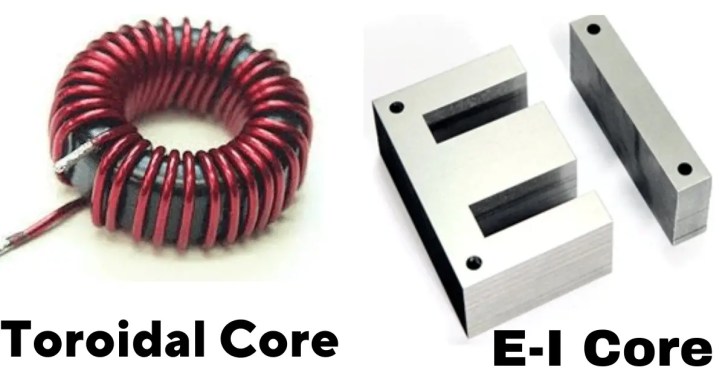

La forma del núcleo afecta la trayectoria magnética y la cantidad de fuga de flujo. Las formas básicas comunes incluyen rectangular, circular y toroidal.
Tamaño del núcleo
El tamaño del núcleo está determinado por el área de la sección transversal requerida para acomodar la densidad de flujo magnético y el número de vueltas de los devanados.
Configuración de bobinado
La configuración del devanado afecta la distribución del flujo magnético en el núcleo y la cantidad de interferencia electromagnética (EMI) generada por el transformador. Las configuraciones comunes de devanados incluyen devanados monofásicos y trifásicos.
Apilamiento de núcleos
El número de núcleos utilizados para construir el transformador afecta la cantidad de fuga de flujo magnético, el tamaño del transformador y la estabilidad mecánica del núcleo.
Laminaciones de núcleo
El núcleo generalmente se compone de laminaciones para reducir las pérdidas por corrientes de Foucault y mejorar la eficiencia. El espesor de las laminaciones y el aislamiento entre ellas afectan la permeabilidad magnética y las pérdidas por corrientes de Foucault.
Unión de núcleo
Las uniones entre las laminaciones del núcleo afectan la trayectoria magnética y la cantidad de fuga de flujo. Los métodos comunes de unión incluyen superposición, unión a tope y escalonamiento.
Revestimiento del núcleo
Recubrir el núcleo con un material aislante puede reducir las pérdidas por corrientes parásitas y mejorar la eficiencia.
Corriente de Foucault y pérdida por histéresis en el núcleo del transformador
Las pérdidas por corriente de Foucault y por histéresis se conocen como pérdidas en el núcleo, ya que son pérdidas por magnetización en una máquina de CA. El núcleo de un transformador debe diseñarse de manera que estas pérdidas puedan ser lo más pequeñas posible.
corrientes de Foucault se crean cuando un flujo de campo magnético se vincula con el material del núcleo y hace que se genere un EMF, lo que provoca que una corriente fluya a través del material del núcleo. El núcleo de un transformador es para transportar el flujo del campo magnético y no para transportar corriente. Esta es una pérdida, ya que una parte de la energía eléctrica de entrada se desperdicia en forma de corrientes de Foucault como parte de los útiles enlaces de flujo del campo magnético con el núcleo. Estas corrientes de Foucault provocan pérdidas de energía en forma de calor, lo que puede causar ineficiencias en el transformador.
>Para reducir la pérdida por corrientes de Foucault, el núcleo del transformador se puede construir con láminas delgadas o láminas de acero que están aisladas entre sí. Esto reduce la cantidad de metal en el núcleo y, por lo tanto, reduce las corrientes de Foucault.
Además de eso, el material del núcleo se puede elegir para que tenga una alta resistividad, lo que reduce la cantidad de corriente que puede fluir a través del núcleo y, por lo tanto, reduce las pérdidas por corrientes de Foucault. Algunos materiales de núcleo comunes utilizados para este propósito son el acero al silicio y el metal amorfo.

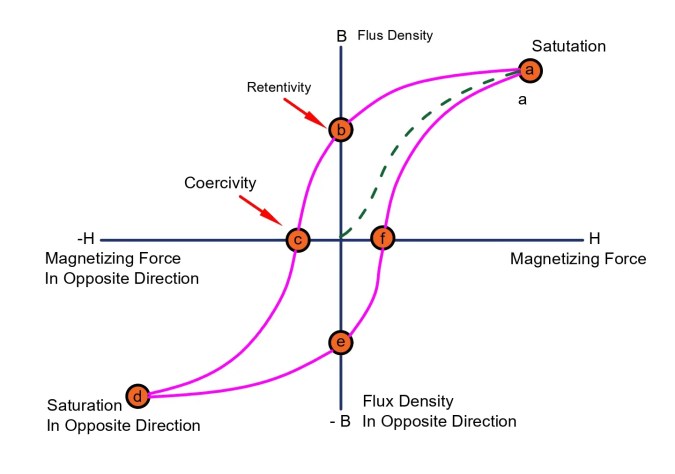

Pérdidas por histéresis son una forma de pérdida de energía en un transformador causada por la histéresis magnética del material del núcleo. Cuando el campo magnético en el núcleo se invierte repetidamente debido a la corriente alterna en los devanados, la energía se pierde en forma de calor debido al efecto de histéresis. Está representado por la siguiente curva BH.
>Elegir un material de núcleo con baja coercitividad y baja pérdida por histéresis puede reducir significativamente la pérdida de energía debido a la histéresis. Los materiales como el acero al silicio, que tienen una baja coercitividad y una baja pérdida por histéresis, se usan comúnmente para este propósito.
La forma y el tamaño del núcleo también pueden afectar la pérdida por histéresis. Un núcleo toroidal (en forma de rosquilla), por ejemplo, puede reducir las pérdidas por histéresis en comparación con un núcleo rectangular o en forma de EI debido a la ausencia de esquinas, lo que puede resultar en un flujo magnético concentrado. Sin embargo, la selección del núcleo también depende del tipo de aplicación. El núcleo toroidal generalmente se usa para aplicaciones electrónicas de baja potencia, mientras que el núcleo EI se requiere en aplicaciones de potencia media a alta.
>Tipos de diseño del núcleo. de transformador
Hay dos tipos de diseños de núcleo que se utilizan en un transformador: tipo de núcleo y tipo de carcasa.

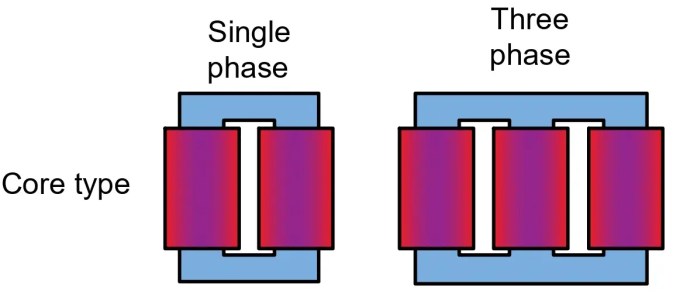

Tipo de núcleo

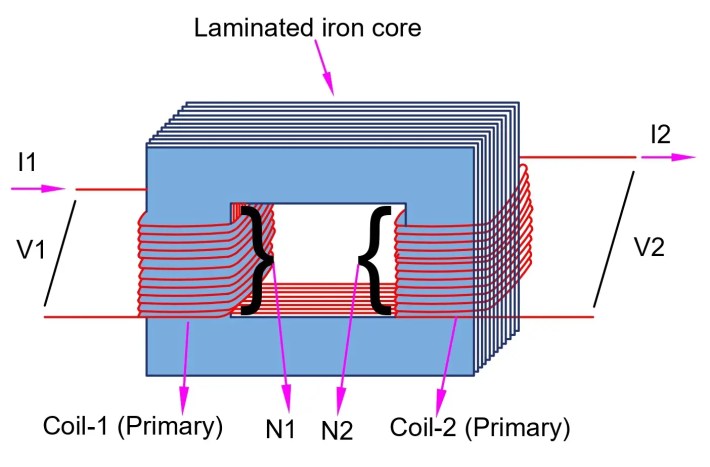

En un transformador tipo núcleo, los devanados se enrollan alrededor de una pata de un núcleo magnético laminado en forma de EI, y la otra pata completa el circuito magnético. La forma del núcleo se asemeja a la letra ‘I’ o ‘E’, de ahí el nombre.
>Esta configuración ofrece un buen acoplamiento magnético entre los devanados primario y secundario y se usa comúnmente en transformadores de potencia y de alto voltaje.

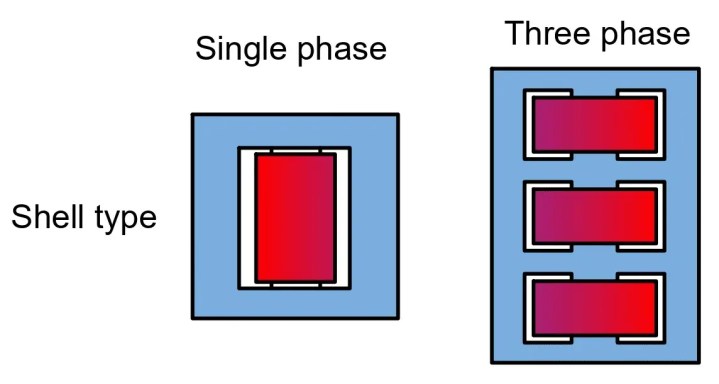

Tipo de concha
En un transformador tipo coraza, el núcleo rodea los devanados como una coraza cilíndrica y los devanados se enrollan en círculos concéntricos alrededor del núcleo. La forma del núcleo se asemeja a una capa cilíndrica, de ahí el nombre.
>Esta configuración se usa a menudo en transformadores de potencia pequeños y de bajo voltaje, donde la densidad de flujo es relativamente baja y las fugas magnéticas no son una preocupación importante.
Ventajas y desventajas de los núcleos de transformador tipo núcleo y carcasa
Tanto las configuraciones de tipo de núcleo como las de tipo de capa tienen sus propias ventajas y desventajas.
- Los transformadores tipo núcleo tienen un mejor acoplamiento magnético entre los devanados primario y secundario, lo que resulta en una mayor eficiencia y una mejor regulación.
- Sin embargo, pueden ser más costosos de fabricar y no son adecuados para aplicaciones que requieren una alta inductancia de fuga.
- Los transformadores tipo carcasa, por otro lado, son menos costosos de fabricar y se pueden usar en aplicaciones donde se desea una alta inductancia de fuga.
- Sin embargo, pueden tener una eficiencia más baja y una regulación más pobre que los transformadores tipo núcleo.
La elección entre el tipo de núcleo y la configuración del tipo de carcasa depende de los requisitos específicos de la aplicación del transformador, como el voltaje y la potencia nominal, la eficiencia y el costo.
Núcleo del Transformador: Todo lo que Necesitas Saber
En el corazón de cada transformador eléctrico se encuentra un componente esencial que, aunque invisible para el ojo inexperto, juega un papel crucial en la eficiencia y el funcionamiento del sistema eléctrico: el núcleo del transformador. Este elemento, formado por materiales magnéticos que guían las líneas de flujo, es el responsable de facilitar la transferencia de energía entre circuitos y de garantizar un rendimiento óptimo.
En este artículo, desglosaremos todo lo que necesitas saber sobre el núcleo del transformador, desde su diseño y materiales hasta su impacto en la sostenibilidad energética.
Importancia del Núcleo del Transformador
El núcleo del transformador es la parte principal que transporta el flujo magnético. Los transformadores eléctricos son fundamentales en muchas aplicaciones, ya que permiten la transferencia de energía eléctrica de corriente alterna (CA) manteniendo las potencias constantes entre la entrada y salida.
Las ventajas del transformador incluyen:
- Aumento de voltaje para permitir líneas de transmisión más delgadas.
- Reducción de pérdida de calor y caída de voltaje.
- Mejora en la medición de voltajes y corrientes.
Diseño del Núcleo del Transformador
El diseño del núcleo es un aspecto crítico para el rendimiento del transformador. Hay varios factores a considerar:
- Material del Núcleo: Debe tener alta permeabilidad magnética y baja coercitividad, con materiales comunes como acero al silicio y ferrita.
- Forma del Núcleo: Afecta la trayectoria magnética, y puede ser rectangular, circular o toroidal.
- Tamaño del Núcleo: Determinado por el área de la sección transversal y el número de vueltas de los devanados.
- Configuración de Bobinado: Impacta la distribución del flujo magnético.
- Laminaciones: Usadas para reducir las pérdidas por corrientes de Foucault.
Pérdidas en el Núcleo del Transformador
Las pérdidas en el núcleo son cruciales para entender la eficiencia del transformador. Estas incluyen:
- Pérdidas por Corrientes de Foucault: Se generan en el núcleo, provocando pérdidas de energía en forma de calor.
- Pérdidas por Histéresis: Ocurren cuando el campo magnético se invierte, generando pérdida de energía en forma de calor.
Para minimizar estas pérdidas, el núcleo debe ser diseñado con materiales de alta resistividad y laminado adecuadamente.
Tipos de Diseño del Núcleo
Existen dos principales configuraciones de diseño del núcleo:
- Tipo Núcleo: Los devanados se enrollan alrededor de una pata del núcleo en forma de ‘E’ o ‘I’.
- Tipo Carcasa: Ofrece diferentes características de rendimiento según la aplicación requerida.
Preguntas Frecuentes (FAQs)
¿Qué materiales se utilizan en el núcleo del transformador?
Los materiales más comunes son el acero al silicio y las aleaciones de níquel-hierro, debido a sus excelentes propiedades magnéticas.
¿Por qué es importante la eficiencia del núcleo del transformador?
La eficiencia del núcleo determina cuánta energía se desperdicia en forma de calor y afecta el rendimiento general del transformador en la transferencia de energía.
¿Cómo se reducen las pérdidas por corrientes de Foucault?
Se pueden reducir utilizando laminaciones delgadas de material magnético, que limitan el flujo de corriente no deseado dentro del núcleo.
