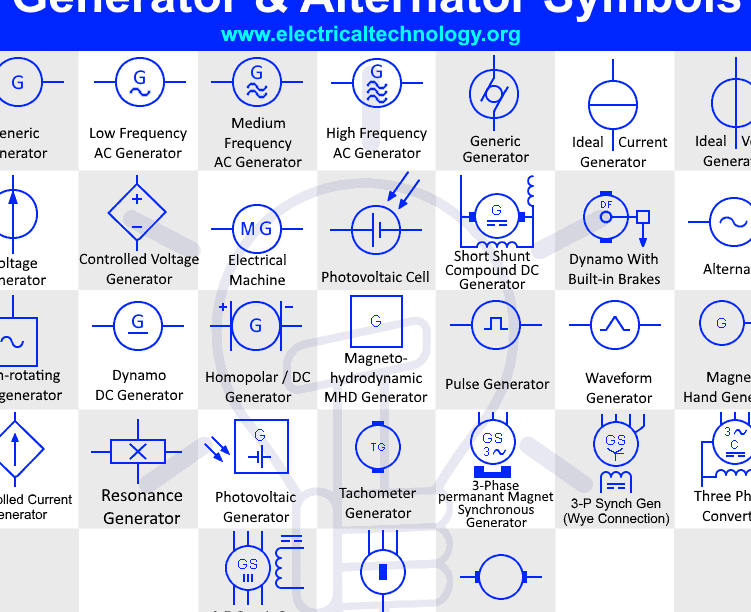

¿Te has preguntado alguna vez por qué la armadura del alternador está conectada en estrella y no en triángulo? A simple vista, puede parecer un enigma eléctrico, pero en realidad tiene una explicación lógica y fascinante. En este artículo, descubriremos los motivos detrás de esta elección y cómo afecta el funcionamiento del alternador. Prepárate para desentrañar los secretos de la conexión estrella en la armadura del alternador.
El devanado del inducido del alternador debe estar protegido contra fallas a tierra. El esquema de protección de falla a tierra para el alternador cuyo devanado del inducido está conectado en delta es más complicado ya que el neutro no está disponible en el caso del inducido conectado en delta. Se requiere instalar un transformador delta abierto para detectar la falla a tierra en el devanado del inducido conectado en delta.

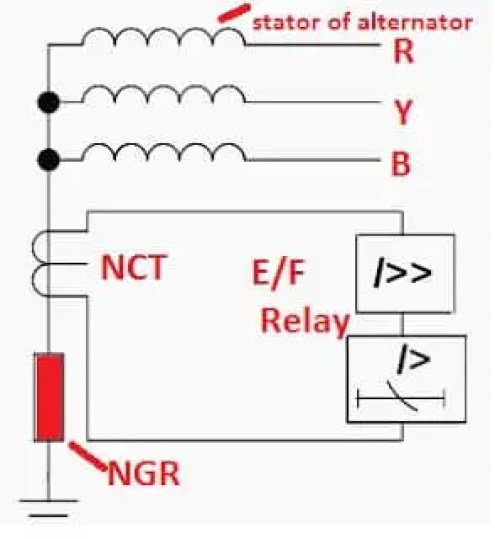

Para la armadura conectada en estrella, el neutro se forma donde se conecta un extremo de los tres devanados. El punto neutro está conectado a la resistencia de tierra neutra. En condiciones de carga equilibrada, cuando la corriente en todas las fases es igual, no fluye corriente a través del neutro.
En caso de desequilibrio en la corriente de las fases, la corriente de desequilibrio fluye de neutro a tierra a través de una resistencia de puesta a tierra de neutro.El TC montado para medir la corriente que fluye desde el punto neutro al punto de tierra detecta la corriente en condiciones de falla a tierra y el relé de falla a tierra se dispara con la falla a tierra. Además, la resistencia de puesta a tierra del neutro limita la corriente de falla a la corriente nominal del alternador.
Si la armadura del alternador está conectada en estrella, es fácil formar el neutro y se puede obtener fácilmente el suministro monofásico. En el caso de un inducido conectado en triángulo, para derivar el suministro monofásico es necesario instalar un transformador del grupo vectorial Dyn11 para el suministro monofásico.

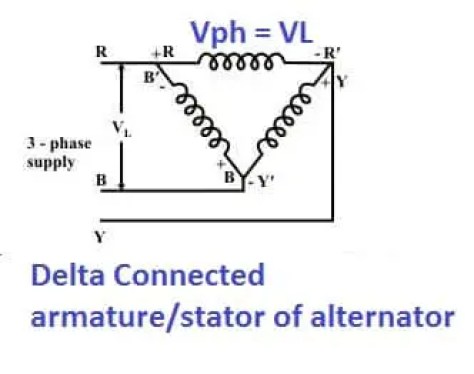

Si el inducido de un alternador está conectado en delta, el voltaje de línea aparece a través del devanado del inducido.

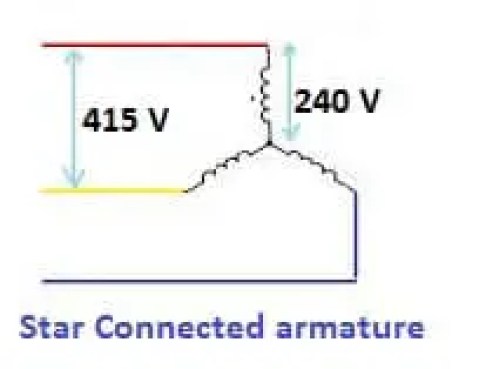

Por lo tanto, se requiere más aislamiento para el devanado del inducido. Si el inducido está conectado en estrella, el voltaje a través del devanado del inducido es el 58 % del voltaje de línea y, por lo tanto, requiere menos aislamiento del devanado.
El requisito de aislamiento con el inducido conectado en estrella se reduce en un 42 % en comparación con el devanado del inducido conectado en triángulo.
Para resumir, Las razones de la conexión del inducido del alternador en estrella son las siguientes.
1. En la conexión en estrella, se forma un neutro que se puede utilizar para derivar el suministro monofásico. Además, el neutro facilita la protección contra fallas a tierra del alternador.
2. En la conexión en estrella, la tensión de fase a neutro es de aproximadamente 58 % de la tensión fase a fase o línea. Así, la el requisito de aislamiento se reduce en un 42%. El número de
turnos también se reduce en un 42 % del número de turnos en conexión delta.
