¿Por qué los motores de inducción trifásicos no necesitan un neutro?
Cuando hablamos de motores eléctricos, los motores de inducción trifásicos son, sin duda, los reyes del rendimiento y la eficiencia en el mundo industrial. Su diseño ingenioso y su funcionamiento robusto los han convertido en la elección preferida para una amplia variedad de aplicaciones. Pero, ¿alguna vez te has preguntado por qué estos motores no requieren una conexión a neutro en su operación? En este artículo, exploraremos los principios eléctricos que sustentan esta característica fascinante, desmitificando conceptos y revelando los secretos de su funcionamiento. ¡Prepárate para descubrir el poder detrás de los motores de inducción trifásicos!
«Descubre el increíble mundo de los motores de inducción trifásicos y su fascinante funcionamiento. En este artículo te revelaremos por qué estos potentes motores no requieren un neutro para su correcto funcionamiento. Prepárate para sumergirte en el fascinante mundo de la electricidad y desentrañar uno de sus mayores misterios.»
El motor de inducción trifásico es una carga trifásica equilibrada. Por lo tanto, el motor de inducción consume una corriente equilibrada si la tensión de alimentación y la impedancia del motor están equilibradas. La corriente de equilibrio en las tres fases del motor conduce a que no haya corriente en el neutro. Por lo tanto, no hay necesidad de neutro en el motor de inducción trifásico. Y, el punto neutral del motor conectado en estrella no tiene conexión con el punto de tierra.
¿Los motores trifásicos requieren un neutro?

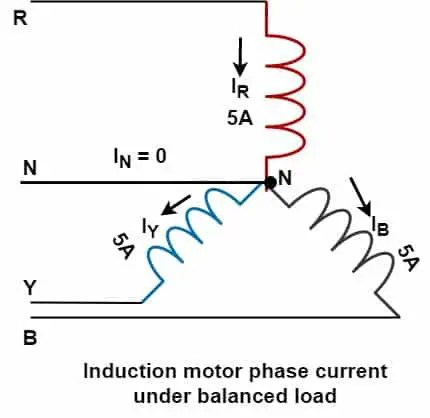

Un motor de inducción tiene la misma impedancia de los tres devanados del estator. La corriente de extracción del devanado es igual en magnitud y exactamente retrasada con sus respectivos voltajes de fase. y así la corriente en cada fase es de 120 grados eléctricos aparte.
Por lo tanto, el motor de inducción de 03 fases consume una corriente equilibrada y la suma vectorial de todas las corrientes trifásicas es cero.
>Cuando la corriente de fase de cada fase es igual en magnitud, y las corrientes de fase están separadas eléctricamente por 120 grados, la suma fasorial de todas las corrientes trifásicas es cero. Lo que sea, el flujo de corriente de fase de desequilibrio a través del neutro. En el caso de un motor de inducción trifásico, la corriente neutra es cero. Esta es la razón por qué el punto de estrella del motor de inducción no está conectado a tierra.

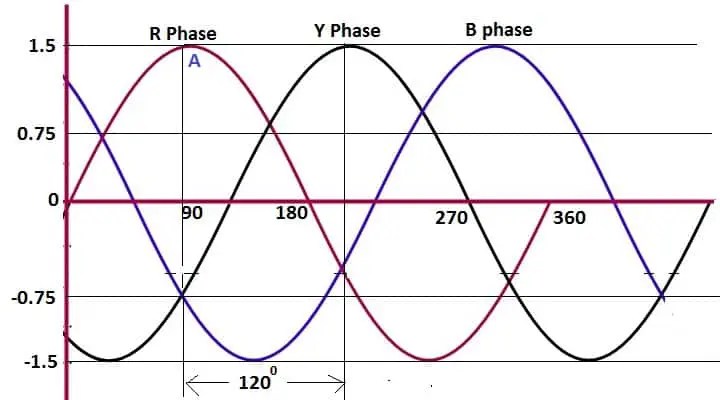

>Bajo la condición anterior, no fluirá corriente en ningún instante en un conductor neutro. Para entenderlo, tomemos la forma de onda trifásica y la corriente instantánea en cualquier instante.
>En el punto A cuando la fase R tiene un valor máximo de corriente positiva de 1,5 amperios. En el instante del punto A, la corriente en la fase Y y la fase B son ambas negativas pero iguales a 0,75 amperios, ecada fase da así un balance exacto de 1.5A hacia la carga y 1.5A de regreso al suministro. Si observamos la forma de onda y averiguamos el valor de la corriente de fase instantánea, encontraremos que todas las fases llevan la misma corriente.
Desde arriba, está claro que cuando la corriente fluye a través de una de las fases, las otras dos fases se comportan como un camino de retorno y no fluye corriente a través del neutro. Por lo tanto, no hay necesidad de neural. Además, la impedancia de cada devanado es la misma, por lo que no circula corriente por el neutro.
El motor consume corriente de equilibrio si;
¿Qué sucede si hay un desequilibrio en la tensión de alimentación o la impedancia del devanado del motor? En estas condiciones, la corriente de fase no se equilibra y la tensión se desarrolla en el punto neutro. Si conectamos el punto neutro al punto de tierra, la corriente comienza a fluir desde el punto neutro al punto de tierra. En esta condición, ¿ponemos a tierra el punto neutro del estator? No, no se recomienda conectar a tierra el punto neutro del motor. Si implementamos este esquema en industrias para todos los motores instalados en una red eléctrica en particular, entonces la corriente de desequilibrio también puede encontrar caminos a través de otros motores. En este caso, el motor sano puede dispararse y se vuelve muy difícil encontrar la ubicación real de la falla.
Para eliminar este problema, se instala un relé de protección del motor para la protección del motor. El relé dispara el motor indicando falla de corriente de secuencia de fase negativa (I2).
Artículos Relacionados
¿Por qué los motores de inducción trifásicos no necesitan un neutro?
Cuando hablamos de motores eléctricos en el ámbito industrial, los motores de inducción trifásicos destacan por su rendimiento y eficiencia. Su diseño robusto y versátil los ha convertido en una elección popular para diversas aplicaciones. Pero, ¿alguna vez te has preguntado por qué estos motores no requieren una conexión a neutro en su operación? En este artículo, exploraremos los principios eléctricos que sustentan esta característica única.
Principio de Funcionamiento de los Motores Trifásicos
El motor de inducción trifásico funciona a través de tres fuentes de corriente alterna, que están desfasadas 120 grados entre sí. Este desbalance permite que el motor funcione de manera eficiente y equilibrada, siempre que la tensión de alimentación y la impedancia del motor estén también equilibradas.
Carga Trifásica Equilibrada
Los motores de inducción trifásicos son considerados cargas trifásicas equilibradas. Esto significa que, bajo condiciones normales de operación, la corriente consumida por cada fase del motor es la misma. Como resultado, la corriente no fluye a través del neutro:
- La suma vectorial de las corrientes de las tres fases es cero.
- Esto implica que en condiciones de equilibrio, no hay corriente para regresar a través del neutro.
¿Por qué no se requiere neutro?
La configuración del motor de inducción trifásico permite que, bajo condiciones de operación equilibradas, no haya necesidad de un neutro. Aquí están las claves:
- Impedancia Equilibrada: La impedancia de los tres devanados del estator es la misma.
- Suma de Corrientes: La corriente en cada fase está desfasada y, por lo tanto, la suma fasorial es cero.
- Punto de Estrella: El punto neutro, que podría estar presente en una configuración en estrella, no tiene conexión a tierra en un motor convencional.
Ejemplo Gráfico
Imagina un momento en el que:
- La fase R tiene un máximo de corriente de +1.5 amperios.
- Las fases Y y B están a -0.75 amperios cada una.
En este instante, la suma es:
(+1.5) + (-0.75) + (-0.75) = 0
Esto ilustra cómo, en todo momento, la corriente neutra es cero debido al equilibrio de las corrientes en fases.
Conclusiones
la razón por la que los motores de inducción trifásicos no necesitan un neutro es su capacidad para operar de manera equilibrada. Esto optimiza la eficiencia energética y elimina la necesidad de conexiones adicionales que podrían complicar su instalación y operación.
Preguntas Frecuentes (FAQs)
¿Es posible que un motor trifásico tenga un neutro en caso de desbalance?
Sí, en situaciones de desbalance, se pueden requerir conexiones de neutro, pero este no es el caso habitual para la operación estándar de un motor de inducción trifásico.
¿Qué tipo de aplicaciones utilizan motores de inducción trifásicos?
Se utilizan en diversas aplicaciones industriales, tales como bombas, ventiladores, compresores y trituradoras, donde se requieren potencias elevadas y un rendimiento constante.
¿Los motores trifásicos son más eficientes que los monofásicos?
En general, los motores trifásicos son más eficientes que los monofásicos debido a su diseño que permite un uso más efectivo de la energía, especialmente en aplicaciones de alta potencia.
