En el mundo de la electricidad y la seguridad, hay un elemento crucial que a menudo se pasa por alto: el Earthing Pit, conocido también como pozo de puesta a tierra. Si alguna vez te has preguntado por qué se agregan sal y carbón a este sistema, estás en el lugar indicado. En este artículo, descubriremos la importancia de estos componentes y cómo contribuyen a garantizar nuestra seguridad eléctrica. ¡Prepárate para adentrarte en el fascinante mundo del Earthing Pit!

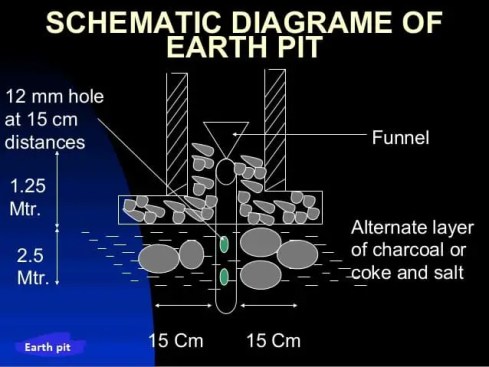

La sal y el carbón aumentan la conductividad del suelo en el pozo de tierra. Como resultado, la corriente de falla encuentra un camino fácil a través del equipo hacia la tierra. Las capas alternas de carbón y sal mantienen una baja resistencia para las corrientes de falla a tierra.
Adición de carbón, sal y riego en pozo de puesta a tierra disminuye la resistividad del suelo.
Utilizamos puesta a tierra convencional de tubería y placa para propósitos de puesta a tierra. Se utilizan dos tipos de material en el pozo de tierra para llenar el pozo de tierra.
- Sal
- Carbón
Antes de entender el concepto detrás del uso de la sal y el carbón para pozos de tierra, primero comprendamos las propiedades de estos materiales.
Materiales del pozo de puesta a tierra
Carbón
La madera, otras plantas y materiales animales son materiales volátiles y estos se pueden quemar. Al calentar fuertemente estos materiales, podemos eliminar fácilmente todo el agua y los componentes volátiles. Después de eliminar el agua y los contenidos volátiles, los residuos de carbón negro que quedan se conocen como carbón vegetal.
Las propiedades del carbón son,
- es material poroso
- Absorbe la humedad del aire- Hygroscpic
- El carbón vegetal es un alótropo del carbono y actúa como un conductor de electricidad
Sal
Es un compuesto iónico. Tiene una fuerte atracción por las moléculas de agua polares. Así, la sal absorbe la humedad del suelo y mantiene húmedo el pozo de tierra.
El carbón vegetal y la sal hacen perfectamente el enlace iónico con la humedad del suelo. Por lo tanto, aumenta el contenido de agua en el pozo de tierra. La humedad aumenta la conductividad del pozo de tierra.
La resistencia de tierra del pozo de puesta a tierra es la resistencia combinada del pozo de tierra y el suelo circundante. La conductividad del suelo difiere con los tipos de suelo. Por lo tanto, es obligatorio verificar la conductividad del suelo antes de hacer un pozo de tierra.
¿Por qué se usa sal y carbón en la fosa de tierra?
- Tanto el carbón como el suelo absorben la humedad del suelo. La sal puede formar una buena unión con el carbón, la tierra y el agua. Por lo tanto, los dos materiales utilizados en el pozo de tierra aumentan la conductividad del pozo de tierra.
- El carbón vegetal y el carbón pueden retener la humedad absorbida durante un período de tiempo más prolongado.
- La sal y el carbón minimizan la resistencia al pozo de tierra. Por lo tanto, proporciona la ruta de menor resistencia a la corriente de falla.
- El bajo valor de la resistencia de tierra facilita el paso de la corriente de falla a tierra. Por lo tanto, brinda protección a máquinas y humanos.
Mantenimiento de Pozo de Puesta a Tierra
Debemos tomar los siguientes pasos para asegurar la salubridad del pozo de tierra.
- Mida la resistencia del pozo de tierra en el día más seco una vez al año.
- Registrar la resistencia
- Si la resistencia es alta, tome las medidas necesarias para reducir la resistencia regando el hoyo.
- Nuevamente mida la resistencia.
- Si la resistencia es correcta, no se requiere ninguna acción
- Si la resistencia no está bien, deseche el pozo de tierra.
- La sal y el carbón tienen propiedades de lixiviación. Significa que estos materiales se lavaron después de un tiempo. Por lo tanto, la revisión y el mantenimiento periódicos son imprescindibles para su salubridad.
La alta resistencia del pozo de tierra puede causar accidentes graves porque la tensión de paso y el potencial de contacto aumentan con el aumento de la resistencia de tierra. Por lo tanto, es de suma importancia mantener la resistencia del pozo de tierra lo más baja posible.
Podemos realizar el tratamiento del suelo para reducir la resistencia según el estándar IEEE80-2013.
¿Cuál es la proporción de sal y carbón en Earthing??
Una proporción de 3:1 de carbón y sal. es bueno para pozo de puesta a tierra.
