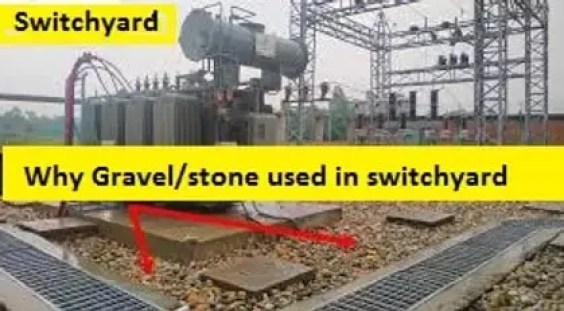

Se coloca arena en el patio de distribución eléctrica para hacer que la superficie superior del suelo sea más resistente. A mayor resistividad del suelo disminuye el potencial de paso y contacto. El potencial reducido de paso y contacto reduce la posibilidad de una descarga eléctrica.
En esta publicación, discutiremos en detalle cómo la arena aumenta la resistividad de la parte superior del suelo.
La grava tiene mayor resistividad en el orden de 59000-96000 Ohm-cm. El tamaño de grava de 25-30 mm se utiliza en el patio de maniobras. ¿Por qué requerimos que la superficie superior sea más resistiva?
Razones para colocar arena en el patio de distribución eléctrica
Discutiremos las razones de la colocación de arena en detalle en las secciones posteriores de la publicación.
La grava disminuye el potencial de paso, ¿cómo?
El corriente de falla fluye a través de la tierra y el voltaje se desarrolla entre dos puntos a lo largo del patio de maniobras. El término técnico de voltaje desarrollado entre los dos puntos se llama potencial de paso.
El potencial de paso es el voltaje desarrollado entre los dos pies en el suelo o el animal durante los flujos de corriente de cortocircuito en el suelo. Se desea que la tensión de paso sea la mínima posible.
La corriente que fluye en la superficie superior del suelo está limitada por la grava y, por lo tanto, la diferencia de potencial entre los dos puntos disminuye con el aumento de la resistividad de la grava. Así es como se reduce el potencial de paso.
Corriente a través del cuerpo humano = potencial de paso/ resistencia del cuerpo
Cuanto menor sea el potencial de paso, más seguro será trabajar en el patio de maniobras. Por lo tanto, la arena en el patio de interruptores eléctricos reduce el potencial de paso.
La grava disminuye el potencial táctil, ¿cómo?
El potencial de contacto es el voltaje desarrollado entre el cuerpo del equipo y la tierra. La grava proporciona una resistencia muy alta y provoca muy poca corriente a través de la superficie superior que tiene grava.
La disminución del potencial de contacto hace que pase menos corriente por el cuerpo humano cuando alguien toca la estructura del equipo. Por lo tanto, la arena en el patio de interruptores eléctricos reduce el potencial de contacto.
La grava previene el crecimiento de malas hierbas.
La piedra/grava evita el crecimiento de pequeñas malezas, trepadoras y otras plantas dentro del patio de maniobras. Las malas hierbas y el césped pequeños pueden aumentar el potencial para pisar y tocar porque la resistencia de la superficie superior disminuye con las malas hierbas y el césped. Cuando se obstaculiza el crecimiento de la maleza, se puede prevenir la posibilidad de que haya reptiles en el área.
La grava reduce la posibilidad de incendio en el Switchyard
El patio de maniobras tiene transformadores llenos de aceite en su interior. El aceite derramado se filtra a través de la arena/piedra y no permanece en la superficie superior. Así, en caso de incendio, la zona superior no se incendia y evita así la propagación del fuego en el patio de maniobras.
La grava aumenta la conductividad de la capa inferior debajo de la grava/gravilla/piedra
El agua de lluvia pasa a través de la grava y se filtra en el suelo, por lo que la resistividad de la capa inferior disminuye, lo que se desea para la protección del sistema de energía. Además, después de la lluvia, la piedra/grava se seca rápidamente y nuevamente aumenta la resistividad de la superficie superior.
PRECAUCIÓN:
NUNCA ENTRE EN LA PÁGINA DE INTERRUPTOR CUANDO LLUVIA A TORMENTA PORQUE EL POTENCIAL DE PASO Y TOQUE ES ALTO DEBIDO AL AUMENTO DE LA CONDUCTIVIDAD DE LA SUPERFICIE SUPERIOR.
LA POSIBILIDAD DE VOLTAJE INCIDENTE DE RAYO ES MUCHO MAYOR DURANTE LA LLUVIA.
