PRD de Transformador: Dispositivo de Alivio de Presión para Transformador
En un mundo donde la energía eléctrica impulsa nuestra vida cotidiana, el buen funcionamiento de los transformadores es crucial para garantizar un suministro fiable y seguro. Sin embargo, la presión interna que generan estos dispositivos puede convertirse en un desafío. Aquí es donde entra en juego el Dispositivo de Alivio de Presión (PRD). Este ingenioso mecanismo no solo protege a los transformadores de posibles fallos catastróficos, sino que también asegura su eficiencia y durabilidad. En este artículo, exploraremos la importancia del PRD en el contexto de los transformadores, cómo funciona, y su papel vital en la prevención de incidentes en la red eléctrica. Te invitamos a descubrir cómo un pequeño dispositivo puede tener un gran impacto en el futuro de la energía.
«¿Conoces la importancia de contar con un dispositivo de alivio de presión para transformadores? En este artículo te contaremos todo lo que necesitas saber sobre el PRD de transformador y cómo su implementación puede ser crucial para garantizar la seguridad y el buen funcionamiento de tu equipo. Descubre cómo este dispositivo puede proteger tu inversión y prevenir posibles fallas y accidentes. ¡No te lo pierdas!»
¿Por qué un dispositivo de alivio de presión (PRD) para transformadores llenos de aceite?
El devanado del transformador está alojado en el tanque de aceite del transformador. El aceite se utiliza en el transformador lleno de aceite para aislamiento y refrigeración. En caso de falla dentro del transformador causada por un cortocircuito repentino y severo, el aceite del transformador se calienta y se generan enormes gases en el tanque del transformador que causan un aumento sustancial en la presión interna que se desarrolla en el tanque del transformador. Si el aumento de presión no se ventila fuera del tanque del transformador, puede existir un peligro potencial de explosión del tanque del transformador. en este caso, el PRD del transformador se usa para proteger el transformador.
El tanque del transformador no está diseñado para soportar la presión, ya que no se considera un recipiente a presión, y si la presión del gas no se ventila fuera del tanque del transformador, el tanque puede explotar. Por lo tanto, para liberar el exceso presión del dispositivo de alivio de presión del tanque del transformador o PRD del transformador se instala para transformador lleno de aceite para proteger el transformador en condiciones de falla severa.
>
Un dispositivo de alivio de presión (PRD de transformador) es tambien llamado Válvula de alivio de presión (PRV). Una (PRV) es un tipo de válvula que se utiliza para liberar el gas almacenado en varios equipos con el fin de mantener un nivel de presión óptimo. PRV se abre gradualmente a medida que aumenta la presión para liberar la cantidad necesaria de presión.
Construcción del PRD

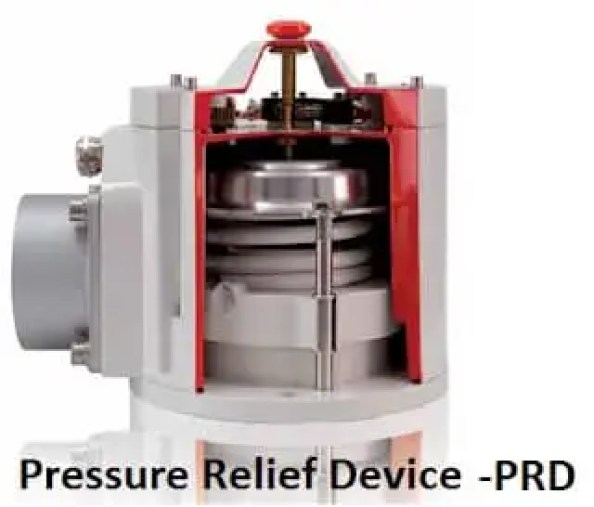

Las partes principales del dispositivo de alivio de presión (PRD del transformador) son el resorte, el disco, el labio, el indicador, etc. La descripción general del PRD se muestra a continuación.
>Principio de funcionamiento del PRD
El dispositivo de alivio de presión tiene un mecanismo de resorte que ventila la presión excesiva acumulada dentro del transformador. El PRD del transformador se restablece automáticamente cuando la presión dentro del tanque cae a la presión preestablecida. El PRD permite una liberación rápida de la presión excesiva que se acumula durante las fallas internas severas. El dispositivo de alivio de presión está instalado en la parte superior del tanque principal. El PRD del transformador tiene características de tiempo inverso. Opera más rápido en caso de fallas severas.

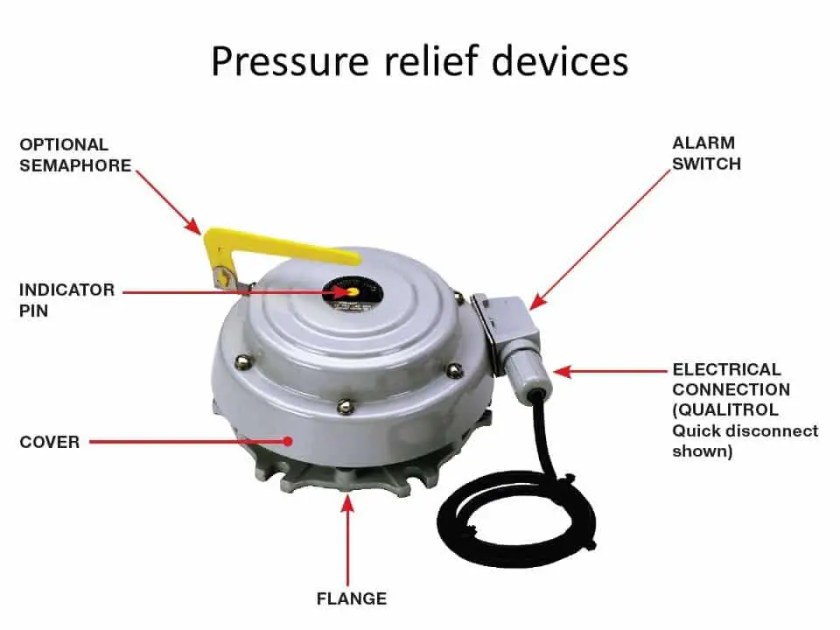

Un indicador mecánico codificado por colores brillantes se mueve con el disco de la válvula durante la operación del dispositivo de alivio de presión. El pasador se mantiene en posición mediante una junta tórica en el buje del pasador. Este pin es claramente visible desde el nivel del suelo, lo que indica que el dispositivo ha funcionado.
El pin indicador se puede restablecer manualmente empujándolo hacia abajo. El dispositivo de alivio de presión está provisto de una alarma/disparo protegido contra la intemperie y es operado por el movimiento del disco de la válvula.
La presión de trabajo nominal del PRD es de 20 kPa a 175 KPa y se puede configurar en pasos de 10 kPa. Las tolerancias son de -5 a +7 kPa para 20-90 kPa y +/- 10 kPa para 100-175 kPa.
Montaje de PRD de Transformador

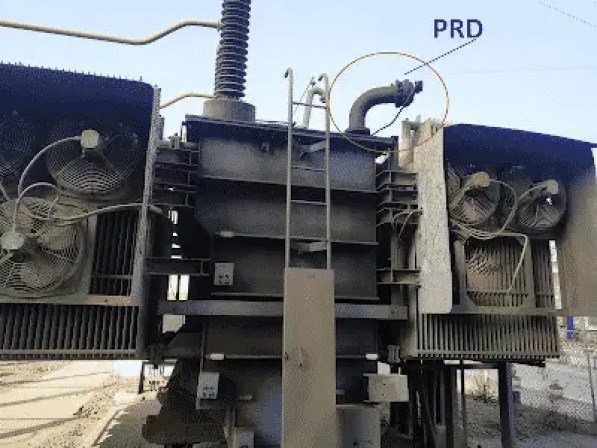

El dispositivo de alivio de presión (PRD) del transformador está montado en la parte superior del tanque como se muestra a continuación.
>
- Diferencia entre transformadores de alta, media y baja tensión
- ¿Por qué el núcleo de un transformador de potencia está conectado a tierra?
- Diferencia entre corriente sin carga, excitante y de fuga en el transformador
- ¿Cuál es la desventaja de una gran corriente de excitación en un transformador?
- ¿Cuál es la clase de aislamiento del aceite de transformador?
- ¿Por qué el transformador no funciona con suministro de CC?
- ¿Por qué el devanado de BT se coloca al lado del núcleo?
- Clasificación del transformador
- Conexión delta abierta del transformador
- Sobre fundente en transformador
PRD de Transformador: Dispositivo de Alivio de Presión para Transformador
En un mundo donde la energía eléctrica impulsa nuestra vida cotidiana, el buen funcionamiento de los transformadores es crucial para garantizar un suministro fiable y seguro. Sin embargo, la presión interna que generan estos dispositivos puede convertirse en un desafío. Aquí es donde entra en juego el Dispositivo de Alivio de Presión (PRD).
¿Qué es un PRD?
Un dispositivo de alivio de presión (PRD) también conocido como válvula de alivio de presión (PRV), es una válvula diseñada para liberar gas o líquido de un sistema cuando la presión interna excede un límite seguro. Esto es esencial para evitar explosiones y prolongar la vida útil del transformador.
¿Por qué es crucial tener un PRD en transformadores?
Los transformadores llenos de aceite utilizan este fluido tanto para aislamiento como para refrigeración. En caso de un cortocircuito severo, el aceite puede calentarse rápidamente, generando gases y aumentando la presión interna del tanque. Si esta presión no se libera, podría resultar en la explosión del transformador.
Por lo tanto, el PRD se instala para manejar situaciones de alta presión y proteger la integridad del transformador. Este dispositivo permite que el exceso de presión se ventile, previniendo daños catastróficos.
Construcción del PRD
Las principales partes del PRD incluyen:
- Resorte
- Disco
- Labio
- Indicador
Estos componentes trabajan juntos para garantizar que la válvula se abra y cierre de manera óptima en respuesta a los cambios de presión.
Principio de funcionamiento del PRD
El PRD opera mediante un mecanismo de resorte que se activa cuando la presión interna supera el nivel preestablecido. En ese momento, la válvula se abre, permitiendo la salida de gases y la disminución rápida de presión. Este proceso no solo protege al transformador, sino que también evita riesgos de explosiones en instalaciones eléctricas.
Importancia del PRD en la prevención de incidentes
El PRD desempeña un papel vital en la prevención de incidentes en la red eléctrica, asegurando que los transformadores funcionen dentro de límites seguros. La implementación de dispositivos de alivio de presión no solo es una medida de seguridad, sino un componente esencial en la gestión de riesgos en instalaciones eléctricas.
FAQs sobre Dispositivos de Alivio de Presión para Transformadores
¿Cuándo se debe revisar el PRD de un transformador?
Se recomienda revisar el PRD de un transformador de manera regular, especialmente después de cualquier incidente que pueda causar fluctuaciones en la presión del sistema. Adicionalmente, una inspección anual o según las pautas del fabricante es esencial para garantizar su correcto funcionamiento.
¿Qué sucede si el PRD falla?
Si el PRD falla, puede resultar en una acumulación peligrosa de presión, poniendo en riesgo la integridad del transformador y aumentando el riesgo de explosión. Es crucial realizar mantenimiento regular y reemplazar componentes defectuosos para evitar fallas catastróficas.
¿Se puede modificar un PRD existente?
Modificar un PRD existente no es recomendable, ya que estas válvulas están diseñadas con especificaciones precisas para funcionar a una presión determinada. Cualquier modificación podría comprometer su eficacia y la seguridad de la instalación.
