Principio de funcionamiento del filtro armónico activo
En un mundo cada vez más interconectado y dependiente de la tecnología, la calidad de la energía eléctrica se ha convertido en un tema crucial para empresas y usuarios por igual. Con la proliferación de dispositivos electrónicos y sistemas de energía renovable, los armónicos se han convertido en un desafío que puede afectar la eficiencia y la vida útil de los equipos eléctricos. Aquí es donde entra en juego el filtro armónico activo, una solución innovadora que promete mejorar la calidad de la energía y optimizar el funcionamiento de las instalaciones eléctricas. En este artículo, exploraremos cómo funciona esta avanzada tecnología, sus aplicaciones y los beneficios que ofrece, desglosando su funcionamiento de manera sencilla y accesible. ¡Acompáñanos en este viaje hacia una energía más limpia y eficiente!
El filtro armónico activo es un dispositivo innovador que se ha convertido en una herramienta indispensable para corregir y eliminar los problemas causados por los armónicos en los sistemas eléctricos. En este artículo, te explicaremos detalladamente cómo funciona este dispositivo y cómo puede ayudar a optimizar el rendimiento de tus instalaciones eléctricas. Si estás interesado en conocer cómo solucionar los problemas ocasionados por los armónicos, ¡no puedes perderte este artículo!
La tecnología PWM INVERTER es el componente básico de un filtro armónico activo. Los filtros activos son filtros armónicos de nueva generación que utilizan tecnologías y dispositivos modernos para proporcionar una solución de filtrado revolucionaria.
Esencialmente, son fuentes de corriente armónica de amplio espectro capaces de generar una amplia gama de corrientes armónicas y utilizan dispositivos de conmutación de muy alta velocidad como IGBT que garantizan un tiempo de respuesta de unos pocos milisegundos. Producen corrientes contraarmónicas en oposición de fase a las producidas por cargas no lineales, y estas corrientes generadas se inyectan en el sistema en tiempo real asegurando la cancelación efectiva de todos los armónicos presentes en la red.
Además de cancelar la corriente armónica, los filtros activos son capaces de mejorar el factor de potencia al proporcionar potencia reactiva tanto capacitiva como inductiva de manera gradual. Actualmente, los filtros activos son las soluciones tecnológicamente más avanzadas disponibles para el filtrado de armónicos.
El filtro activo utiliza una CPU para detectar el orden y la magnitud de los armónicos presentes en la red y genera un espectro de corriente armónica en oposición de fase al espectro medido. El sistema de control del Filtro Activo de Armónicos está diseñado para operar en tiempo real.

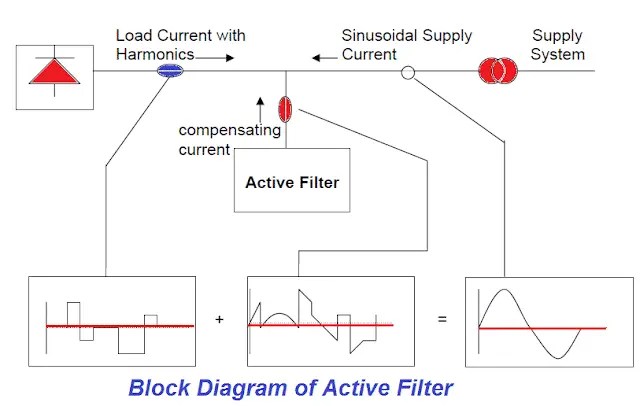

El diagrama de bloques del filtro activo es el siguiente.
>El filtro activo es un generador de armónicos basado en IGBT. El filtro de armónicos activo se conecta en paralelo a la carga a compensar. Los armónicos presentes en el sistema son medidos por la CPU de la unidad de filtro activo. La CPU controla la unidad IGBT del filtro activo. La CPU ordena a la unidad de control IGBT que genere el espectro de armónicos en oposición de fase justa al espectro de armónicos medido en tiempo real para anular los armónicos de carga. El filtro activo proporciona una respuesta muy rápida para compensar la corriente armónica.
El filtro activo puede generar armónicos de orden 2 a 50. El costo del filtro activo es mucho mayor que el del filtro pasivo, pero la erradicación completa de los armónicos es posible utilizando el filtro activo. El filtro de armónicos activo también se conoce como acondicionador de armónicos activo.
Artículos Relacionados
- Selección de filtro armónico
- Filtros de armónicos: costo y efectividad
- Problemas de armónicos y solución de UPS para la instalación de computadoras
- Papel de las pruebas y medidas en los estudios de armónicos
- Diferencia entre armónicos y subarmónicos
- Interarmónicos en el sistema de potencia
- Efectos de los armónicos en los transformadores
- efectos de los armónicos en los condensadores | Interacción de Armónicos con Capacitores
- Armónicos y frecuencia armónica en circuitos de CA
- Efectos de los armónicos en los cables de alimentación
- ¿Qué son los armónicos triples y dónde ocurren?
- Impacto de los armónicos en el motor de inducción
- Técnicas de mitigación de armónicos
- Impacto de los armónicos en la calidad de la energía
- Efectos adversos de los armónicos en equipos eléctricos
Principio de funcionamiento del filtro armónico activo
En un mundo cada vez más interconectado y dependiente de la tecnología, la calidad de la energía eléctrica se ha convertido en un tema crucial para empresas y usuarios por igual. Con la proliferación de dispositivos electrónicos y sistemas de energía renovable, los armónicos se han convertido en un desafío que puede afectar la eficiencia y la vida útil de los equipos eléctricos.
¿Qué es un filtro armónico activo?
El filtro armónico activo es un dispositivo innovador que se ha convertido en una herramienta indispensable para corregir y eliminar los problemas causados por los armónicos en los sistemas eléctricos. Estos filtros son esenciales para mejorar la calidad de la energía y optimizar el funcionamiento de las instalaciones eléctricas.
Principio de funcionamiento
La tecnología que impulsa un filtro armónico activo se basa principalmente en el uso de un inversor PWM (Modulación por Ancho de Pulsos). Estos filtros son capaces de generar corrientes contraarmónicas en oposición a las producidas por cargas no lineales, lo que les permite cancelar los armónicos de manera efectiva.
Componentes clave
- Dispositivos de conmutación de alta velocidad: Utilizan IGBT (transistores bipolares de puerta aislada) que garantizan un tiempo de respuesta de unos pocos milisegundos.
- CPU: Un microprocesador que detecta el orden y la magnitud de los armónicos presentes en la red eléctrica, generando un espectro de corriente adecuado para su cancelación.
Proceso de cancelación
El filtro genera corriente en tiempo real que se inyecta en el sistema eléctrico. Esta corriente está en oposición de fase con la corriente armónica existente, permitiendo una cancelación efectiva de los armónicos. Este proceso no solo elimina las distorsiones, sino que también puede mejorar el factor de potencia al proporcionar potencia reactiva tanto capacitiva como inductiva de manera gradual.
Beneficios del filtro armónico activo
- Mejora la calidad de la energía: Reduce la distorsión armónica y mejora la eficiencia de los equipos.
- Aumenta la vida útil: Al eliminar armónicos, se protegen los equipos eléctricos, prolongando su vida útil.
- Flexibilidad: Se adaptan a diferentes condiciones de operación y cargas variables.
FAQs
¿Qué problemas causan los armónicos en un sistema eléctrico?
Los armónicos pueden causar sobrecalentamiento en los equipos, un aumento en las pérdidas de energía, y la reducción de la capacidad de los transformadores y generadores. Además, pueden generar interferencias electromagnéticas que afectan a otros dispositivos electrónicos.
¿Cómo se determina la necesidad de un filtro armónico activo?
La necesidad se evalúa típicamente mediante un análisis de calidad de la energía, donde se miden los niveles de distorsión armónica y se comparan con las estándares establecidos, como IEEE 519.
¿Son los filtros armónicos activos adecuados para todas las aplicaciones?
Si bien son altamente eficientes, su uso es más crítico en entornos industriales y comerciales con cargas no lineales significativas, como motores y convertidores de frecuencia. En sistemas más simples, otros métodos, como los filtros pasivos, pueden ser suficientes.
Conclusión
Los filtros armónicos activos representan una solución avanzada y efectiva para lidiar con la problemática de los armónicos en los sistemas eléctricos. A través de su capacidad de inyectar corrientes contrarias en tiempo real, aseguran un funcionamiento óptimo y eficiente de las instalaciones eléctricas, contribuyendo a un futuro más limpio y eficiente en el uso de la energía.
