En el vasto universo de la ciencia y la tecnología, hay conceptos que a menudo parecen complejos, pero que en realidad son fundamentales para comprender el mundo que nos rodea. Uno de estos conceptos es la "secuencia de fase". Si alguna vez te has preguntado cómo las diferentes etapas de un proceso se entrelazan para formar un todo cohesivo, o cómo interactúan distintos elementos en un sistema, estás en el lugar correcto. En este artículo, desentrañaremos el misterio detrás de las secuencias de fase, exploraremos su significado y descubriremos su aplicación en diversas disciplinas, desde la ingeniería hasta las artes. ¡Acompáñanos en este fascinante viaje por las fases que dan vida a nuestros procesos cotidianos!

¿Te has preguntado alguna vez qué es una secuencia de fase y por qué es tan importante en algunos ámbitos? En este artículo te explicaremos detalladamente qué es una secuencia de fase y cuál es su significado en distintos contextos. Descubre cómo esta secuencia puede tener un gran impacto en la transmisión de energía eléctrica y en la identificación de componentes en señales de audio y video. Si quieres comprender mejor el funcionamiento detrás de estos procesos, ¡no te pierdas esta interesante lectura!

En un sistema de potencia trifásico, el orden en que los voltajes de cada fase alcanzan un valor pico positivo se llama secuencia de fase. La secuencia de fases también se conoce como rotación de fase. si el orden de la secuencia de fases en un sistema trifásico se denota como RYB, entonces el La fase R alcanza primero su valor máximo positivo, después de 120 grados la fase Y alcanza su valor máximo positivo y después de 120 grados la fase B alcanza su valor máximo positivo.

¿Qué es una secuencia de fase y su significado?

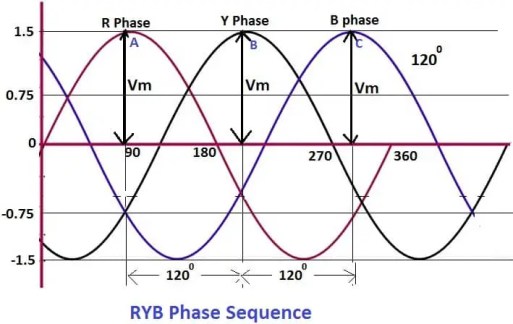

>En la forma de onda anterior, la secuencia de fase o la rotación de fase es RYB. Las fases R, Y y B alcanzan un valor máximo positivo después de 90, 210 y 310 grados, respectivamente.

Secuencia Positiva

¿Qué es una secuencia de fase y su significado?

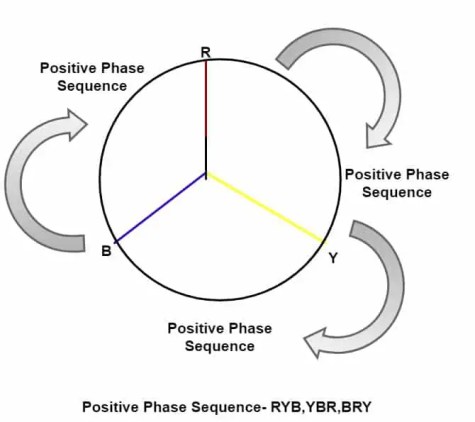

>La otra secuencia de órdenes es YBR y BRY. En la forma de onda que se muestra arriba, el orden de alcanzar el voltaje máximo es RYB, YBR y BRY. Este orden de alcanzar el voltaje máximo muestra una secuencia de fase positiva que gira en una dirección en el sentido de las agujas del reloj.

¿Qué es una secuencia de fase y su significado?

>Secuencia negativa

¿Qué es una secuencia de fase y su significado?

>

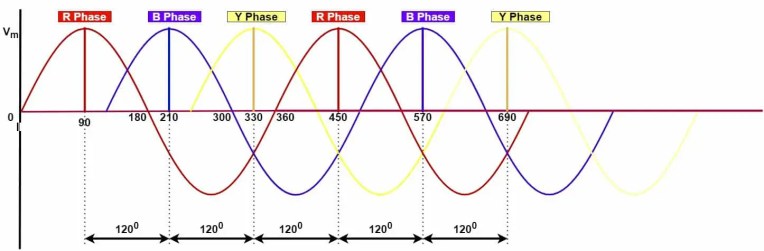

El orden de alcanzar el voltaje positivo máximo es RBY. El otro orden para alcanzar el voltaje positivo máximo es BYR e YRB. En la forma de onda que se muestra arriba, el orden de alcanzar el voltaje máximo es RBY, BYR y YRB y eso nos muestra Secuencia de fase negativa o rotación de fase negativa que gira en la dirección contraria a las manecillas del reloj. La siguiente figura muestra la rotación de fase negativa.

¿Qué es una secuencia de fase y su significado?

>Importancia de la secuencia de fase

El la secuencia de fases es esencial por las siguientes razones.

  • La secuencia de fase positiva es RYB, YBR, BRY gira en el sentido de las agujas del reloj. Si el estator del motor recibe alimentación trifásica en la secuencia de fases mencionada anteriormente, entonces el motor gira en el mismo sentido para los tres conjuntos de orden RYB, YBR y BRY. El RBY, BYR, YRB gira en el sentido de las agujas del reloj y el motor girará en el sentido opuesto si alimenta el suministro de voltaje de secuencia en el sentido contrario a las agujas del reloj.

  • El funcionamiento en paralelo de los transformadores si ambos transformadores tienen el mismo grupo vectorial. Significa que la rotación de fase de ambos transformadores es la misma. Las rotaciones de fase de ambos transformadores deben ser RYB, YBR o BRY.

  • La operación en paralelo de los generadores es posible cuando los voltajes generados de ambos generadores tienen la misma rotación de fase. Las rotaciones de fase de ambos generadores deben ser RYB o YBR o BRY.
  • Cuando dos fuentes de energía necesitan operar en paralelo, la rotación de fase de ambas fuentes debe ser la misma. El relé de verificación de sincronización permite si la rotación de fase, la frecuencia y el voltaje de las dos fuentes de alimentación son iguales. Aquí la rotación de fase de ambas fuentes debe ser RYB o YBR o BRY. Una rotación de fase de fuente es RYB y otra rotación de fase de fuente es YBR significa que la rotación de fase es en el sentido de las agujas del reloj. Pero, no debemos sincronizar las fuentes de energía en este caso.
  • El indicador de secuencia de fase es muy útil para conocer la rotación de fase, ya sea que tenga rotación de fase positiva o rotación de fase negativa.

    Artículos Relacionados

  • ¿Qué es el valor máximo, el valor medio y el valor RMS?
  • Operación en paralelo de transformadores
  • ¿Qué es el Factor de Cresta o Factor de Pico?
  • ¿Qué es el factor de forma? Fórmula del factor de forma y su derivación
  • Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded
    Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded

    ¿Qué es una ​secuencia de fase y su significado?

    En el ámbito de la ciencia ⁤y la tecnología, el concepto de secuencia de ⁢fase es crucial ‍para ​la comprensión ​de sistemas eléctricos y procesos industriales. Este artículo explorará su significado, aplicaciones y relevancia en diferentes ⁣áreas.

    Definición de Secuencia de Fase

    La secuencia de fase se ‌refiere al orden en que las⁤ tensiones de las fases en ‌un sistema trifásico alcanzan su valor máximo positivo. Este orden determina el funcionamiento eficiente de máquinas y ⁤motores eléctricos, ​ya que una secuencia incorrecta puede llevar a‍ fallos ‍operativos.

    En un sistema trifásico, las fases generalmente se etiquetan ​como R, Y y B. En una secuencia RYB, la fase R alcanza ‍primero el máximo, seguida de Y ‌y B, cada una con un desfase de 120 grados.

    Tipos de Secuencia de ​Fase

    Secuencia Positiva

    En una secuencia positiva,‌ las fases alcanzan su ⁢máximo ‌en el ​orden RYB. ‌Esta configuración es esencial para el funcionamiento adecuado de ⁤la​ mayoría de los equipos eléctricos,⁤ ya ‍que permite la rotación en⁣ el sentido de las agujas del ‌reloj.

    Secuencia Negativa

    Contrariamente, en una secuencia negativa, el orden puede ser RBY, lo‌ que resulta en una rotación en sentido ⁤contrario a las agujas del reloj. Esta situación puede ⁢causar daños a los motores y alterar el ⁣funcionamiento ‌de los sistemas eléctricos.

    Importancia de la Secuencia de Fase

    La secuencia de fase es fundamental por varias razones:

    1. Funcionamiento eficiente: Asegura que los​ motores y dispositivos operen⁢ sin problemas.
    2. Prevención de ⁢daños: ⁢Un orden‌ incorrecto ‍puede provocar daños graves a⁤ los equipos.
    3. Optimización ⁤de procesos: Mejora la ‌eficiencia ‌energética y reduce costos operativos.

    Aplicaciones de‌ la Secuencia de Fase

    Existen diversas aplicaciones de la secuencia de fase, incluyendo: sistemas de transmisión de energía eléctrica, control de motores y en la industria de manufactura para⁢ procesos automatizados.

    Preguntas ‌Frecuentes (FAQs)

    ¿Qué sucede si‍ la secuencia de fase ‍es ⁣incorrecta?

    Una secuencia de ⁤fase incorrecta ⁢puede causar que los motores eléctricos funcionen‍ en​ direcciones opuestas, lo que puede resultar ‌en ‌daños a la maquinaria y⁤ peligros laborales.

    ¿Cómo se determina ⁢la secuencia ⁢de fase en un sistema eléctrico?

    Se puede determinar utilizando instrumentos de ⁤medición específicos que analizan el ⁢orden de las tensiones ‌en las distintas fases, asegurando que se encuentren en el orden correcto.

    ¿Cuáles son los métodos para⁣ invertir la secuencia de fase?

    Invertir la secuencia de⁣ fase se puede ⁢lograr intercambiando dos de ⁤las tres fases. Esto es frecuentemente necesario ⁣en situaciones de instalación o mantenimiento de equipos eléctricos.

    Para más información sobre ⁢la secuencia⁤ de fase y sus implicaciones en sistemas trifásicos, ‍visita Wikipedia [[1]]y​ Tasimeter [[2]].
