Rectificador Controlado por Silicio (SCR) | Construcción y Trabajo
En un mundo cada vez más dependiente de la electrónica, los dispositivos que transforman y regulan la energía eléctrica se han vuelto vitales. Uno de los componentes clave en esta era tecnológica es el Rectificador Controlado por Silicio, más conocido como SCR. Esta maravilla de la ingeniería no solo permite convertir corriente alterna en corriente continua, sino que también ofrece un control preciso sobre la distribución de energía. En este artículo, exploraremos en profundidad la construcción, principios de funcionamiento y aplicaciones del SCR, desglosando su importancia en el ámbito industrial y en la vida cotidiana. Acompáñanos en este viaje a través del fascinante mundo de la electrónica y descubre cómo un simple componente puede tener un impacto monumental en nuestra forma de interactuar con la energía.
Si estás buscando información sobre los rectificadores controlados por silicio, ¡has llegado al lugar indicado! En este artículo, exploraremos su construcción y funcionamiento, brindándote todos los detalles necesarios para comprender este interesante componente electrónico. Descubre cómo el SCR se ha convertido en una pieza esencial en la electrónica de potencia y las aplicaciones en las que es ampliamente utilizado. ¡Sigue leyendo y sumérgete en el fascinante mundo de los rectificadores controlados por silicio!
En este artículo, aprenderemos sobre la definición, construcción, funcionamiento y aplicaciones del rectificador controlado por silicio (SCR).
Introducción a SCR
Rectificador de control de siliciotambién llamado RCS, es un dispositivo semiconductor de tres terminales y tres uniones que funciona como un interruptor electrónico. El SCR es un dispositivo electrónico de potencia utilizado para controlar el flujo de potencia en un circuito eléctrico de alta potencia. Es un dispositivo semiconductor de potencia del familia de tiristores.
El rectificador de control de silicio también se utiliza para implementar rectificadores controlados para convertir la corriente alterna en corriente continua, ya que el SCR combina las características de dos dispositivos electrónicos, a saber, el transistor y el rectificador.
El primer rectificador de control de silicio (SCR) fue inventado por Gordon Hall y Frank W. Bill Gutzwiller en General Electric en 1957.
SCR es más adecuado para aplicaciones industriales debido a su capacidad para manejar grandes valores de voltaje y corriente. Por lo tanto, los SCR se utilizan ampliamente en circuitos rectificadores, circuitos de iluminación industrial, circuitos de control de motores, etc.
Construcción de rectificador controlado por silicio (SCR))
>Un rectificador controlado por silicio o SCR consta de cuatro capas de materiales semiconductores apilados alternativamente como se muestra en la figura 1. Por lo tanto, SCR tiene tres uniones pn. Debido a su construcción, también se le llama dispositivo pnpn. Los terminales del SCR se toman de la siguiente manera:
- Ánodo (A) se toma de la capa semiconductora exterior de tipo p.
- Cátodo (k) se toma de la capa semiconductora exterior de tipo n.
- Puerta (G) se toma de la capa semiconductora interna de tipo p.

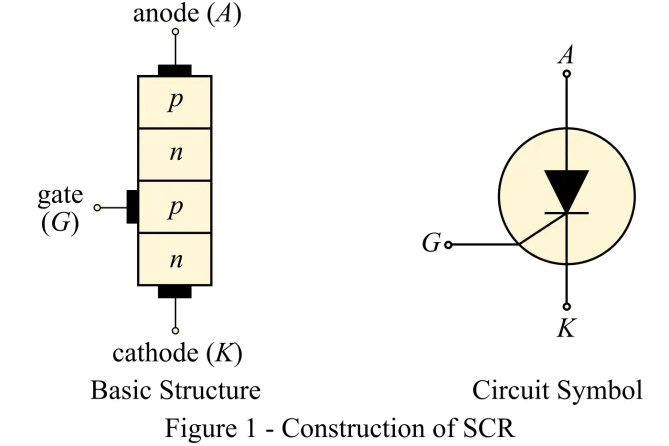

La estructura básica y el símbolo del circuito del rectificador controlado por silicio se muestran en la figura 1.
Funcionamiento del rectificador controlado por silicio (SCR))
En condiciones normales de funcionamiento, el terminal del ánodo del SCR está conectado al terminal positivo, mientras que el terminal del cátodo está al terminal negativo de la batería. El terminal de puerta tiene un pequeño potencial positivo con respecto al cátodo. La carga siempre está conectada en serie con el terminal de ánodo de SCR. El funcionamiento completo del SCR se puede explicar en los siguientes dos casos:
Caso 1 – Con terminal de puerta abierta
>

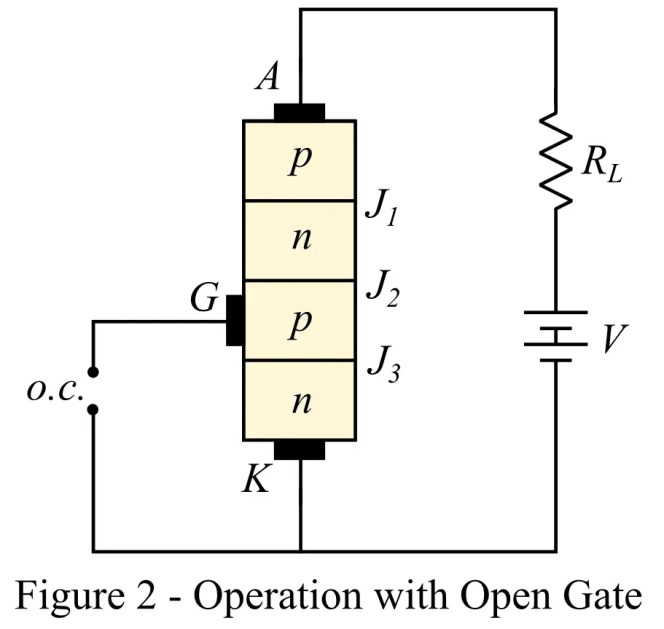

El diagrama de circuito de SCR con el terminal de puerta abierto se muestra en la figura 2. En este caso, no se aplica tensión en el terminal de puerta del SCR. Bajo esta condición, las uniones pn J1 y j2 tienen polarización directa, mientras que la unión J2 tiene polarización inversa. Debido a la unión polarizada inversa J2, no fluye corriente a través del dispositivo y, por lo tanto, de la carga. En esta condición, se dice que SCR está en estado APAGADO.
Aunque, si aumentamos gradualmente el voltaje entre las terminales del ánodo y el cátodo, se llega a una etapa en la que se invierte la unión J2 se descompone y una gran corriente comienza a fluir a través del SCR y la carga. Por lo tanto, se dice que el SCR está en estado ON en esta etapa. El voltaje al que ocurre la ruptura de la unión polarizada inversamente J2 se llama tensión de ruptura.
Caso 2: la terminal de la puerta es positiva con respecto al cátodo

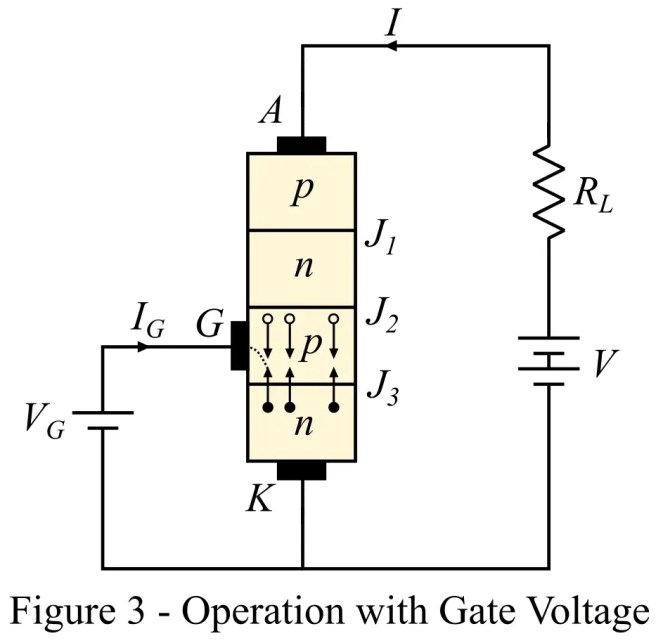

Podemos encender el SCR a un voltaje de ánodo a cátodo más pequeño simplemente aplicando un pequeño voltaje positivo en la terminal de la puerta como se muestra en la figura 3.
>Bajo esta condición, el cruce J2 tiene polarización inversa mientras que la unión J3 está sesgado hacia adelante. Los electrones de la capa exterior n comienzan a cruzar la unión J3 hacia la izquierda, y los agujeros de la capa p interna comienzan a moverse a través de la unión J3 hacia la derecha Como resultado, comienza a fluir una corriente de puerta.
Con el flujo de la corriente de la puerta, la corriente del ánodo aumenta. El aumento de la corriente del ánodo acumula más electrones en la unión J2, y como resultado, la unión J2 se descompone a un voltaje de ánodo a cátodo más pequeño. El SCR está encendido. Sin embargo, una vez que el SCR comienza a conducir, el circuito de la puerta pierde el control sobre el funcionamiento del dispositivo, lo que significa que el SCR permanecerá en el estado de conducción incluso si se elimina el voltaje de la puerta.
Aplicaciones de SCR
SCR es uno de los dispositivos semiconductores de potencia más utilizados en aplicaciones industriales. Algunas de las principales aplicaciones del rectificador controlado por silicio (SCR) se enumeran a continuación:
- Se utiliza un rectificador de control de silicio (SCR) para realizar un circuito rectificador controlado.
- Se utiliza en estabilizadores de voltaje de CA.
- Un rectificador de control de silicio (SCR) se utiliza como interruptor electrónico para conmutar cargas industriales de alta potencia.
- Un rectificador de control de silicio (SCR) también se utiliza en inversores de potencia.
- SCR se utiliza en el circuito de carga de la batería.
- Se utiliza un rectificador de control de silicio (SCR) para controlar la velocidad de los motores de inducción.
- También se utiliza un rectificador de control de silicio (SCR) en los circuitos chopper.
- Se utiliza en atenuador de luz.
Rectificador Controlado por Silicio (SCR) | Construcción y Trabajo
En un mundo cada vez más dependiente de la electrónica, los dispositivos que transforman y regulan la energía eléctrica se han vuelto vitales. Uno de los componentes clave en esta era tecnológica es el Rectificador Controlado por Silicio, más conocido como SCR. Esta maravilla de la ingeniería no solo permite convertir corriente alterna en corriente continua, sino que también ofrece un control preciso sobre la distribución de energía.
Introducción al SCR
El rectificador controlado por silicio (SCR) es un dispositivo semiconductor de tres terminales y tres uniones que actúa como un interruptor electrónico. Este dispositivo se utiliza ampliamente en circuitos eléctricos de alta potencia para controlar el flujo de corriente. Su invención, realizada por Gordon Hall y Frank W. Bill Gutzwiller en General Electric en 1957, marcó un hito en la electrónica moderna.
Los SCR son componentes clave en aplicaciones industriales debido a su capacidad para manejar grandes voltajes y corrientes. Se usan en circuitos rectificadores, control de motores y sistemas de iluminación industrial, entre otros [[2]](https://es.wikipedia.org/wiki/Rectificador_controlado_de_silicio).
Construcción del Rectificador Controlado por Silicio (SCR)
Un SCR consiste en cuatro capas de materiales semiconductores alternados, usualmente dispuestos en la forma de un dispositivo pnpn. Esta construcción le permite tener tres uniones pn:
- Ánodo (A): Se conecta a la capa exterior de tipo p.
- Cátodo (K): Se conecta a la capa exterior de tipo n.
- Puerta (G): Se conecta a la capa interna de tipo p.
Esta disposición de capas permite que el SCR funcione de manera eficaz en diversas condiciones de polarización [[1]](https://laelectronica.com.gt/extras/que-es-un-scr).
Funcionamiento del Rectificador Controlado por Silicio (SCR)
Para entender el funcionamiento del SCR, es importante considerar dos situaciones diferentes:
Caso 1 – Terminal de puerta abierta
Cuando no se aplica tensión en el terminal de puerta, el SCR está en estado apagado, lo que significa que no fluye corriente a través del dispositivo. Sin embargo, al aumentar el voltaje entre los terminales de ánodo y cátodo, se alcanza un punto donde la unión polarizada inversamente se rompe y permite que la corriente fluya, encendiendo el SCR [[2]](https://es.wikipedia.org/wiki/Rectificador_controlado_de_silicio).
Caso 2 – Terminal de puerta con voltaje positivo
Si se aplica un pequeño voltaje positivo a la terminal de la puerta, el SCR se puede activar a un voltaje de ánodo a cátodo mucho menor, permitiendo así el flujo de corriente a través del dispositivo. Este principio de funcionamiento hace que el SCR sea muy útil en aplicaciones donde se requiere control preciso de la corriente [[2]](https://es.wikipedia.org/wiki/Rectificador_controlado_de_silicio).
Aplicaciones del SCR
Las aplicaciones del SCR son amplias y variadas, incluyendo:
- Control de motores eléctricos.
- Regulación de la potencia en sistemas de calentamiento.
- Rectificadores de corriente alterna a continua.
- Sistemas de iluminación controlada.
Estos usos destacan la importancia del SCR en la electrónica de potencia contemporánea.
Preguntas Frecuentes (FAQs)
¿Qué es un SCR?
Un SCR es un dispositivo semiconductor de tres terminales que controla el flujo de electricidad en un circuito, actuando como un interruptor electrónico. Se utiliza para convertir corriente alterna en corriente continua y para regular la potencia.
¿Cuáles son las principales ventajas del SCR?
Las ventajas del SCR incluyen su capacidad para manejar altos voltajes y corrientes, su durabilidad y su uso en diversas aplicaciones industriales, lo que lo convierte en un componente confiable para el control de energía.
¿Cómo se activa un SCR?
Un SCR se activa aplicando un voltaje positivo en la terminal de la puerta o, alternativamente, aumentando el voltaje entre los terminales de ánodo y cátodo hasta que se alcance la ruptura de la unión polarizada inversamente.
¿Dónde se utilizan comúnmente los SCR?
Los SCR se utilizan en aplicaciones como el control de motores, reguladores de velocidad, sistemas de iluminación, y en circuitos de rectificación, entre otros, debido a su capacidad para controlar eficazmente grandes cantidades de energía.
Para mayor información, puedes consultar las siguientes fuentes: La Electrónica, Wikipedia.
