Resistencia y reactancia de fuga o impedancia del transformador
En el fascinante mundo de la ingeniería eléctrica, los transformadores juegan un papel crucial en la transmisión y distribución de energía. Pero, ¿alguna vez te has preguntado qué factores influyen realmente en su rendimiento? En este artículo, nos adentraremos en dos conceptos clave: la resistencia y la reactancia de fuga, que juntos configuran la impedancia del transformador. A través de una exploración detallada, desentrañaremos cómo estas características afectan no solo la eficiencia y la estabilidad de los sistemas eléctricos, sino también la calidad del suministro energético. ¡Prepárate para descubrir los secretos que hacen posible que la electricidad fluya con seguridad y eficacia!
La resistencia y reactancia de fuga, también conocida como impedancia del transformador, es un aspecto fundamental en el funcionamiento de estos dispositivos. En este artículo exploraremos a detalle qué es exactamente la resistencia y reactancia de fuga, cómo afectan al rendimiento del transformador y qué medidas se pueden tomar para minimizar su impacto. Si eres un apasionado de la eléctrica y quieres saber más sobre este tema, ¡no te lo puedes perder!
Reactancia de fuga del transformador
El flujo generado en el devanado primario del transformador se vincula con el devanado primario y secundario. Sin embargo, todo el flujo generado no se vincula tanto con el devanado primario como con el secundario.
Una pequeña porción de flujo unirá cualquiera de los devanados pero no ambos. El flujo que no se vincula tanto con el devanado primario como con el secundario se denomina fuga. Flujoen transformador. El flujo de fuga causa autoreactancia en el devanado en cuestión.
La autoreactancia también se llama reactancia de fuga. El devanado del transformador también tiene cierta resistencia. La combinación de la resistencia y la reactancia de fuga denominada impedancia del devanado del transformador provoca caídas de tensión en el devanado primario y secundario.
Resistencia del transformador
El devanado primario y secundario del transformador está hecho de cobre o aluminio. El cobre es ampliamente utilizado como material de bobinado para bobinas y bobinados. El cobre es un muy buen conductor de electricidad porque tiene menor resistencia en comparación con el aluminio. Sin embargo, el cobre no tiene resistencia cero, incluso la resistencia del cobre aumenta con el aumento de la temperatura.
Por lo tanto, la resistencia del devanado no puede ser cero en ningún caso y, por lo tanto, el devanado primario y secundario del transformador tiene cierta resistencia. La resistencia del devanado depende de la conductividad específica del material, el número de vueltas y el área del material conductor.
Entonces, el devanado primario y secundario tiene cierta resistencia. Esta resistencia interna total del devanado primario y secundario se conoce como la resistencia del transformador. La resistencia del devanado secundario se puede referir al lado primario, y también la resistencia del devanado primario se puede referir al lado secundario.
La resistencia total del transformador si la resistencia secundaria está referida en el lado primario,
>Donde, K es la relación de giro y k = norte2 / norte1

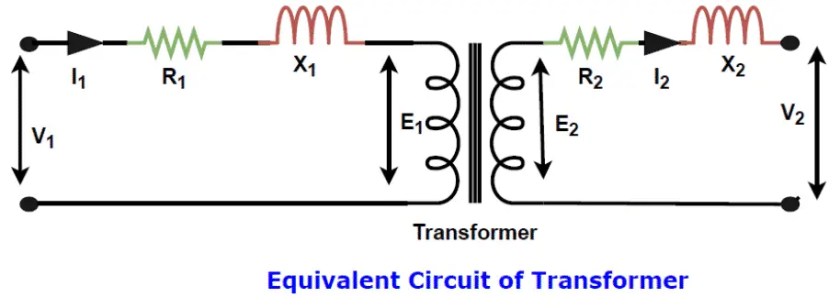

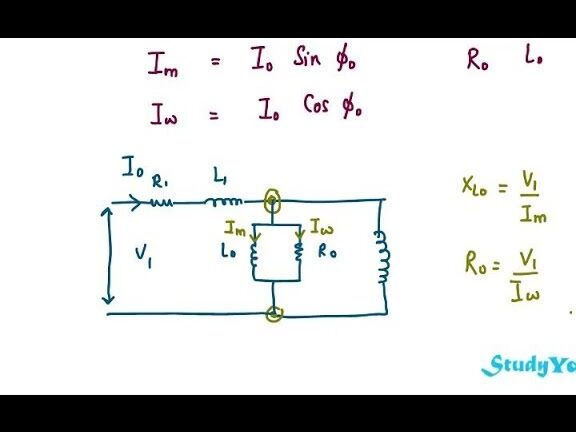

Impedancia del transformador

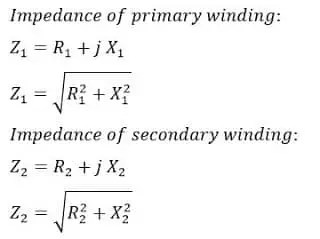

El devanado primario y secundario del transformador tiene tanto reactancia de fuga como resistencia. La reactancia de fuga y la resistencia no pueden ser cero para un transformador práctico. La combinación de resistencia y reactancia de fuga se denomina impedancia del transformador.. Si R1 y R2 y X1 y X2 son la resistencia primaria y secundaria y la reactancia de fuga del transformador respectivamente, entonces las impedancias Z1 y Z2 del devanado primario y secundario son respectivamente,
>
La caída de voltaje en el devanado del transformador depende de la impedancia del transformador.

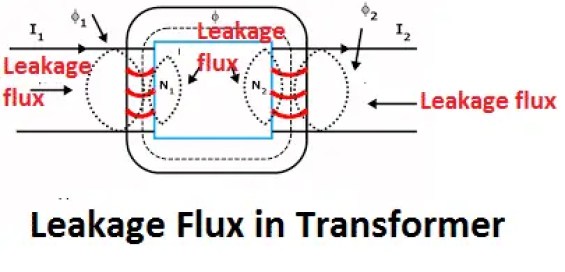

Flujo de fuga en el transformador
En condiciones ideales, el flujo de fuga en el transformador debe ser cero. Sin embargo, habrá una parte del flujo que no se vincula con el devanado primario y secundario y, por lo tanto, una parte del flujo permanece sin utilizar. El flujo de fuga pasa a través del aislamiento del devanado en lugar de pasar a través del núcleo. El flujo de fuga produce una reactancia de fuga tanto en el devanado primario como en el secundario del transformador. Este fenómeno en los transformadores se conoce como fuga magnética.
>
La caída de tensión se produce en el devanado debido a la impedancia del transformador. Si el voltaje V1 se aplica a través del primario del transformador, habrá una caída de voltaje I1X1 en el primario para compensar la fem autoinducida primaria debido a la reactancia de fuga. Sea X1 Sea la reactancia de fuga primaria. La ecuación de voltaje en el lado primario del transformador es:

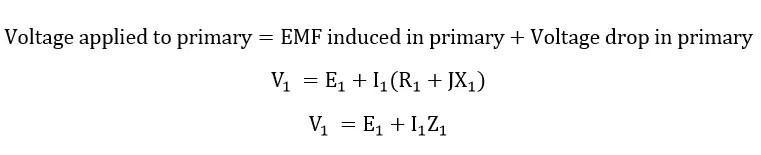

>Si aplicamos voltaje AC V1 a través del primario del transformador, la caída de voltaje en el primario se produce debido a la caída de voltaje debido a la resistencia y la reactancia de fuga. Sea la corriente primaria I1. La ecuación de voltaje en el lado primario del transformador es la siguiente.
>La caída de voltaje en el primario debido a la resistencia primaria y la reactancia de fuga es;

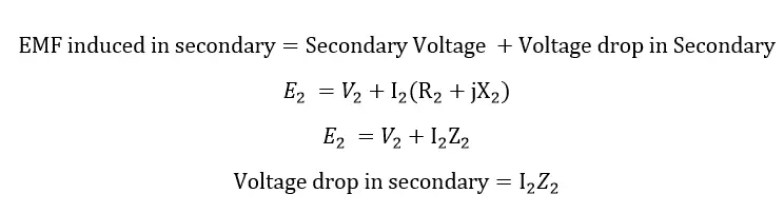

>De manera similar, el transformador suministra corriente a la carga. Sea la corriente secundaria I2. La resistencia secundaria y la reactancia son R2 y X2 respectivamente.EMF inducido en el secundario es E2.
>Leer siguiente:
Resistencia y Reactancia de Fuga o Impedancia del Transformador
Introducción
En el fascinante mundo de la ingeniería eléctrica, los transformadores juegan un papel crucial en la transmisión y distribución de energía. Pero, ¿alguna vez te has preguntado qué factores influyen realmente en su rendimiento? En este artículo, nos adentraremos en dos conceptos clave: la resistencia y la reactancia de fuga, que juntos configuran la impedancia del transformador.
Componentes Clave
Reactancia de Fuga del Transformador
Durante el funcionamiento del transformador, el flujo generado en el devanado primario no se vincula completamente con el devanado secundario. Una pequeña porción de este flujo se considera flujo de fuga, que no se conecta con ambos devanados. Este fenómeno introduce autoreactancia en el devanado, conocida como reactancia de fuga.
Resistencia del Transformador
El devanado primario y secundario del transformador está comúnmente construido de cobre o aluminio. El cobre, al ser un excelente conductor eléctrico, tiene menor resistencia que el aluminio. Sin embargo, todo material conductor posee cierta resistencia. La resistencia del devanado depende de varios factores, como la conductividad específica, el número de vueltas y el área del material conductor.
Impedancia del Transformador
La impedancia del transformador se define como la combinación de la resistencia y la reactancia de fuga. Esta impedancia no puede ser cero en los transformadores prácticos. Se expresa como:
- Z1 = R1 + jX1 (Impedancia del devanado primario)
- Z2 = R2 + jX2 (Impedancia del devanado secundario)
El rendimiento del transformador y la caída de voltaje en los devanados dependen de estas características.
Impacto en la Eficiencia y Estabilidad del Suministro Energético
La resistencia y la reactancia de fuga afectan la eficiencia y estabilidad en sistemas eléctricos. Si la impedancia es alta, puede provocar caídas de tensión significativas, afectando la calidad del suministro energético. Por ello, es fundamental optimizar estos valores para garantizar un funcionamiento eficiente del transformador.
Preguntas Frecuentes
¿Qué es la reactancia de fuga en un transformador?
La reactancia de fuga es la porción del flujo magnético que no se vincula con el devanado secundario. Esta reactancia es crucial para comprender las caídas de tensión en los devanados del transformador.
¿Cómo se calcula la impedancia de un transformador?
La impedancia del transformador se calcula sumando las resistencias y las reactancias de los devanados primarios y secundarios. Se utiliza la fórmula Z = R + jX, donde R es la resistencia y X es la reactancia.
