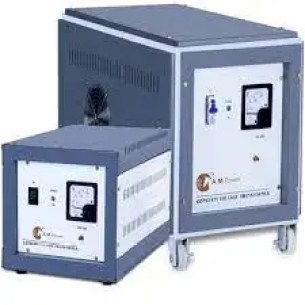

Transformador de tensión constante: Su funcionamiento y aplicación
En el mundo de la electricidad, la estabilidad y la precisión son fundamentales para garantizar un suministro energético eficiente. Aquí es donde entra en juego el transformador de tensión constante. Este ingenioso dispositivo no solo facilita la regulación de voltajes, sino que también juega un papel crucial en diversas aplicaciones industriales y comerciales. ¿Te has preguntado alguna vez cómo funciona y por qué es tan esencial en nuestras infraestructuras energéticas? Acompáñanos en este recorrido técnico y descubre los secretos detrás de su funcionamiento y las innumerables maneras en que contribuye a nuestro día a día. ¡Sumérgete con nosotros en el fascinante universo de los transformadores de tensión!
¿Sabías que un transformador de tensión constante puede ser la solución perfecta para estabilizar tu suministro eléctrico? En este artículo descubrirás cómo funciona este increíble dispositivo y las diversas aplicaciones en las que puedes sacarle el máximo provecho. No te lo pierdas y sigue leyendo para obtener toda la información que necesitas sobre los transformadores de tensión constante.
Transformador de voltaje constante (CVT) proporciona una tensión de salida regulada por fenómeno de ferroresonancia cuando hay variación en la tensión de alimentación. También llamamos a una CVT Transformador ferroresonante.
Principio de funcionamiento de CVT
En ferroresonancia, el núcleo magnético opera en el punto de saturación magnética. Con una fuerte magnetización del núcleo, hay poco o ningún cambio en la densidad de flujo magnético. Básicamente, esta es la condición de saturación del núcleo. Por lo tanto, podemos decir que la ferrosonancia limita el flujo en el núcleo.
El voltaje de salida del transformador depende de la frecuencia y la magnitud del flujo a través del núcleo. Cuando el núcleo del transformador opera en la zona de saturación, el flujo en el núcleo permanece más o menos constante. El voltaje inducido en el secundario del transformador de voltaje constante es;
>De la ecuación anterior, está claro que el voltaje secundario es proporcional al flujo y la frecuencia. Si la frecuencia permanece constante, podemos obtener un voltaje de salida constante si el flujo en el núcleo es constante. El flujo en el núcleo permanece bastante constante si el transformador opera más allá del punto de saturación magnética.
Por lo tanto, la CVT se mantiene casi constante incluso cuando varía el suministro de entrada. De hecho, el voltaje de salida del Ferro varía aproximadamente un 1,2 % por cada 1 % de cambio en la frecuencia de suministro. Incluso con un cambio considerable en la frecuencia del generador (2 hercios), habrá un cambio en el voltaje de salida de solo el 4 %.
CVT tiene una relación de vueltas igual a la unidad. CVT proporciona un voltaje de salida constante con una variación en el voltaje de entrada porque opera en la curva de saturación.
Esta característica especial de los transformadores ferroresonantes los convierte en una buena opción para un acondicionador de potencia.

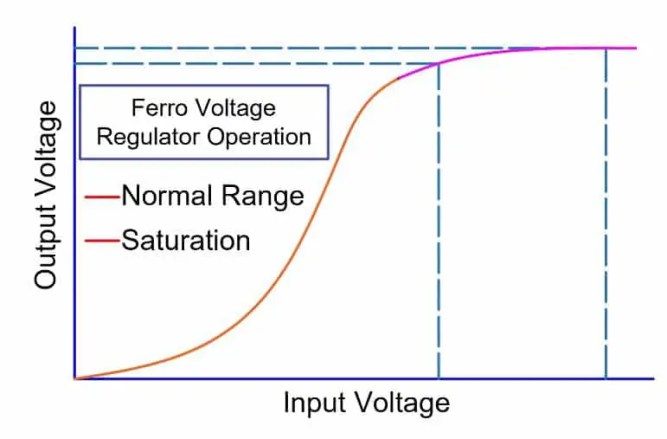

Curva>El transformador de tensión constante funciona según el principio de saturación del núcleo. El núcleo magnético de CVT tiene una gran cantidad de flujo magnético de líneas para un ciclo de CA. Como resultado, la variación del voltaje de suministro de entrada no tiene un efecto significativo en la densidad de flujo magnético. Y, por lo tanto, el voltaje de salida permanece prácticamente constante.
Características
El voltaje de salida de la CVT no se desvía fuera del rango de regulación de voltaje (típicamente 1%-4%), independientemente de la magnitud del voltaje de entrada.
El transformador de voltaje constante es un componente pasivo que no tiene un sensor de retroalimentación para mantener el voltaje de salida constante. Sin embargo, es posible utilizar el último estado de la tecnología electrónica para mejorar la regulación de voltaje. Podemos mejorar la regulación de CVT hasta en un 1%.
Aplicaciones de CVT
Los transformadores ferroresonantes tienen una amplia aplicación para proporcionar tensión constante. La CVT proporciona un voltaje constante a los filamentos de los osciladores de los tubos de radio. También usamos CVT para proporcionar suministro a dispositivos de iluminación, donde es deseable una salida de lux constante.
Transformadores>El Sr. Joseph Sola inventó el transformador de voltaje constante en 1938. Después de su invención. este dispositivo experimentó pequeñas mejoras, pero fundamentalmente su diseño se mantuvo igual que su diseño original.
Trabajo del transformador de voltaje constante
CVT es un transformador monofásico. No obstante, podemos utilizarlo en la combinación de aplicaciones bifásicas o trifásicas.
Cuando CVT funciona en el punto de saturación magnética, es probable que el voltaje de salida no sea sinusoidal debido a los armónicos. El voltaje de salida distorsionado puede causar fallas en el equipo conectado al secundario de la CVT.

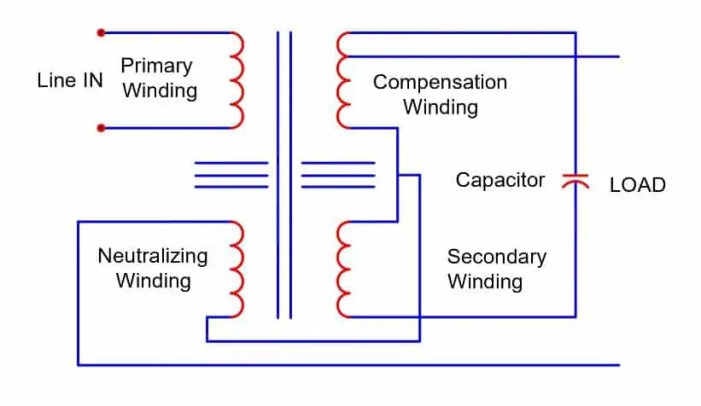

Diagrama>Para mitigar el efecto de los armónicos, la CVT tiene un devanado secundario auxiliar. El banco de condensadores tiene su conexión en el paralelo del devanado secundario. Por lo tanto, la combinación en paralelo de la inductancia del devanado auxiliar y los bancos de condensadores forma un circuito resonante. También se le llama circuito sintonizado. El circuito sintonizado tiene una frecuencia de sintonización igual a la frecuencia de la fuente de alimentación.
Este circuito sintonizado filtra la frecuencia armónica producida por la saturación del núcleo y mitiga el efecto adverso de la saturación del núcleo. Así obtenemos el voltaje de salida sinusoidal en el devanado secundario principal de la CVT. El circuito del tanque también almacena la energía en forma de oscilación. La CVT utiliza esta energía para marinar el voltaje de salida en caso de pérdida de voltaje hasta 1/2 ciclo.
Ventajas/ Beneficios
La CVT brinda los siguientes beneficios
El transformador de voltaje constante es el acondicionador de energía que se utiliza para proteger los equipos eléctricos y electrónicos de los problemas de calidad de la energía. Podemos usar la CVT con otros acondicionadores de energía como UPS y TVSS para obtener mejores resultados.
Desventajas de CVT
La CVT tiene una regulación de voltaje superior debido al ferromagnetismo. Sin embargo, la eficiencia del ferro es mucho menor que la del transformador de potencia regular. A plena carga y en condiciones ideales, su eficiencia puede alcanzar hasta solo el 93% y cae sustancialmente con carga ligera. La eficiencia del ferrotransformador disminuye significativamente con una disminución en la carga. El transformador regular tiene una eficiencia de más del 95 %. Mientras que la eficiencia de la CVT oscila entre el 75 % y el 85 % a media carga. Reduce aún más la reducción de la carga en CVT.
Necesitamos sobredimensionar la CVT de 2 a 3 veces la corriente de carga nominal para una corriente de entrada alta. La CVT debe permitir la gran corriente de irrupción antes de que el voltaje de salida colapse. Como resultado, el sobredimensionamiento reduce considerablemente la eficiencia de CVT.
Otras desventajas de los CVT son su gran tamaño, su zumbido audible y su costo relativamente alto.
Leer siguiente:
[automatic_youtube_gallery type=»search» search=»Transformador de tensión constante | Su funcionamiento y aplicación» limit=»1″]
Transformador de Tensión Constante: Su Funcionamiento y Aplicación
¿Qué es un Transformador de Tensión Constante?
Un transformador de tensión constante (CVT) es un dispositivo que mantiene un voltaje de salida estable, a pesar de las variaciones en el voltaje de entrada. Esto es crucial para aplicaciones donde se requiere un suministro eléctrico fiable y constante, como en la iluminación y equipos electrónicos.
Principio de Funcionamiento del Transformador de Tensión Constante
El funcionamiento de un transformador de tensión constante se basa en el fenómeno de la ferroresonancia. Este fenómeno ocurre cuando el núcleo del transformador opera en su punto de saturación magnética. En esta condición, cualquier variación en el voltaje de entrada tiene un efecto mínimo en la densidad de flujo magnético, lo que permite que el voltaje de salida se mantenga casi constante.
Cuando se producen cambios en la magnitud del flujo, el voltaje inducido en el secundario del transformador permanece estable bajo ciertas condiciones de frecuencia. El voltaje de salida puede variar solo entre un 1-4% de su valor nominal cuando hay cambios en la frecuencia de entrada [[1](https://www.lighting.philips.es/prof/electronica-led/transformadores-led/transformadores-led-de-tension-constante/LP_CF_8746813_EU/family)].
Aplicaciones de los Transformadores de Tensión Constante
Los transformadores de tensión constante tienen múltiples aplicaciones en la industria. Estas son algunas de sus principales utilidades:
- Iluminación: Proveen un suministro constante a sistemas de iluminación LED, garantizando calidad lumínica.
- Electrónica: Se utilizan en circuitos de alimentación de dispositivos electrónicos que requieren un voltaje estable.
- Radiocomunicaciones: Suministran energía constante a osciladores y otros equipos críticos.
Ventajas de Usar un Transformador de Tensión Constante
Entre las ventajas más destacadas de los transformadores de tensión constante, encontramos:
- Regulación Eficiente: Estabilidad de voltaje con cambios en la entrada, minimizando los riesgos de daños en equipos sensibles.
- Uso Sencillo: No requieren configuración complicada ni mantenimiento, lo que reduce costos operativos a largo plazo.
- Capacidad de Filtrado: La integración de circuitos sintonizados permite mitigar las frecuencias armónicas no deseadas.
Preguntas Frecuentes (FAQs)
¿Qué diferencias hay entre un transformador de tensión constante y uno de tensión variable?
La principal diferencia radica en la capacidad de regulación del voltaje. Un transformador de tensión constante mantiene un voltaje de salida fijo, mientras que un transformador de tensión variable puede ajustar su salida según la necesidad de la carga conectada.
¿Cuáles son los riesgos de usar un transformador de tensión constante?
Si bien los transformadores de tensión constante son generalmente seguros, una mala instalación o un mal mantenimiento pueden conducir a sobrecargas, especialmente si las variaciones de la carga son extremas. Por ello, es crucial seguir las especificaciones del fabricante.
¿En qué situaciones se recomienda usar un transformador de tensión constante?
Se recomienda su uso en instalaciones donde la seguridad y la fiabilidad energética son primordiales, como en hospitales, plantas industriales y sistemas de telecomunicaciones donde los cortes de energía o las fluctuaciones de voltaje pueden causar daños significativos.
