Transformador Ideal: Propiedades, Diagrama Fasorial y Trabajo
En el fascinante mundo de la electricidad, el transformador ideal se erige como un pilar fundamental en la transmisión y transformación de energía. ¿Pero qué lo hace tan especial? Este dispositivo no solo nos ayuda a modificar voltajes, sino que también permite una comprensión profunda de conceptos como la eficiencia y el equilibrio en los circuitos eléctricos. En este artículo, exploraremos las propiedades clave del transformador ideal, desentrañaremos su diagrama fasorial y analizaremos el trabajo realizado en este vital componente. Prepárate para adentrarte en un viaje que iluminará los secretos detrás de uno de los elementos más ingeniosos de la ingeniería eléctrica. ¡Comencemos!
En el apasionante mundo de la ingeniería eléctrica, el transformador ideal es una pieza fundamental. Su perfecta eficiencia y versatilidad lo convierten en una herramienta invaluable para la transmisión y distribución de energía eléctrica. En este artículo, exploraremos las propiedades únicas de este dispositivo, así como su diagrama fasorial y el fascinante trabajo que desempeña en la automatización de nuestras vidas. ¡Sumérgete en el fascinante mundo del transformador ideal y descubre cómo optimiza la energía eléctrica para nuestro beneficio!
¿Qué es un Transformador Ideal?
Un transformador que está libre de todas las pérdidas se llama transformador ideal. Tiene cero pérdida de cobre, cero pérdida de hierro y por lo tanto 100% eficiente. En un transformador ideal, la potencia de salida es igual a la potencia de entrada en un transformador ideal. Un transformador ideal no puede existir en condiciones reales.
El transformador tiene dos devanados: devanado primario y secundario. El devanado tiene resistencia y la reactancia. Por lo tanto, las pérdidas ocurren en un transformador práctico. Sin embargo, un transformador ideal tiene pérdidas cero y una eficiencia del 100 %, lo cual es una condición completamente hipotética.

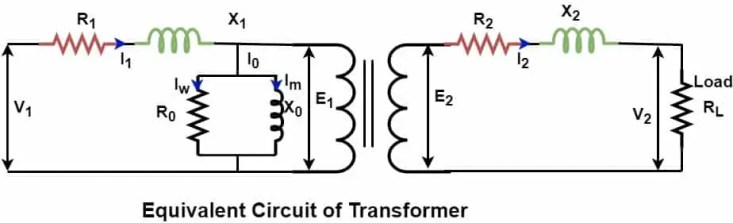

El circuito equivalente de un transformador práctico es el siguiente.
>
La resistencia y la reactancia del devanado deben ser las mínimas posibles para tener bajas pérdidas de potencia. Sin embargo, es solo imaginario que el devanado tenga cero resistencia y reactancia.
Propiedades de un Transformador Ideal
Las propiedades de un transformador ideal son las siguientes.
Cero pérdida de cobre – La pérdida de cobre de un transformador ideal es cero porque la resistencia de los devanados del primario y el secundario es cero. Esto significa que ambos devanados tienen resistencia cero y, por lo tanto, la pérdida de cobre I2r es cero
Flujo de fuga cero – El flujo de fuga es parte del flujo principal que no se conecta al devanado secundario del transformador. En un transformador ideal, suponemos que todo el flujo producido en los enlaces primarios al secundario y, por lo tanto, todo el flujo producido en los enlaces primarios al devanado primario y secundario. En un transformador ideal, el flujo principal está restringido solo en el núcleo y no hay fugas de flujo.
Cero pérdida de hierro – Se supone que un transformador ideal tiene un núcleo de permeabilidad infinita y resistencia infinita. Por lo tanto, ninguna pérdida de carga es cero.
Baja corriente de magnetización- Un transformador ideal consume una corriente muy baja para establecer el flujo magnético en el núcleo. Un transformador ideal tiene un núcleo de permeabilidad infinita.
Regulación de voltaje cero %- No hay variación en el voltaje de salida secundario con corriente de cero a corriente secundaria a plena carga. Por lo tanto, un transformador ideal tiene una regulación de voltaje de cero %.
100% de eficiencia – Si un transformador cumple los tres criterios anteriores, las pérdidas: corriente de Foucault, histéresis y pérdida de cobre son cero y el transformador entrega una potencia de salida igual a la potencia de entrada, y la eficiencia del transformador es del 100 %. Sin embargo, esta es una condición hipotética y el transformador o cualquier equipo no puede ser 100 % eficiente.
Por lo tanto, podemos definir un transformador ideal como un transformador que no tiene pérdidas de cobre, ni pérdidas de hierro y, por lo tanto, 100 % eficiente.
Circuito equivalente de transformador ideal

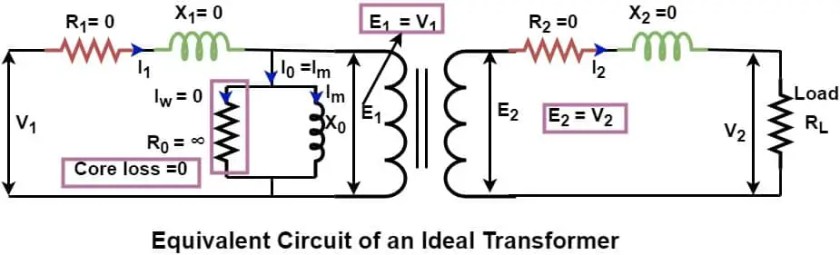

El circuito equivalente de un transformador ideal es el siguiente.
>Un transformador ideal tiene el siguiente valor de cantidades.
Resistencia primaria – R1=0
Reactancia primaria – X1 =0
Reactancia magnetizante – X0 inductivo puro
Componente de pérdida de núcleo -R0 =∞ [ Core loss- Iw2R0 = 0 , because Iw =0 ]
Resistencia secundaria – R2=0
Reactancia secundaria – X2 =0
Principio de funcionamiento del transformador ideal

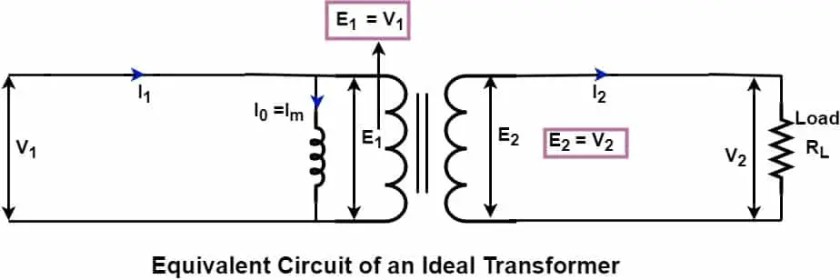

Podemos volver a dibujar el diagrama de circuito equivalente de un transformador ideal tomando todas las cantidades de transformadores como se mencionó anteriormente para un transformador ideal.
>
Cuando alimentamos el suministro de CA V1 al primario de un transformador, el devanado primario induce de vuelta EMF E1. En un transformador ideal la magnitud de E1 es igual al voltaje aplicado V1 porque el transformador tiene cero resistencia de devanado y reactancia de fuga. El voltaje alterno hace que la corriente alterna fluya en el primario. La tasa de cambio de la corriente causa la producción de flujo magnético. El flujo de flujo magnético en el núcleo y se vincula con el secundario. El voltaje inducido en el devanado primario y secundario depende de;
Número de vueltas en el primario y secundario
Frecuencia de la tensión de alimentación
Tasa de cambio de flujo
El voltaje inducido en el devanado primario es;
mi1 =4,44N1 fmetro ————–(1)
El voltaje inducido en el devanado primario es;
mi2 =4,44N2 fmetro ————-(2)
mi2 /MI1 = norte2 /NORTE1 —————–(3)
Dónde, mi1 = FEM inducida en el devanado primario mi2 = FEM inducida en el devanado secundario norte1 = Número de vueltas en el devanado primario norte2 = Número de vueltas en el devanado secundario f = frecuencia Фmetro = flujo en el núcleo
Ecuaciones de Transformadores Ideales
Las pérdidas en un transformador ideal son cero. Por lo tanto, la potencia de entrada es igual a la potencia de salida.

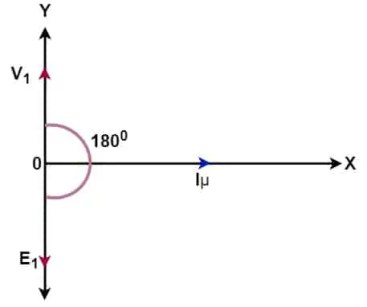

Cuando aplicamos voltaje V1 al primario, el EMF posterior (mi1) inducido a través del primario que se opone al voltaje primario. La magnitud de E1 es igual a V1 y polaridad de E1 es solo 180 grados opuesto a V1. La espalda EMF E1 oponerse al voltaje aplicado. El diagrama fasorial de V1 y mi1 se da a continuación.
>El transformador consume más corriente en el momento de encenderlo porque la FEM inducida en el primario es cero.
El transformador extrae corriente de magnetización para establecer un campo magnético en el núcleo del transformador. La corriente de magnetización tiene un retraso de 90 grados con respecto al voltaje aplicado. Esta corriente se llama corriente de magnetización. Im . El diagrama fasorial de V1 y Im se da a continuación.

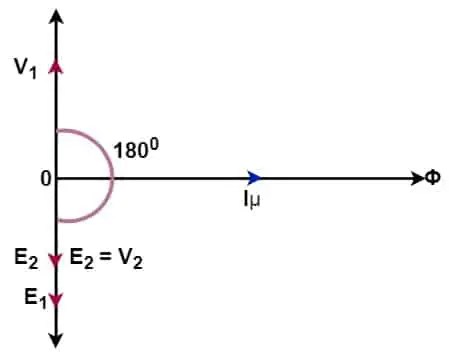

>La corriente magnetizante alterna establece el flujo alterno en el núcleo, y el flujo producido es proporcional a la magnitud de la corriente magnetizante y está en fase con la corriente. El flujo producido en el primario se vincula al secundario e induce mi2 Voltaje. El voltaje inducido mi2 en el secundario es igual al voltaje de salida V2 de la secundaria. El diagrama fasorial de V1mi1mi2 y Im se da a continuación.
>
Artículos Relacionados
¿Por qué el núcleo de un transformador de potencia está conectado a tierra?
Transformadores de tipo seco: tipos y aplicaciones
¿Por qué el transformador de corriente de clase PS se utiliza para la protección diferencial?
¿Cuál es la desventaja de una gran corriente de excitación en un transformador?
¿Cuál es la clase de aislamiento del aceite de transformador?
Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded
Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded
Transformador Ideal: Propiedades, Diagrama Fasorial y Trabajo
En el fascinante mundo de la electricidad, el transformador ideal se erige como un pilar fundamental en la transmisión y transformación de energía. Este dispositivo no solo nos ayuda a modificar voltajes, sino que también permite una comprensión profunda de conceptos como la eficiencia y el equilibrio en los circuitos eléctricos.
En este artículo, exploraremos las propiedades clave del transformador ideal, desentrañaremos su diagrama fasorial y analizaremos el trabajo realizado en este vital componente. ¡Prepárate para adentrarte en un viaje que iluminará los secretos detrás de uno de los elementos más ingeniosos de la ingeniería eléctrica!
¿Qué es un Transformador Ideal?
Un transformador ideal es un dispositivo que se encuentra libre de todas las pérdidas. Tiene cero pérdida de cobre, cero pérdida de hierro y, por lo tanto, es considerado 100% eficiente. En un transformador ideal, la potencia de salida es igual a la potencia de entrada. Sin embargo, es importante destacar que este tipo de transformador es puramente una idealización, ya que en la práctica siempre habrá pérdidas en el sistema.
Propiedades de un Transformador Ideal
Cero pérdida de cobre: La resistencia de los devanados es cero, lo que implica que la pérdida de energía por efecto Joule es inexistente.
Flujo de fuga cero: Todo el flujo producido en el núcleo del transformador está vinculado a los devanados primario y secundario.
Cero pérdida de hierro: El núcleo se asume con una permeabilidad infinita y sin pérdidas por histéresis.
Baja corriente de magnetización: Se requiere una corriente de magnetización mínima para generar el flujo magnético.
Regulación de voltaje cero: El voltaje de salida no varía con la carga.
100% de eficiencia: La potencia de salida siempre es igual a la potencia de entrada, sin pérdidas.
Diagrama Fasorial del Transformador Ideal
El diagrama fasorial es una representación gráfica que ayuda a visualizar las relaciones de fase entre las tensiones y corrientes en el transformador. En un transformador ideal, los fasores de las tensiones primarias y secundarias están relacionados por la proporción de sus vueltas:
V1 / V2 = N1 / N2
Donde V1 es la tensión primaria, V2 es la tensión secundaria, y N1 y N2 son el número de vueltas de los devanados primario y secundario, respectivamente.
Trabajo Realizado por el Transformador Ideal
El trabajo de un transformador ideal consiste en transferir energía eléctrica de un circuito a otro mediante inducción magnética, sin pérdidas. Este dispositivo convierte eficientemente la energía eléctrica de un nivel de voltaje a otro, facilitando la transmisión y distribución de energía a largas distancias.
La relación entre la tensión y la corriente se puede representar mediante las leyes de Kirchhoff, donde se mantiene la conservación de la energía en el sistema.
Preguntas Frecuentes (FAQs)
¿Existen transformadores ideales en la práctica?
No, los transformadores ideales son una idealización teórica. En la práctica, todos los transformadores experimentan pérdidas debido a la resistencia de los devanados y otros factores.
¿Cómo se calcula la eficiencia de un transformador real?
La eficiencia de un transformador real se puede calcular utilizando la fórmula: eficiencia (%) = (potencia de salida / potencia de entrada) x 100. Esto toma en cuenta todas las pérdidas en el sistema.
¿Cuál es la importancia del transformador ideal en la ingeniería eléctrica?
El transformador ideal es un concepto clave que permite a los ingenieros comprender los principios básicos de la transformación de energía, sirviendo como una base para analizar y diseñar transformadores reales.
