¿Alguna vez has escuchado hablar de un circuito abierto? Seguro que sí, pero ¿realmente sabes qué es y en qué se diferencia de un cortocircuito? En este artículo te explicaremos de manera sencilla y clara todo lo que necesitas saber sobre los circuitos abiertos, sus características y cómo diferenciarlos de los cortocircuitos. No te lo puedes perder, ¡sigue leyendo y descubre más sobre el fascinante mundo de la electricidad!
Un circuito abierto es un circuito eléctrico que no permite el paso de la corriente eléctrica en el circuito. A diferencia de un circuito abierto, un circuito cerrado completa el circuito y la corriente fluye a través del circuito. En términos simples, si la ruta de un circuito cerrado se rompe en cualquier lugar, el circuito se abre y la corriente eléctrica no fluye en el circuito.
Cuando se rompe un circuito eléctrico, la diferencia de potencial en los puntos de ruptura es igual y no fluye corriente a través del circuito.
En un circuito eléctrico abierto,
- La corriente eléctrica es cero.

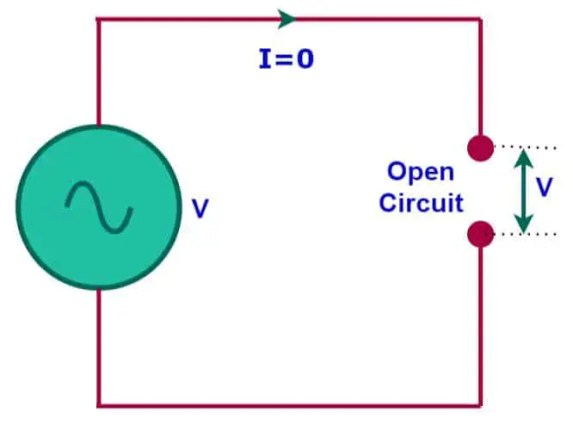

- La diferencia de potencial existe en dos puntos donde se rompe el circuito
- La potencia es igual al producto del voltaje por la corriente. De este modo. P=VI. La corriente en el circuito es cero, por lo tanto, la potencia es cero, a pesar de que haya voltaje.
Ahora, hemos discutido que la corriente eléctrica en un circuito abierto es cero. Ahora, analicemos cuál es la resistencia del circuito abierto.
Resistencia de circuito abierto
La corriente que fluye en un circuito abierto es cero. Simplemente significa que la resistencia del circuito abierto es infinitiva. Todos sabemos que la resistencia se opone al flujo de corriente. La corriente cero en el circuito significa que el circuito ofrece una resistencia infinita. Un circuito abierto no permite que la corriente fluya en el circuito.
Podemos probar la afirmación anterior por la Ley de Ohm. La ley de Ohm es;
El valor de la corriente eléctrica en el circuito abierto es cero (I=0). Poniendo el valor de la corriente en la ecuación (1), obtenemos;
Por lo tanto, la resistencia del circuito abierto es infinita.
Ejemplos de circuito abierto

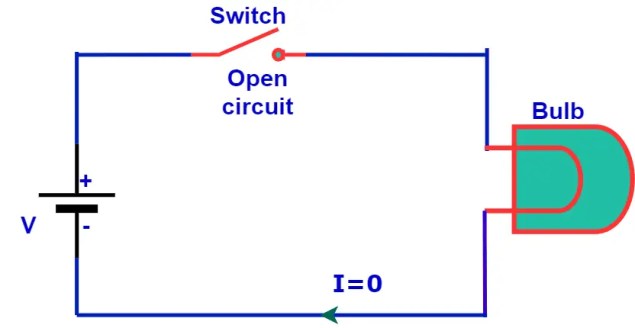

El circuito abierto ocurre cuando el conductor eléctrico se rompe y se separa físicamente. La separación física del conductor eléctrico crea un circuito abierto. Un interruptor de encendido/apagado crea un circuito abierto cuando se apaga la bombilla. La posición de apagado del interruptor rompe el circuito y no pasa corriente a través de la lámpara de filamento.
Además, cuando el filamento de la bombilla se abre, crea un circuito abierto. Cuando cerramos el interruptor, hace un camino cerrado y la corriente fluye a través de la lámpara de filamento. El diagrama de circuito del camino cerrado de la lámpara de filamento se muestra a continuación,
Hay varias razones para un circuito abierto en el conductor eléctrico así como un circuito abierto en el equipo eléctrico. Las diversas razones de los circuitos abiertos son las siguientes.
- El daño al conductor del cable subterráneo es causado por excavaciones o excavaciones.
- El viento fuerte causa la dislocación del conductor de su punto de conexión
- Gran corriente durante un cortocircuito, la falla a tierra puede causar un circuito abierto.
- La corriente intensa en las máquinas eléctricas puede provocar circuitos abiertos en los devanados.
- Una fusión del elemento calefactor provoca un circuito abierto.
En todos los casos anteriores, un circuito abierto es indeseable y provoca un corte de energía y deteriora la confiabilidad de una red de energía eléctrica.

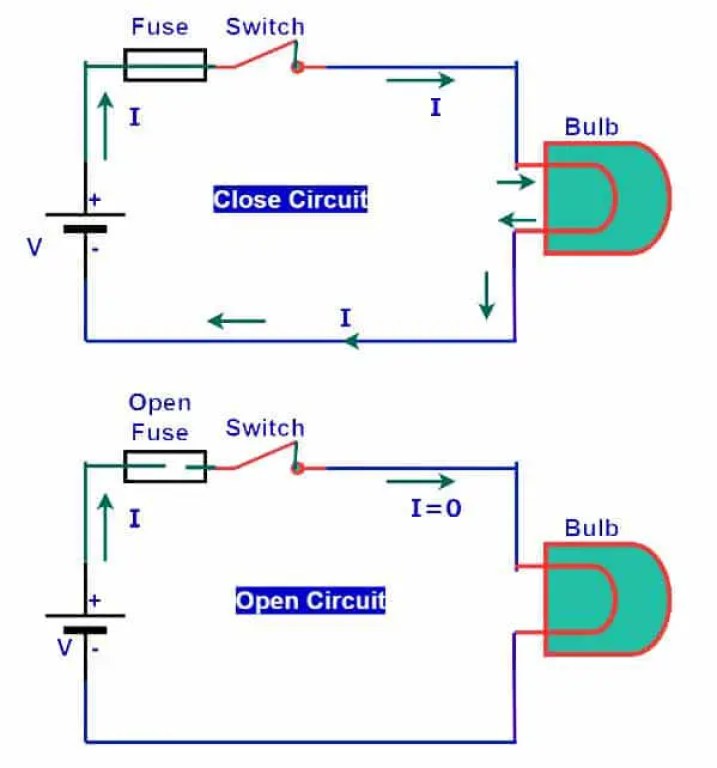

Sin embargo, para mejorar la confiabilidad del sistema eléctrico, se vuelve esencial romper el circuito durante condiciones de falla sin dañar el equipo eléctrico. Un ejemplo son los fusibles en un circuito eléctrico.
El fusible se abre cuando la corriente eléctrica a través del circuito excede la capacidad de corriente nominal del fusible. Este es un ejemplo en el que deliberadamente hacemos que el circuito se abra.
Circuito Abierto vs Corto Circuito

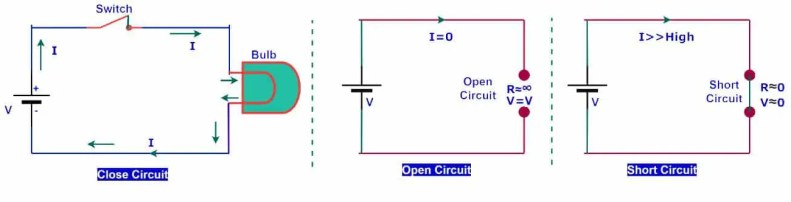

El diagrama de circuito del circuito abierto, circuito cerrado y cortocircuito se proporciona a continuación.
El circuito abierto y el circuito cerrado tienen configuraciones opuestas. Cuando un circuito eléctrico está abierto, la corriente que fluye a través del circuito es cero porque la resistencia entre las terminales abiertas es infinita. El voltaje entre la terminal de circuito abierto es igual al voltaje de la fuente.
Por otro lado, el cortocircuito provoca una resistencia casi nula y el circuito consume una gran cantidad de corriente de la fuente de alimentación. El voltaje entre los terminales de cortocircuito es casi cero.
El circuito cerrado es el circuito que extrae corriente normal de acuerdo con la resistencia o impedancia del circuito. La corriente fluye desde la terminal positiva a la terminal negativa de la fuente cuando el circuito está cerrado.
